Мезонін для середніх навантажень

Для Sklad Service не існує складних завдань! Наші фахівці індивідуально підходять до кожного проекту, ґрунтуючись на принципах: надійності, бездоганної якості і бажання подальшої плідної співпраці. Одним з таких прикладів, є наш реалізований проект установки стелажної системи для складу Good Wine. Всі деталі ми візуалізували в динамічному відеоролику!

Проектування та встановлення стелажної системи - це вкрай цікаве завдання! А коли цілі клієнта та особисті виклики зливаються воєдино, то робота проходить із задоволенням. Тим більше, що результат того вартий! Оцініть нашу роботу в інформативному відео-ролику.

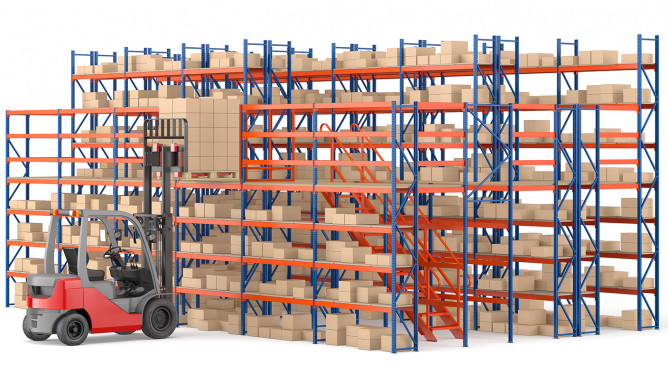

Провівши необхідні розрахунки, наші спеціалісти запропонували клієнту застосувати дворівневий мезонін для використання кожного квадратного метру площі, в тому числі в висоту. А також спеціальну сітчасту огорожу заввишки 4,5 метри для вирішення задачі по безпечному зберіганню комплектуючих. В основі конструкції мезоніну лежить стелажна система «Мега». Сходи та робочий майданчик огороджені поручнями, які підвищують ступінь безпеки працівників під час роботи. Передбачено спеціальні ворота для зручної вивантаження палет на другий ярус. Розмежувальна конструкція являє собою певну перегородку з оцинкованої сітки та розпашних воріт для заїзду навантажувальника. Каркас огорожі складається з металевих стійок та тарверс палетних стелажів. Чудову стійкість та міцність системі забезпечує кріплення до підлоги за допомогою анкерних болтів, а також додаткові підпорки з діагональних зв’єднань рами стелажів. Що отримав наш клієнт? Ряд сучасних рішень по організації та ефективному управлінню внутрішньою складською логістикою. А саме: -256 кв.м надійного обладнання загальною площею поличкового -1186 кв.м; -зниження трудовитрат, прискорення робочих процесів - через ворота на другому ярусі палетований вантаж переміщується на робочу платформу без розпакування; -міцне обладнання з універсальним розміром полиць для вантажу різного об’єму; -безпечність в процесі завантаження/вивантаження деталей, надійне зберігання запчастин в повністю ізольованій зоні. Поставлені задачі виконали точно в зазначений термін. Клієнт залишився задоволеним, а значить і для нас проект є успішним.

Висота стель складського приміщення 4 250 мм і щоб найбільш раціонально розмістити поличні стелажі, була спроектована двоповерхова конструкція з перекриттями для персоналу. Висота першого поверху 2 025 мм, що цілком достатньо для комфортної роботи. На мезоніні встановлені 2 сходи, одна з них подвійна, яка дозволяє розминутися людям при інтенсивній роботі. Для цих же цілей по обидва боки сходів передбачені вантажні ворота для вантаження/розвантаження товару на другий поверх. На фото добре видно елементи стелажів: до оцинкованої стійці з профілю шириною 50 мм кріпляться несучі балки (траверси), пофарбовані помаранчевої емаллю, у проходах на балках закріплені решітки перекриттів. Полиці для товарів виготовлені з листів шліфованого ДСП, які для міцності покладені на металеві перемички. Гратчасті оцинковані перекриття відмінно пропускають повітря і світло, тому не потрібно встановлювати додаткове освітлення під стелею першого поверху. На стійці стелажа ви бачите інформаційну табличку, застережливу про максимальної розподіленої навантаження на полицю – 200 кг на кв. м. На другому поверсі встановлені полиці з ДСП в 3 яруси, включаючи підлогу. Ширина робочих коридорів на мезоніні – 1 000 мм. Для інтеграції в конструкцію мезоніну несучих колон будівлі і труб, в полках були вирізані відповідні отвори. Можна сміливо сказати, що в цьому складі ефективно використовується кожен квадратний сантиметр :) По всьому периметру другого поверху і мезоніну в тому числі і біля стін складу передбачені поручні безпеки. На кожну стійку, щоб закрити гострі металеві краю, передбачені заглушки з чорного пластику. Кожен мезонін індивідуально проектується інженерами виходячи з параметрів складського приміщення та необхідних експлуатаційних характеристик. Багатоповерхові стелажі являють складну конструкцію, але при цьому є найбільш ефективними системами висотного поличного зберігання і ручної обробки штучних вантажів.

У конструкції мезоніну для доступу людей на другий поверх були передбачені 2 сходи, а для розвантаження/навантаження товарів – 2 розпашних воріт. Вся конструкція продумана до дрібниць: при розробці проекту були враховані всі особливості приміщення, робочих процесів і параметрів зберігаються вантажів. З-за особливостей приміщення, і щоб максимально використовувати корисну площу, біля стіни зроблений подвійний ряд полиць нестандартних розмірів. Для того щоб показати несучу конструкцію полиць, ми зняли один аркуш ДСП. Зверніть увагу на металеві перемички, без них полки не змогли б витримувати великі навантаження. Великий план конструктиву стелажів: вертикальні стійки з оцинкованого профілю шириною 50 мм, діагональні зв'язку рами, помаранчеві траверси і гратчасті перекриття. Ну і як завжди, намагаємося періодично радувати глядачів якісними відеороликами, на відео відображені обидва мезоніну цього складу:

Двоповерховий мезонін висотою 5 м має 6 ярусів поличного зберігання і займає площу 375 кв. м. Робочі коридори між стелажами завширшки 1000 мм. Площа поличного зберігання - 1044 кв. м. Хорошою місткості домоглися за рахунок вузьких робочих коридорів і полиць великої площі. Полиці для вантажів набірні з оцинкованих сталевих панелей. Такі полки не схильні до корозії і виглядають дуже ефектно. Витримує одна полиця до 400 кг. Рами зібрані з оцинкованих елементів палетних стелажів. Всі стійки конструкції пригвинчені до підлоги за допомогою анкерних болтів. Перекриття між поверхами - настил з оцинкованих металевих решіток. Світло ламп відмінно проникає на нижній ярус крізь грати. Навантаження на перекриття до 250 кг на кв. м. Другий поверх мезоніну. Простора, вільна від стелажів майданчик для подачі і розподілу товарів. Для операторів з візками для збору замовлень передбачений пандус (рампа), з його допомогою можна переміщати товари на другий поверх без застосування вантажної техніки. Невеликий кут нахилу пандуса –11,8 градусів, дозволяє без праці котити вгору візки з товаром. Зверніть увагу на кріплення пандуса до підлоги складу і перекриття другого поверху і мезоніну – встановлені уравнители-трампліни з оцинкованого металу. На декількох ярусах другого поверху замість полиць встановлені трубчасті балки для зберігання одягу на вішалках. Загальна довжина вішалок становить 96 метрів за те, що вони займають лише 8 секцій, під ними зроблений гратчастий настил, на який безпечно стає ногами. По периметру другого поверху там, де пішохідні зони, передбачені поручні безпеки висотою 1300 мм, на кінці стійок встановлені пластикові заглушки. Для завантаження/вивантаження товару, встановленірозпашні ворота для вантажної техніки. Для доступу персоналу на другий поверх, крім пандуса передбачена сходи. Для швидкого пошуку і комплектацію товару за допомогою штрих-кодів замовником впроваджена система WMS. Зрештою, замовник отримав те, що йому й було потрібно від стелажного обладнання: максимальну місткість, зручність, надійність і безпеку. Так що якщо ви хочете організувати багатоповерхове зберігання у себе на складі, звертайтеся – зробимо в кращому вигляді!

Арочний прохід в дальній частині конструкції дозволяє знизити час на комплектацію замовлень. Висота 2-го поверху - 2500 мм. Для підйому вантажу на цей рівеньможна використати звичайний навантажувач або штабелер, а також можнаінтегрувати в конструкцію або поставити поруч підйомний стіл. Якісне освітлення проходів і полиць стелажу збільшує продуктивність роботи персоналу і дозволяє швидше знаходити код необхідного товару. В якості полиць застосовуються листи шліфованого ДСП, які для міцності спираються на металеві перемички, а підлогою служить МДФ високої густини та товщиною 30 мм. За рахунок того що МДФ - гладкий матеріал, по нього зручно переміщати візки для збору замовлень. Звертаємо Вашу увагу, що дана конструкція була розроблена виходячи з конкретних вимог нашого клієнта. Можливості виробництва дозволяють оптимально вибрати профілі всіх елементів стелажів, щоб не переплачувати за зайву металоємність в кожному конкретному випадку. Також велика різноманітність варіантів полиць і інших опцій можуть ще більше підвищити ефективність використання мезонінів.

Основні параметри конструкції: Площа конструкції по підлозі (пляма забудови) - 687,2 м. кв. Загальна площа поличного зберігання - 2957 м. кв. Максимальна висота стелажів - 7,0 м. Підлога другого поверху встановлено на позначці 2,3 м, третього - на позначці 4,6 м. Як перекриття підлоги була обрана металева пресована решітка з оцинкованим покриттям. Максимальне навантаження на перекриття – 500 кг/м. кв. Настил полиці - складальні оцинковані панелі, забезпечують навантаження на ярус розміром 3,0 х 1,1 м - до 400 кг. Робочі коридори між стелажами становлять 1,2 м. Цього достатньо для комфортного переміщення спеціальних платформних візків для отборки товару. У торцях мезоніну (з двох сторін) передбачені вільні від стелажів зони шириною 3 метри для завантаження-розвантаження та перехідні майданчики між поверхами. Всі проходи висвітлені світильниками з кількістю світла, необхідним для комфортного зчитування інформації з коробок і продуктивної роботи персоналу протягом усієї робочої зміни. Доступ персоналу на 2-й і 3-й поверх мезоніну забезпечується за допомогою металевих сходів. З-за інтенсивної обробки замовлень на складі стояло завдання організувати доступ на 2-й і 3-й поверх мезоніну складських працівників з візками, для комплектації замовлень, що надходять. Тому, крім стандартних сходів, для переміщення робочого персоналу між поверхами також розроблено і впроваджено так званий пандус (або іншими словами рампа). Це похилий майданчик з рівною поверхнею, що з'єднує між собою поверхи мезоніну. Пандус дозволив персоналу з візками набагато швидше комплектувати замовлення, переміщуючи товар між поверхами мезоніну без застосування вантажної техніки та інших допоміжних механізмів. По всьому периметру 2-го і 3-го поверхів встановлені поручні безпеки. В зоні подачі товару організовані завантажувальні ворота. Для підйому/опускання вантажів на поверхи можна використовувати не тільки звичні всім електро навантажувачі (або штабелери), які можуть бути зайняті іншими операціями (наприклад, завантаженням/розвантаженням машин), внаслідок чого можуть виникати затримки в процесі збору замовлень. Щоб уникнути цього і убезпечити процес комплектації замовлень, можна встановити для цих цілей стаціонарний підйомний стіл(платформу). Також в даному проекті були застосовані рішення для зберігання одягу на вішалках. Ряд поличних рівнів був замінений на трубчасті поперечки для навішування одягу.

Якщо розглядати вантажі, які необхідно комплектувати вручну, то для зручності роботи стелажі повинні мати певну висоту. При зберіганні вантажу з ручною обробкою на висотних стелажах, втрати в швидкості обробки вантажу неминучі. Або неминучі додаткові витрати на підйомну техніку. Для реалізації такого завдання - не втратити корисну площу зберігання при високих стелях і уберегти замовника від додаткових витрат - був спроектований і встановлений двоповерховий мезонін (на базі стелажних рам) з висотою 6 200 мм. На кожному з двох поверхів знаходиться 5 рівнів зберігання, включаючи підлоговий. Висота межполочного простору приблизно 600 мм, навантаження на 1 полку довгою 1 500 мм при її глибині 900 мм - 300 кг. Навантаження і довжина полиць дозволили вибрати за основу конструкцію стелажів Мега з профілем стійки 50 мм. В якості полиць застосовуються листи шліфованого ДСП, які покладені на металеві перемички, що запобігає їх зміщення і перекидання вантажу (без них полиці не змогли б витримувати великі навантаження). Площа всього мезоніну відносно велика - 530 м.кв, тому, щоб знизити час на комплектацію замовлень (обробку вантажу) було встановлено двоє сходів, а також продуманий арочний прохід в середині конструкції. Другий поверх встановлений на висоті 3 377 мм. По периметру пішохідної зони передбачені спеціальні поручні безпеки. Вантаж в палетах на другий поверх доставляється вилковим навантажувачем через навантажувальні ворота. Покриття на другому поверсі - МДФ високої щільності, товщиною 30 мм. За рахунок того, що МДФ - гладкий матеріал, по ньому зручно переміщати візки для збору замовлень. Якісне освітлення проходів і полиць стелажа збільшує продуктивність роботи персоналу та дозволяє швидше знаходити код необхідного товару. Як вже було сказано, загальна площа всього мезоніну - 530 кв.м. Так ось, при цій площі і висоті складу 7300 мм замовник отримав 3 315 кв.м. корисної площі поличного зберігання і це значний обсяг. Також, звертаємо вашу увагу, в цьому ж складському приміщенні встановлені палетні стелажі з місткістю в 174 паллетомест. Це говорить про те, що даний проект був розроблений виходячи з конкретних вимог нашого клієнта. Проект під ваше замовлення, буде також з індивідуальною розробкою, причому, проекти робимо ми безкоштовно. Ми сподіваємося, що цей огляд допоможе вам швидше прийняти рішення, а якщо для реалізації ваших завдань вам потрібно щось інше, ми з радістю вам допоможемо. Нестандартні проекти - це наш коник.

Після ретельно прописаної алгоритмізації повного циклу від приймання товару до відвантаження, було запропоновано забезпечити одночасну обробку потоків за різними напрямками. Частина товарів після надходження прямуватиме на зберігання, інша – одразу передається до зони упаковки на відвантаження (проходить крос-доком). Тобто запропоновано наскрізний процес, в якому потоки товарів розходяться й сходяться без зупинки. Складності проекту додало те, що процеси приймання-відвантаження продукції на складі Замовника в жодному разі не мали бути перервані.Реалізація такого амбітного рішення полягала у наступних кроках. Встановлення мезоніну та одразу декількох конвеєрів: стрічкового, стрічкового зонального, роликового зонального конвеєра та гравітаційного роликового полотна. Завдяки ним ми розділити потоки товарів за різними зонами та повністю прибрати необхідність проходів операторів по складу. Кожний оператор у зоні приймання має ергономічне робоче місце за столом, де він швидко приймає товар та відправляє за відповідним напрямком. Після зони приймання до зони зберігання – на перший та другий поверх – товар потрапляє завдяки стрічковому конвеєрові. Зона зберігання представлена мезоніном. Для безупинної роботи складу, з місця, де передбачалось встановлення мезонінної конструкції, демонтувати старі стелажі й одночасно з цим працювати над монтажем нових. Наразі зона зберігання представлена мезоніном має загальну площу по підлозі 798 м.кв., та площу поличного зберігання 1700 м. кв. На кожному поверсі мезоніну по 4 рівні поличного зберігання, з навантаженням на одну поличку до 400 кг. Надходження товарів до мезоніну поповнює комірки зони зберігання, вибуття товарів відбувається також зональним стрічковим конвеєром на нижній поверх, швидкість лінії становить 0,5м/с. До зони упаковки крос-доком всі товари надходять з двох зон: в пластикових коробах зі зони приймання – завдяки роликовому зональному конвеєру, зі зони зберігання – стрічковим зональним конвеєром. Завдяки конструктивним характеристикам він надає можливість буферізувати товар на шляху до зони упаковки. Швидкість роботи конвеєра – 1400 коробів за годину. Поєднання конвеєру та мезоніну дозволило виключити необхідність роботи вантажно-розвантажувальної техніки й підвищити використання корисного об’єму простору складу. Відтепер лише конвеєрна стрічка й мезонін, жодних навантажувачів. Завдання вирішено – організовано наскрізний процес, розведено за напрямами потоки надходження й вибуття товарів, пришвидшена обробка замовлень, збільшено використання корисного об’єму складу. Замовник отримав бажаний результат, ми поповнили свій портфель цікавезним кейсом. Чисте win-win. Залишаймося ефективними, працюючи разом!
