+1 показовий проект: встановлено 3-х поверхові стелажі (мезонін)
Задача
Опис проєкту
Основні параметри конструкції:

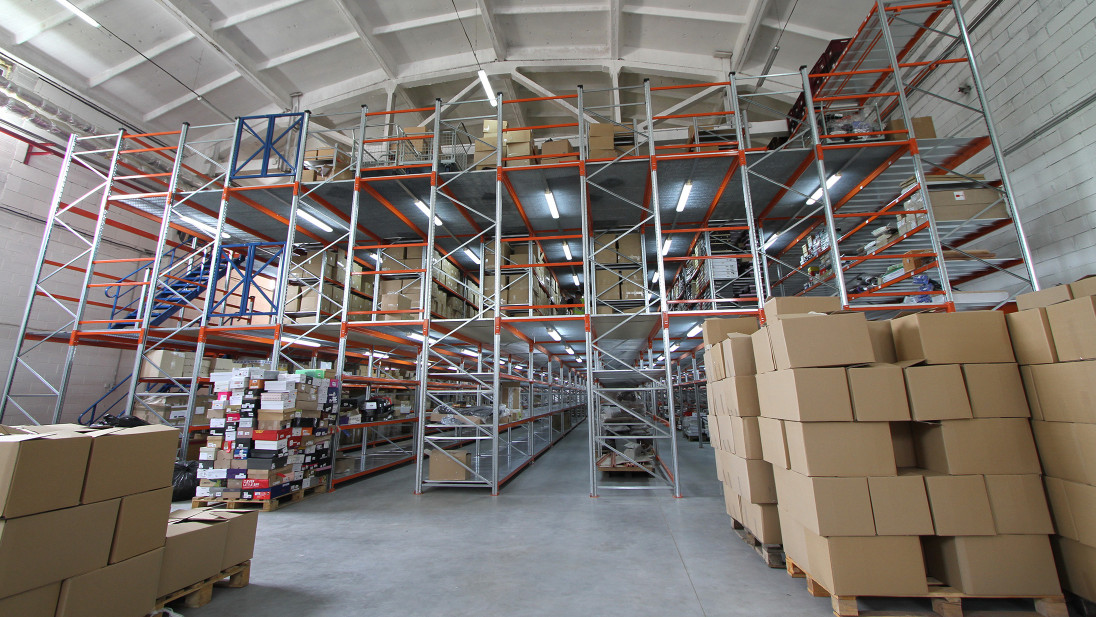

Площа конструкції по підлозі (пляма забудови) - 687,2 м. кв. Загальна площа поличного зберігання - 2957 м. кв. Максимальна висота стелажів - 7,0 м. Підлога другого поверху встановлено на позначці 2,3 м, третього - на позначці 4,6 м.

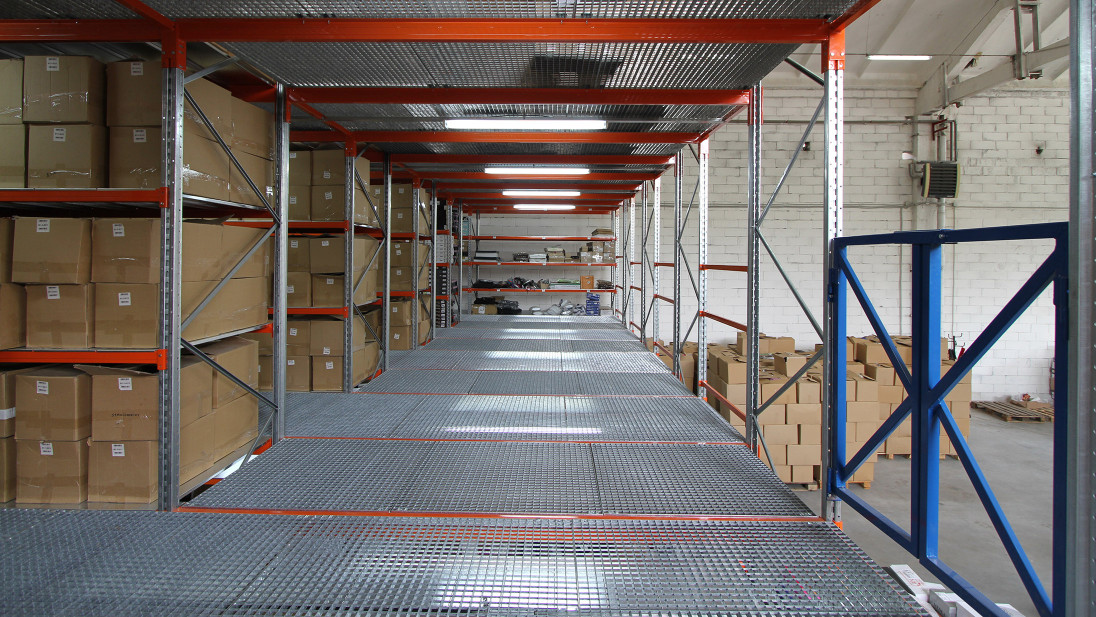

Як перекриття підлоги була обрана металева пресована решітка з оцинкованим покриттям. Максимальне навантаження на перекриття – 500 кг/м. кв. Настил полиці - складальні оцинковані панелі, забезпечують навантаження на ярус розміром 3,0 х 1,1 м - до 400 кг.

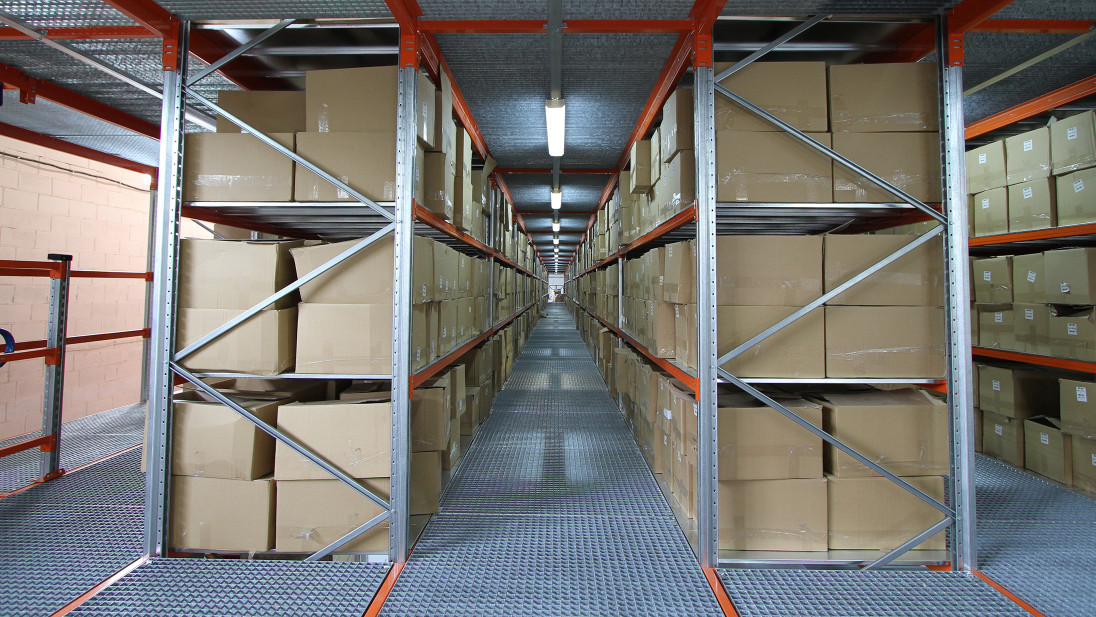

Робочі коридори між стелажами становлять 1,2 м. Цього достатньо для комфортного переміщення спеціальних платформних візків для отборки товару. У торцях мезоніну (з двох сторін) передбачені вільні від стелажів зони шириною 3 метри для завантаження-розвантаження та перехідні майданчики між поверхами. Всі проходи висвітлені світильниками з кількістю світла, необхідним для комфортного зчитування інформації з коробок і продуктивної роботи персоналу протягом усієї робочої зміни.

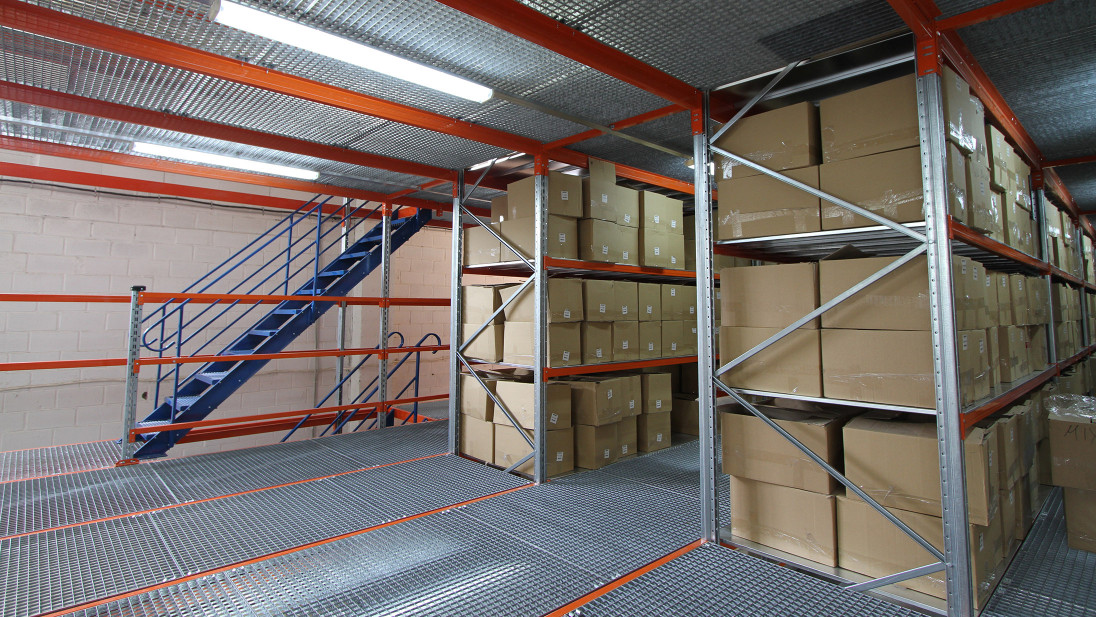

Доступ персоналу на 2-й і 3-й поверх мезоніну забезпечується за допомогою металевих сходів.

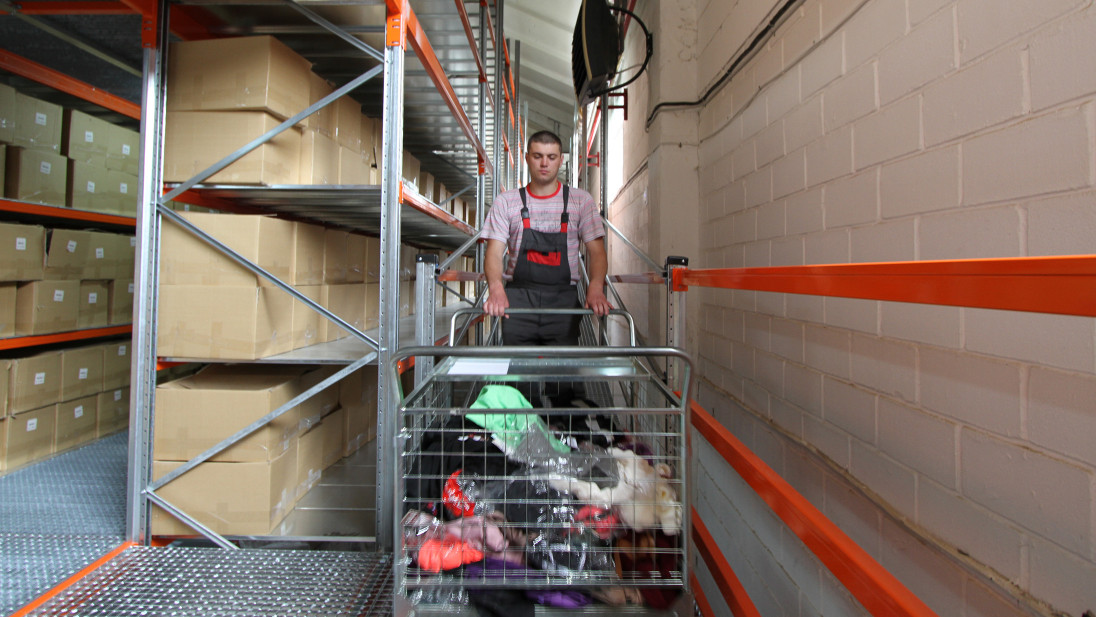

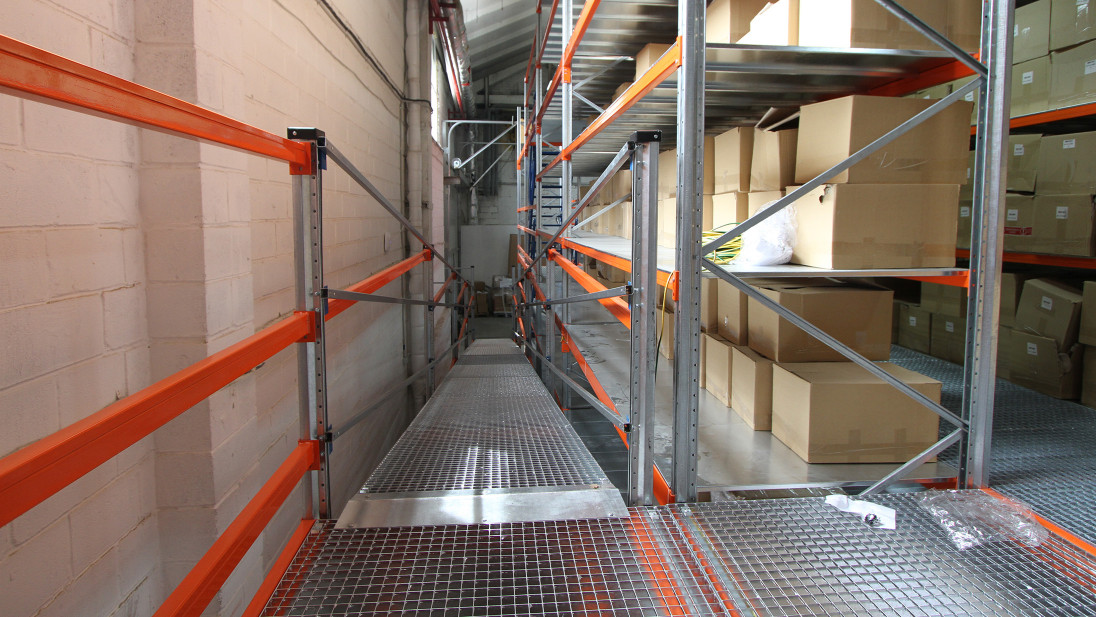

З-за інтенсивної обробки замовлень на складі стояло завдання організувати доступ на 2-й і 3-й поверх мезоніну складських працівників з візками, для комплектації замовлень, що надходять. Тому, крім стандартних сходів, для переміщення робочого персоналу між поверхами також розроблено і впроваджено так званий пандус (або іншими словами рампа). Це похилий майданчик з рівною поверхнею, що з'єднує між собою поверхи мезоніну. Пандус дозволив персоналу з візками набагато швидше комплектувати замовлення, переміщуючи товар між поверхами мезоніну без застосування вантажної техніки та інших допоміжних механізмів.
По всьому периметру 2-го і 3-го поверхів встановлені поручні безпеки. В зоні подачі товару організовані завантажувальні ворота. Для підйому/опускання вантажів на поверхи можна використовувати не тільки звичні всім електро навантажувачі (або штабелери), які можуть бути зайняті іншими операціями (наприклад, завантаженням/розвантаженням машин), внаслідок чого можуть виникати затримки в процесі збору замовлень. Щоб уникнути цього і убезпечити процес комплектації замовлень, можна встановити для цих цілей стаціонарний підйомний стіл(платформу).

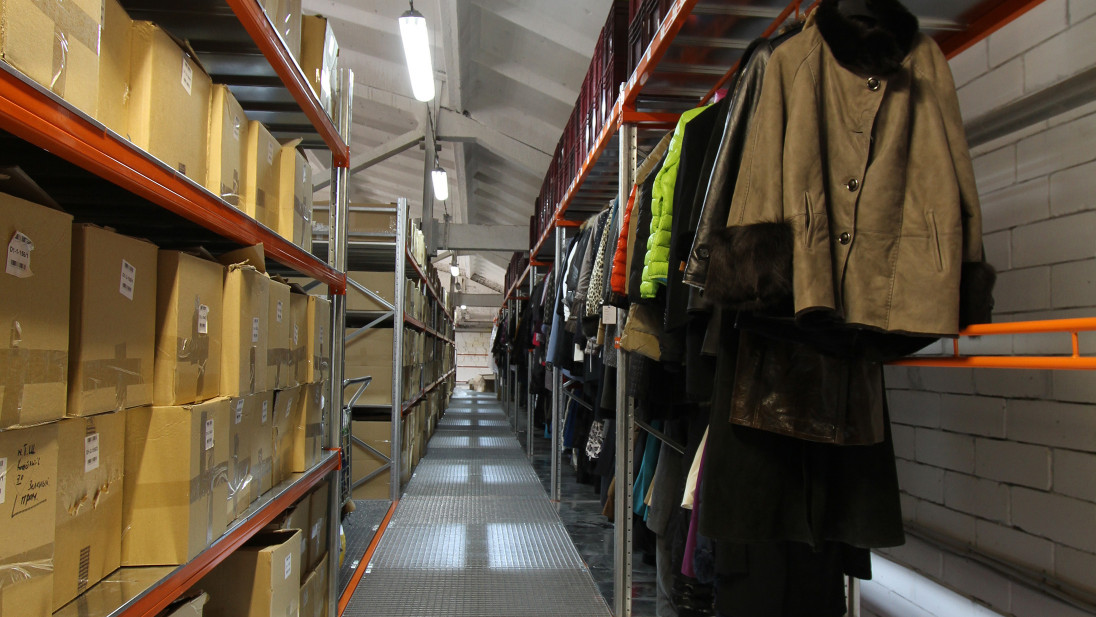

Також в даному проекті були застосовані рішення для зберігання одягу на вішалках. Ряд поличних рівнів був замінений на трубчасті поперечки для навішування одягу.
Галерея
В проєкті ми використовували
- Навантаження на ярус зберігання: до 300 кг
- Несуча здатність перекриття: до 300 кг/м2
- Ширина робочого коридора: 800-1500 мм
Опис конструкції Мезонін на базі поличних стелажів «Медіум» з шириною стійки 50 мм – це оптимальне рішення для організації зберігання вантажів у коробках і ящиках. Профіль траверсів від 40х40 до 80х40 дозволяє застосовувати довжину полиці до 2 200 мм. Це не тільки надає велику гну
