Двоповерхові поличкові стелажі: вирішуємо непрості завдання. Частина 2 + Відео

Задача

Даний фотозвіт є логічним продовженням першої частини, в якій ми демонстрували двоповерхові поличкові стелажі для мережі мисливських і рибальських магазинів.Так вже склалося, що нашому колективу тема полювання і риболовлі дуже близька, мабуть, тому до нас нерідко звертаються замовники, займаються цим бізнесом:)

Опис проекту

Другий мезонін ми інсталювали в приміщенні третього поверху того ж складського комплексу. Ці двоповерхові стелажі схожі по конструкції з описаних в першій частині, вони розраховані на такі навантаження, але є свої відмінності і деякі особливості. Давайте дивитися фото:

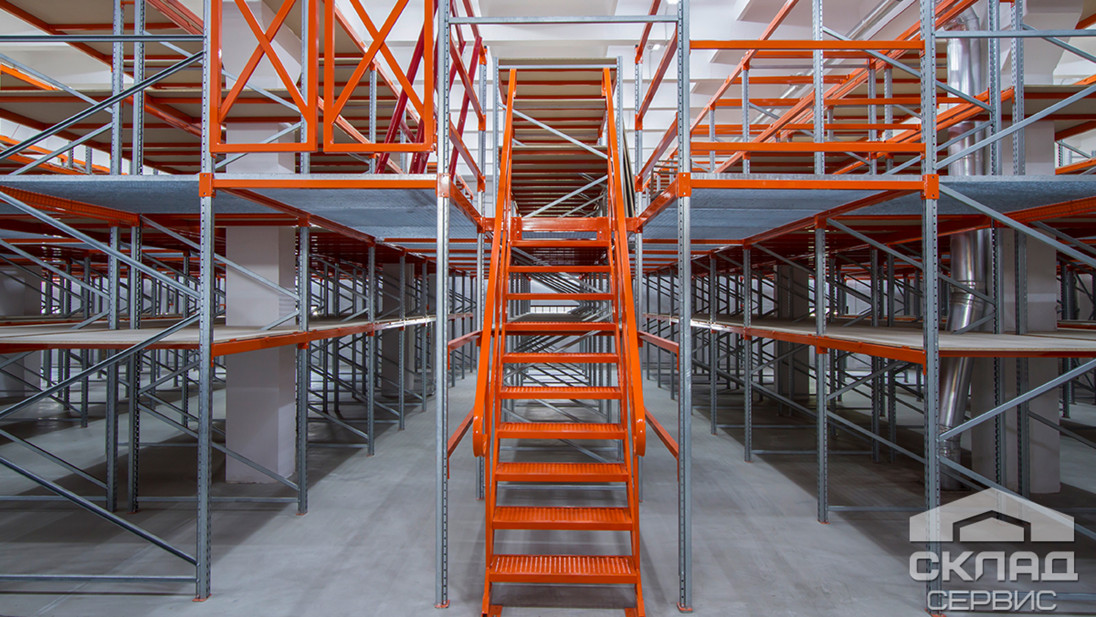

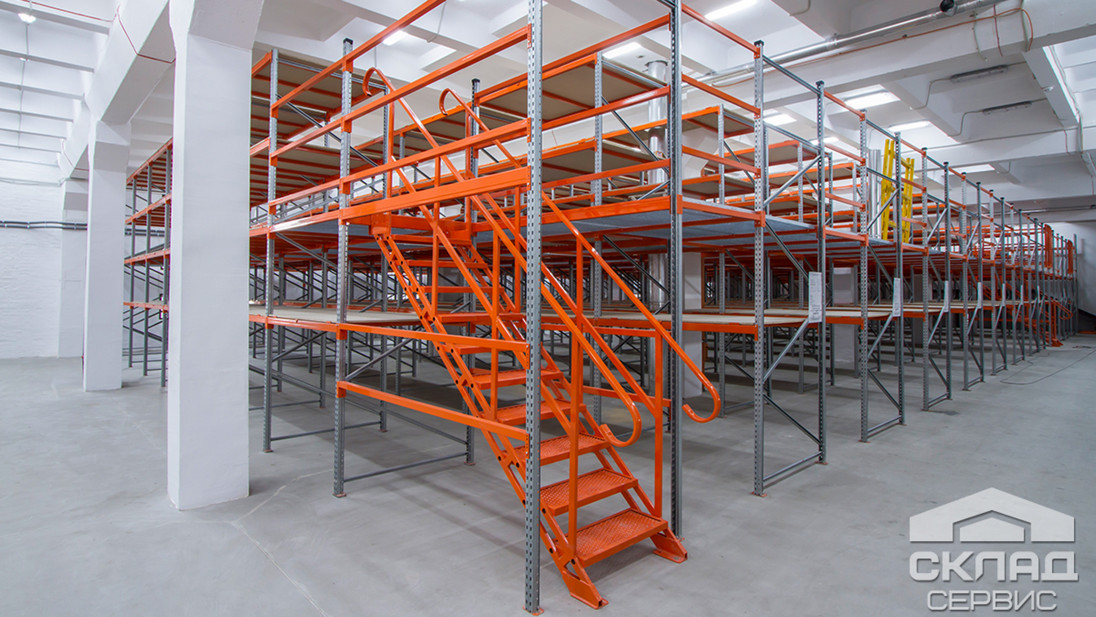

У конструкції мезоніну для доступу людей на другий поверх були передбачені 2 сходи, а для розвантаження/навантаження товарів – 2 розпашних воріт.

Вся конструкція продумана до дрібниць: при розробці проекту були враховані всі особливості приміщення, робочих процесів і параметрів зберігаються вантажів.

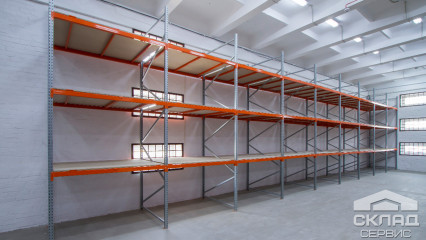

З-за особливостей приміщення, і щоб максимально використовувати корисну площу, біля стіни зроблений подвійний ряд полиць нестандартних розмірів.

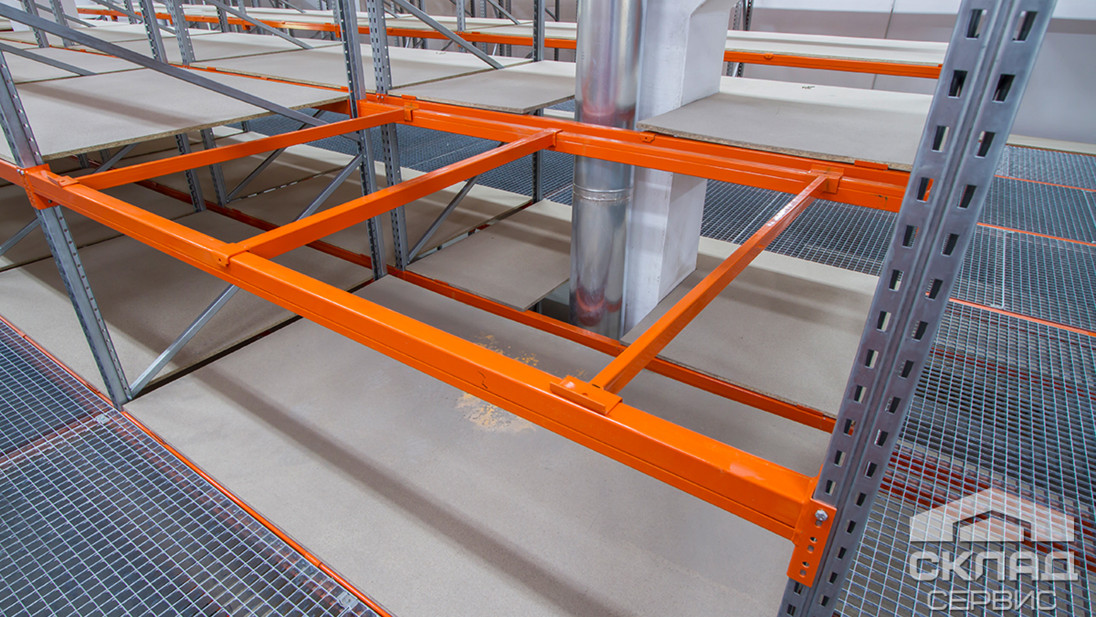

Для того щоб показати несучу конструкцію полиць, ми зняли один аркуш ДСП. Зверніть увагу на металеві перемички, без них полки не змогли б витримувати великі навантаження.

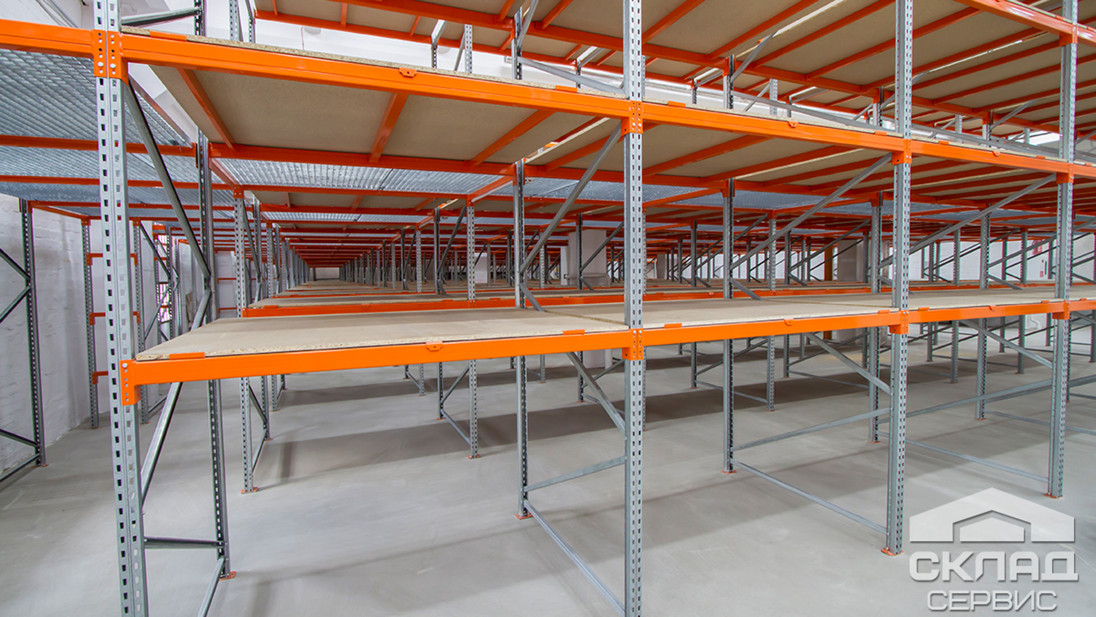

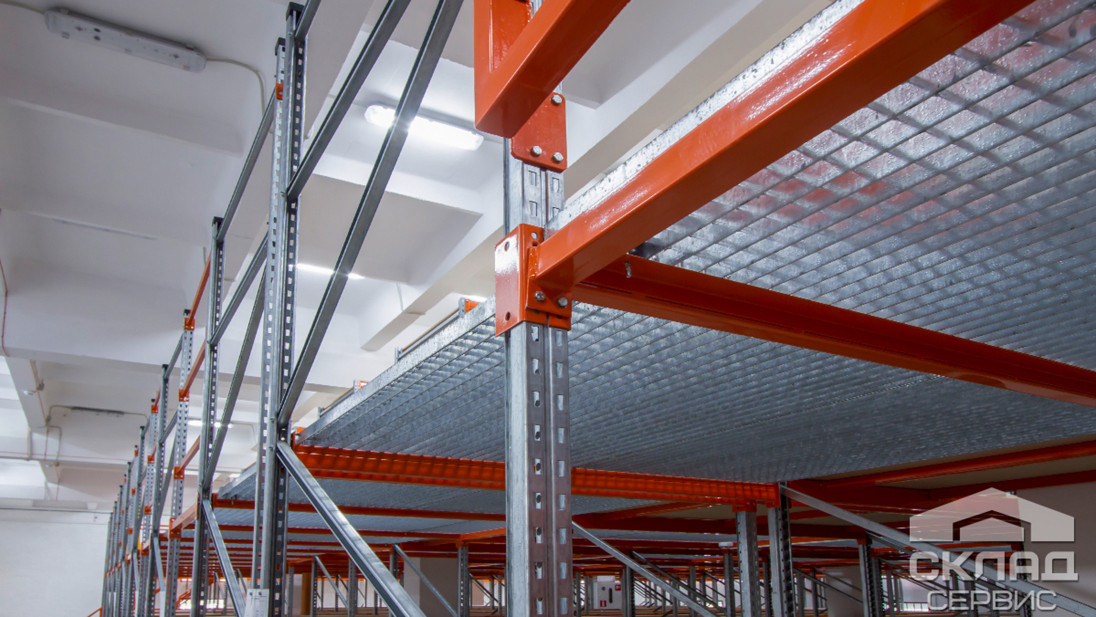

Великий план конструктиву стелажів: вертикальні стійки з оцинкованого профілю шириною 50 мм, діагональні зв'язку рами, помаранчеві траверси і гратчасті перекриття.

Ну і як завжди, намагаємося періодично радувати глядачів якісними відеороликами, на відео відображені обидва мезоніну цього складу:

Відеоогляд проекту

Продукція

В проекті ми використовували

Мезонін для середніх навантажень Мезонін для середніх навантажень Мезонін для середніх навантажень
Топ продажів
  • Навантаження на ярус зберігання: до 300 кг
  • Несуча здатність перекриття: до 300 кг/м2
  • Ширина робочого коридора: 800-1500 мм
підходить для
Штучні вироби
Ящики
Лотки
Коробки

Опис конструкції Мезонін на базі поличних стелажів «Медіум» з шириною стійки 50 мм – це оптимальне рішення для організації зберігання вантажів у коробках і ящиках. Профіль траверсів від 40х40 до 80х40 дозволяє застосовувати довжину полиці до 2 200 мм. Це не тільки надає велику гну

Докладніше

Ще проекти

Наші реалізовані проекти з використанням висотних палетних стелажів
Двоповерхові поличкові стелажі: вирішуємо непрості завдання. Двоповерхові поличкові стелажі: вирішуємо непрості завдання. Двоповерхові поличкові стелажі: вирішуємо непрості завдання.
06.08.2014

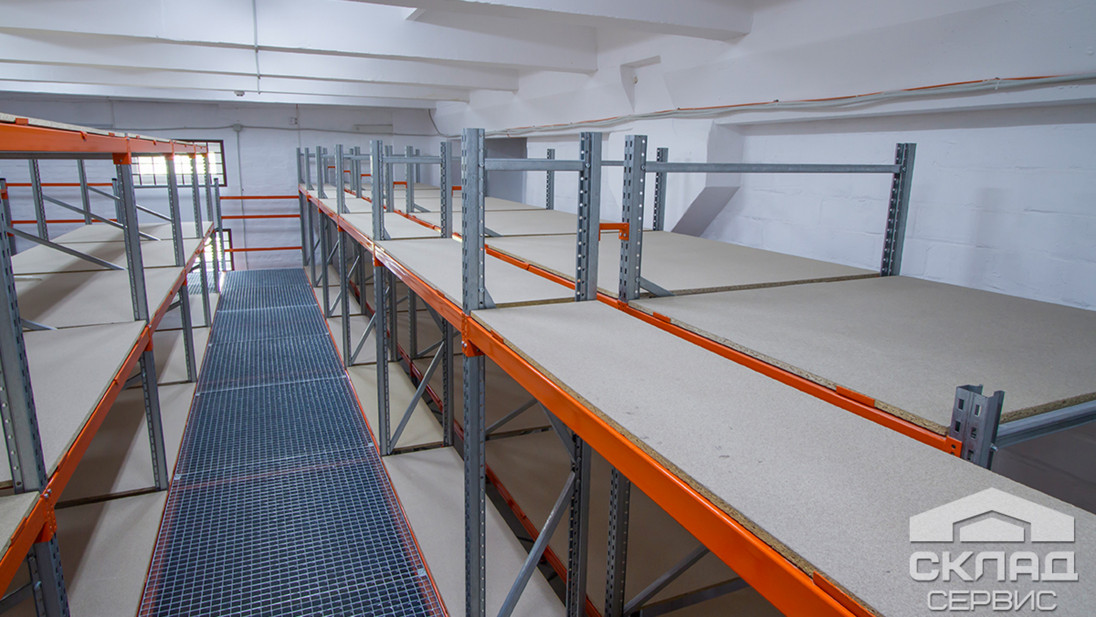

Висота стель складського приміщення 4 250 мм і щоб найбільш раціонально розмістити поличні стелажі, була спроектована двоповерхова конструкція з перекриттями для персоналу. Висота першого поверху 2 025 мм, що цілком достатньо для комфортної роботи. На мезоніні встановлені 2 сходи, одна з них подвійна, яка дозволяє розминутися людям при інтенсивній роботі. Для цих же цілей по обидва боки сходів передбачені вантажні ворота для вантаження/розвантаження товару на другий поверх. На фото добре видно елементи стелажів: до оцинкованої стійці з профілю шириною 50 мм кріпляться несучі балки (траверси), пофарбовані помаранчевої емаллю, у проходах на балках закріплені решітки перекриттів. Полиці для товарів виготовлені з листів шліфованого ДСП, які для міцності покладені на металеві перемички. Гратчасті оцинковані перекриття відмінно пропускають повітря і світло, тому не потрібно встановлювати додаткове освітлення під стелею першого поверху. На стійці стелажа ви бачите інформаційну табличку, застережливу про максимальної розподіленої навантаження на полицю – 200 кг на кв. м. На другому поверсі встановлені полиці з ДСП в 3 яруси, включаючи підлогу. Ширина робочих коридорів на мезоніні – 1 000 мм. Для інтеграції в конструкцію мезоніну несучих колон будівлі і труб, в полках були вирізані відповідні отвори. Можна сміливо сказати, що в цьому складі ефективно використовується кожен квадратний сантиметр :) По всьому периметру другого поверху і мезоніну в тому числі і біля стін складу передбачені поручні безпеки. На кожну стійку, щоб закрити гострі металеві краю, передбачені заглушки з чорного пластику. Кожен мезонін індивідуально проектується інженерами виходячи з параметрів складського приміщення та необхідних експлуатаційних характеристик. Багатоповерхові стелажі являють складну конструкцію, але при цьому є найбільш ефективними системами висотного поличного зберігання і ручної обробки штучних вантажів.
