Ділимося досвідом: двоповерхова конструкція поличкових стелажів
Задача
Починаємо наш новий розділ з демонстрації двоповерхової конструкції поличкових стелажів, нещодавно встановленої для одного з дистриб'юторів промислових товарів та інструменту.
Опис проєкту

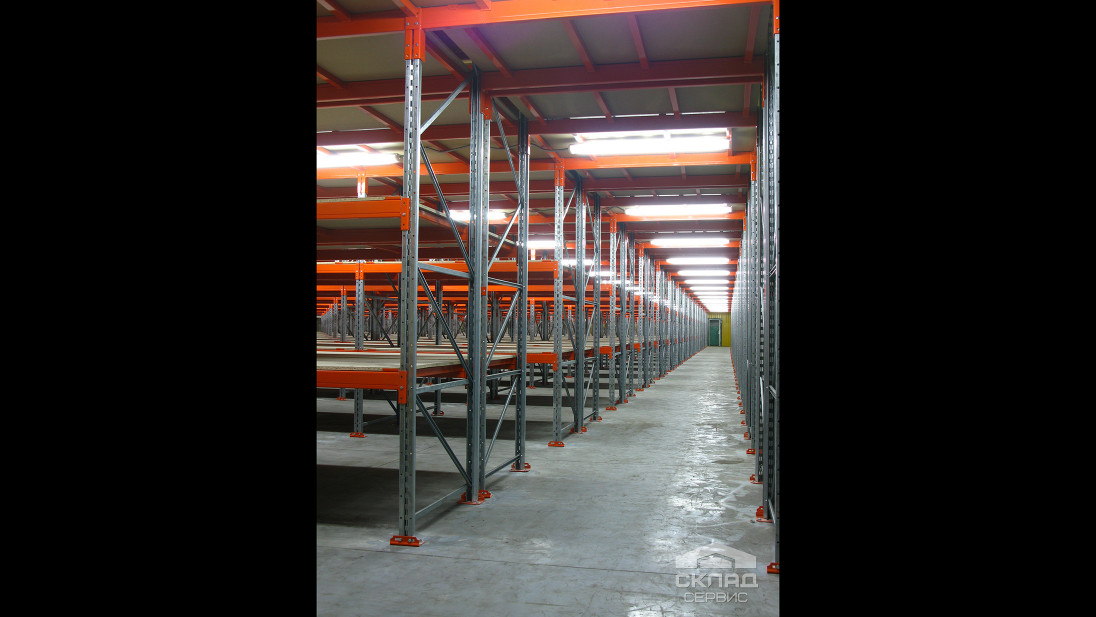

Конструкція розрахована на зберігання товару у середній і великій упаковці. На кожному з двох поверхів знаходиться 3 рівня зберігання, включаючи підлогу. Висота междуполочного простору приблизно 700 мм, навантаження на 1полку довжиною 1800 мм досягає практично 1500 кг. Щоб забезпечити такі навантаження при відносно великих прольотах полиць, ми обрали за основу конструкцію палетних стелажів з мінімально можливим профілем стійки (70 мм).
Арочний прохід в дальній частині конструкції дозволяє знизити час на комплектацію замовлень.

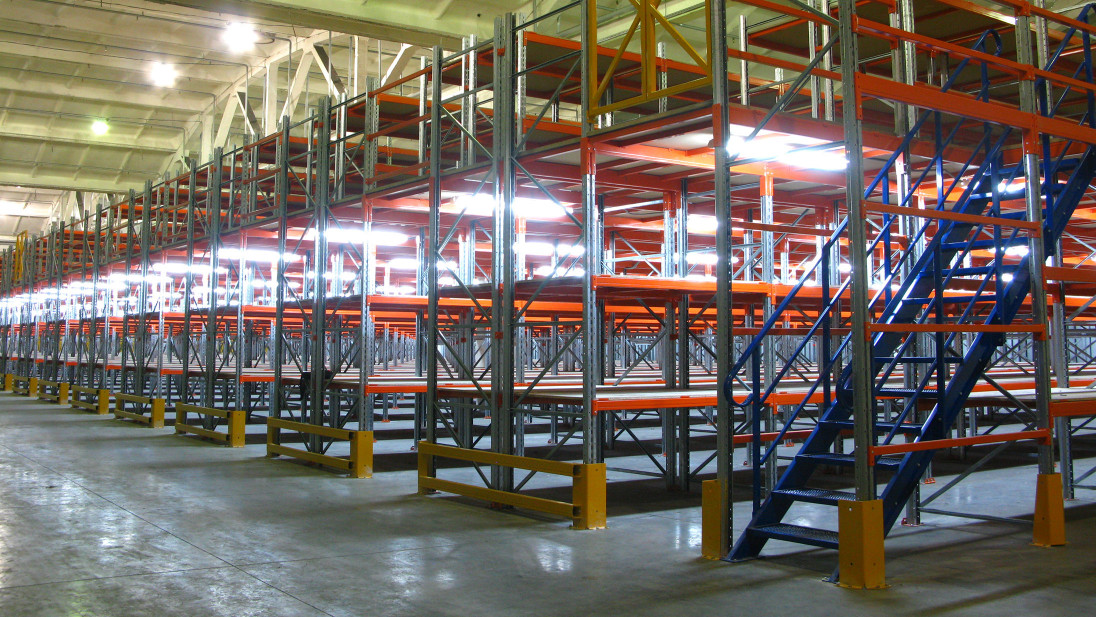

Висота 2-го поверху - 2500 мм. Для підйому вантажу на цей рівеньможна використати звичайний навантажувач або штабелер, а також можнаінтегрувати в конструкцію або поставити поруч підйомний стіл.
Якісне освітлення проходів і полиць стелажу збільшує продуктивність роботи персоналу і дозволяє швидше знаходити код необхідного товару.

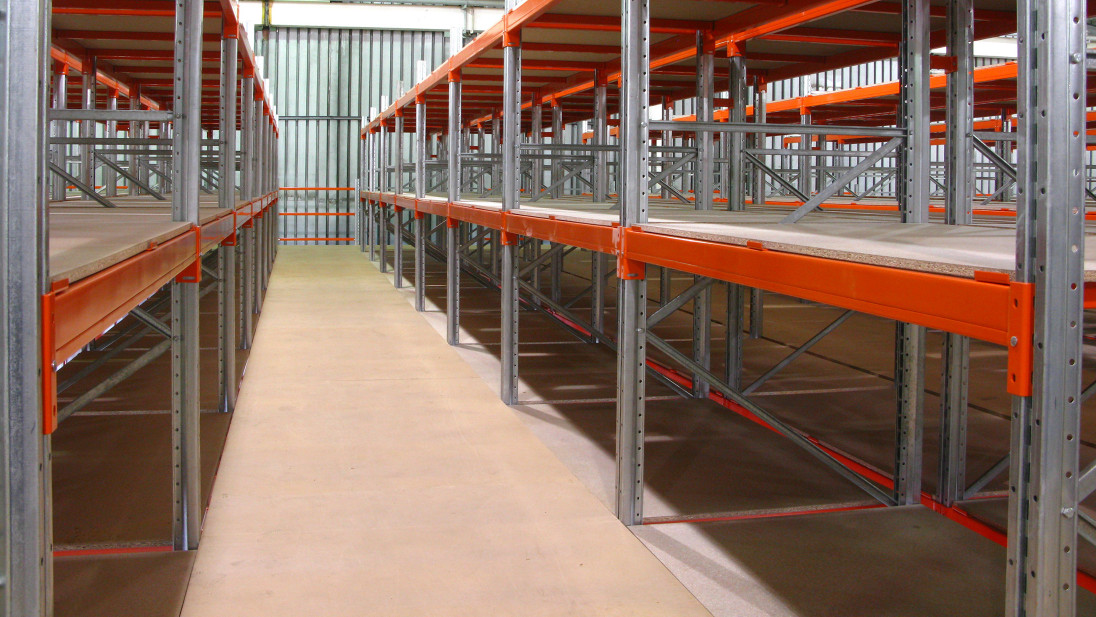

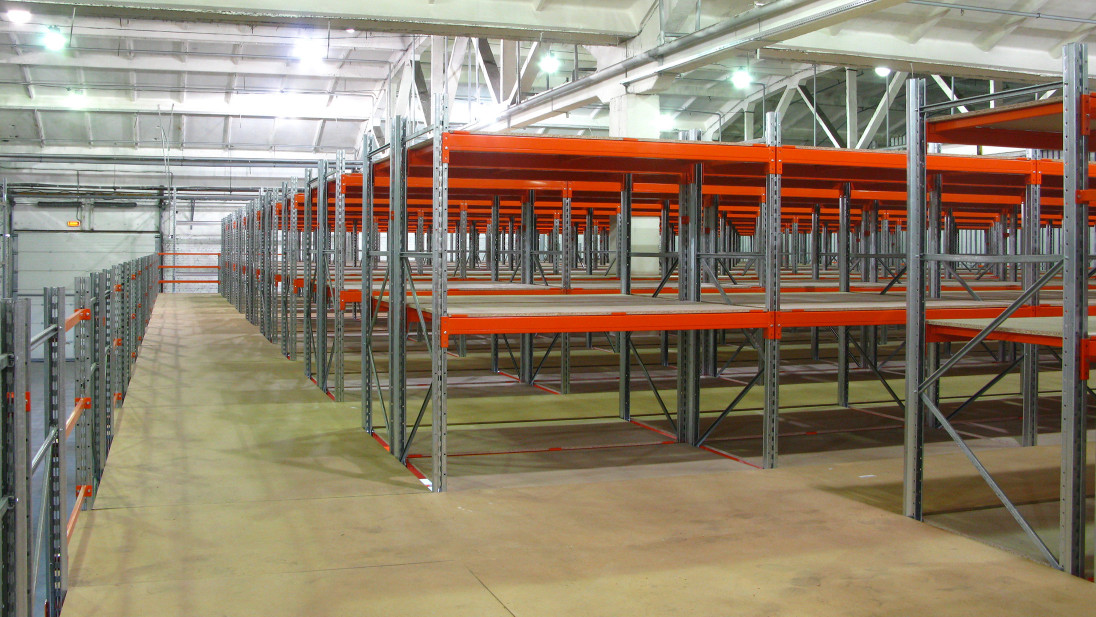

В якості полиць застосовуються листи шліфованого ДСП, які для міцності спираються на металеві перемички, а підлогою служить МДФ високої густини та товщиною 30 мм. За рахунок того що МДФ - гладкий матеріал, по нього зручно переміщати візки для збору замовлень.
Звертаємо Вашу увагу, що дана конструкція була розроблена виходячи з конкретних вимог нашого клієнта. Можливості виробництва дозволяють оптимально вибрати профілі всіх елементів стелажів, щоб не переплачувати за зайву металоємність в кожному конкретному випадку. Також велика різноманітність варіантів полиць і інших опцій можуть ще більше підвищити ефективність використання мезонінів.
Галерея
В проєкті ми використовували
- Навантаження на ярус зберігання: до 300 кг
- Несуча здатність перекриття: до 300 кг/м2
- Ширина робочого коридора: 800-1500 мм
Опис конструкції Мезонін на базі поличних стелажів «Медіум» з шириною стійки 50 мм – це оптимальне рішення для організації зберігання вантажів у коробках і ящиках. Профіль траверсів від 40х40 до 80х40 дозволяє застосовувати довжину полиці до 2 200 мм. Це не тільки надає велику гну
