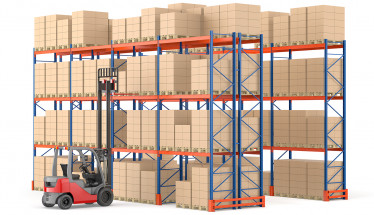

Фронтальные (паллетные) стеллажи . Фото (1)

Паллетный стеллаж: описание конструкции

Общие сведения
Фронтальные паллетные стеллажи представляют собой сборно-разборную металлическую конструкцию, состоящую из вертикальных стоек, соединенных между собой диагональными и горизонтальными связями (рамы) и горизонтальных балок (траверсы). Рамы и траверсы образуют секции стеллажей, которые собираются в один или несколько рядов любой длины с необходимым количеством ярусов.

Основные элементы конструкции
Рама стеллажа — вертикальный элемент конструкции на основе двух стоек из специального профиля, соединенных системой горизонтальных и диагональных связей. Для изменения высоты ярусов хранения в стойках предусмотрена перфорация с шагом 50 мм. В зависимости от необходимой нагрузки на стеллаж, стойки производятся из профиля различной ширины (70, 85, 90, 100, 110, 120, 140 мм), при этом толщина металла также может варьироваться в диапазоне от 1,5 до 3 мм. Такое разнообразие вариантов исполнения позволяет максимально оптимизировать параметры конструкции и, соответственно, ее стоимость, не переплачивая за избыточную металлоемкость.

Фронтальные (паллетные) стеллажи . Фото (2)

Характеристики стандартных рам:
Высота цельной рамы: до 15 000 мм;
Высота сборной рамы: до 30 000 мм;
Глубина рамы: 800, 1 000, 1 050, 1 100 мм;
Нагрузка: до 40 000 кг.

Между собой 2 стойки соединяются С-образными профилями (связями), которые крепятся к стойкам с помощью болтов. В зависимости от ширины профиля, толщины металла и высоты первого яруса хранения нагрузка на раму может варьироваться в пределах от 5 до 40 тонн.

Подошва – это основание рамы, которое крепится к полу анкерными болтами. В комплект рамы включены также регулировочные пластины (для неровных полов). Для обеспечения дополнительной устойчивости и надежности стеллажной системы рамы двойных рядов крепятся между собой межрядными соединениями (200 – 800 мм).

Траверса - горизонтальная балка прямоугольного профиля, в торцах которой приварены кронштейны с зубьями для крепления к раме. Ярус хранения образует пара траверс, несущая способность которых зависит от длины, размера профиля и толщины металла балки. Стандартная длина траверс: 1 800, 2 200, 2 700, 3 000, 3 300, 3 600 мм. Нагрузка на пару траверс: от 1 000 кг до 4 800 кг.

Элементы безопасности
Складские стеллажи подвергаются повышенному риску повреждения при их постоянном обслуживании тяжелой погрузочной техникой. Даже самый незначительный удар погрузчика или штабелера может вызвать опасные деформации несущих рам, и что еще опаснее, обрушение стеллажной системы (вместе с грузом). Замена поврежденных рам потребует дополнительных затрат, значительно больших, чем стоимость элементов защиты. Для защиты стеллажей от ударов техники применяются угловые и фронтальные ограждения различных видов.

Технические характеристики

Высота стеллажа	до 30 000 мм
Длина секции	до 4 000 мм
Глубина секции	до 2 000 мм
Нагрузка на ярус хранения	до 6 000 кг
Нагрузка на секцию	до 40 000 кг
Шаг перестановки ярусов	от 50 мм
Тип покрытия	порошковая эмаль, цинк
Стандартные цвета	синий (RAL 5015), оранжевый (RAL 2004)
