Консольний (щогловий) підйомник

  • Робоча висота: до 16 000 мм
  • Універсальність і практичність
  • Компактна конструкція
  • Вантажопідйомність: до 5 000 кг
від 170 000 грн за шт.
Наші клієнти
Нова Пошта
Samsung
Pernod Ricard
Nike
McDonald's
Coca-Cola
TNT
Хортиця
Omega
HP
DHL
Arterium
Skoda

Призначення

Щоглові підйомники використовуються на багатоярусних виробничих будівлях. Консольна конструкція дозволяє з'єднати до 4-5 поверхів через отвори в горизонтальних перекриттях. Цього достатньо, щоб забезпечити ефективну логістику персоналу і сировини в межах великого виробничого підприємства безперервного циклу. Крім того, щоглові ліфти можуть застосовуватися в об'єктах логістичної і транспортної інфраструктури. Зокрема, використання таких підйомників дозволяє ефективно працювати з розміщенням вантажів на капітальних багатоярусних стелажах.

Підходить для

  • Багатоповерхові виробничі цехи
  • Складські приміщення

Опис конструкції

Щоглові ліфти мають досить складну конструкцію порівняно з підйомними столами. Це обумовлено насамперед завданнями, що покладені на цей тип обладнання.

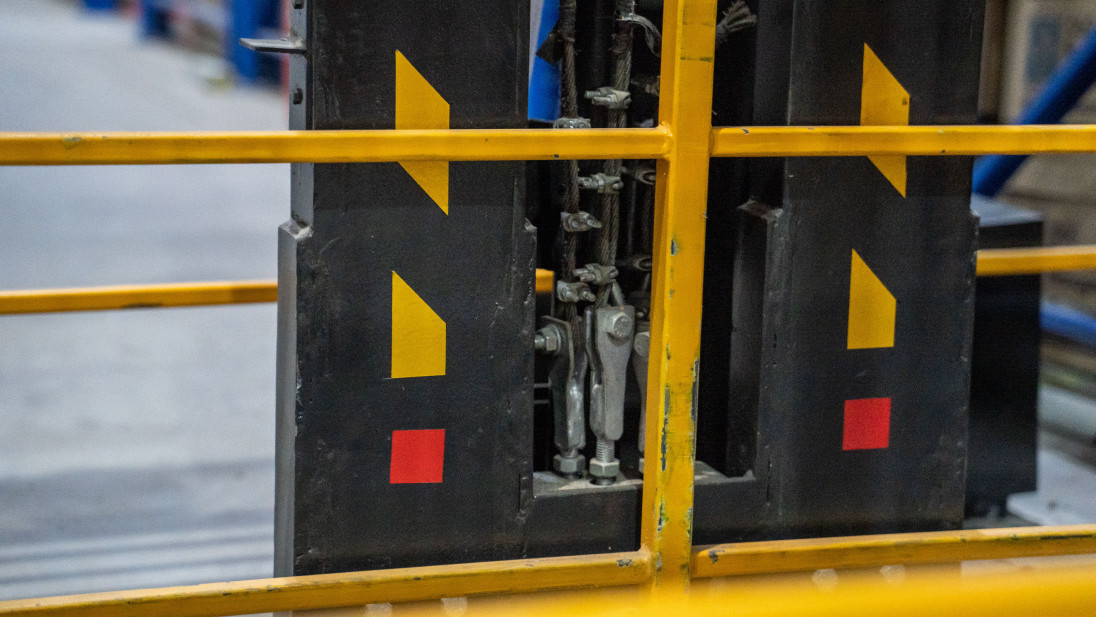

Основна складова цієї конструкції — несуча консоль. Вона розташовується на опорній платформі й оснащується спеціальними напрямними рейками. Вони потрібні, щоб попередити заклинювання вантажної платформи або її некоректне переміщення. Це особливо важливо при використанні підйомника на великих машинобудівних і обробних підприємствах. Справа в тому, що потужне і масивне обладнання викликає підвищені вібрації, і без напрямних рейок підйомник швидко виходить з ладу через постійне виникнення люфту між частинами конструкції.

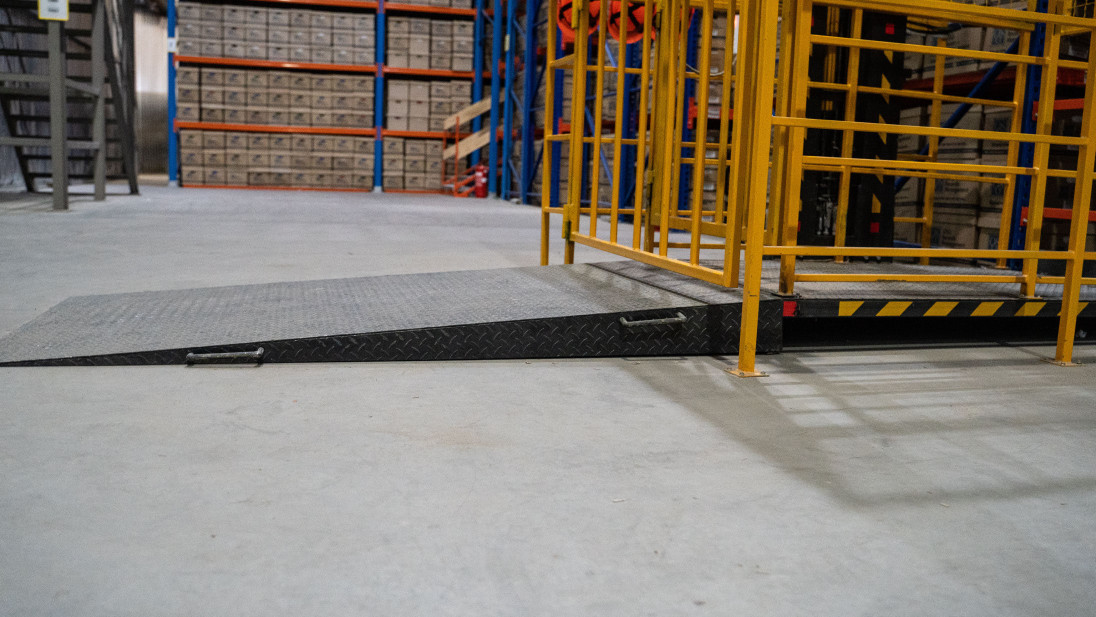

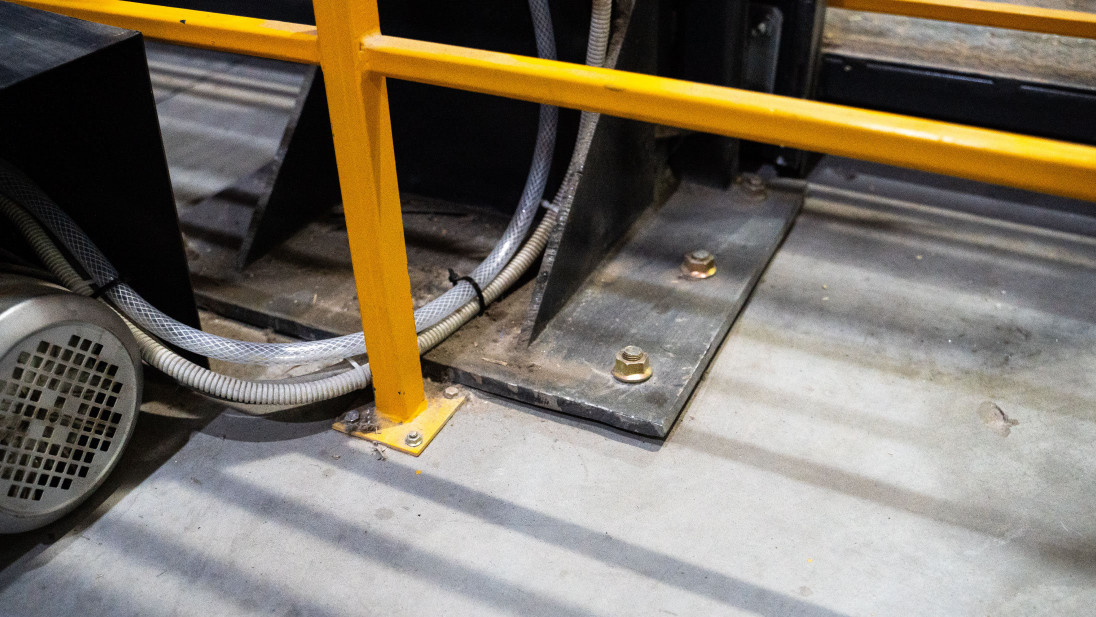

Несуча щогла нерухомо закріплена на основі підйомника. Він же зазвичай розміщується в приямку. Це потрібно, щоб забезпечити мінімальний перепад висоти між підлогою приміщення і поверхнею вантажної платформи.

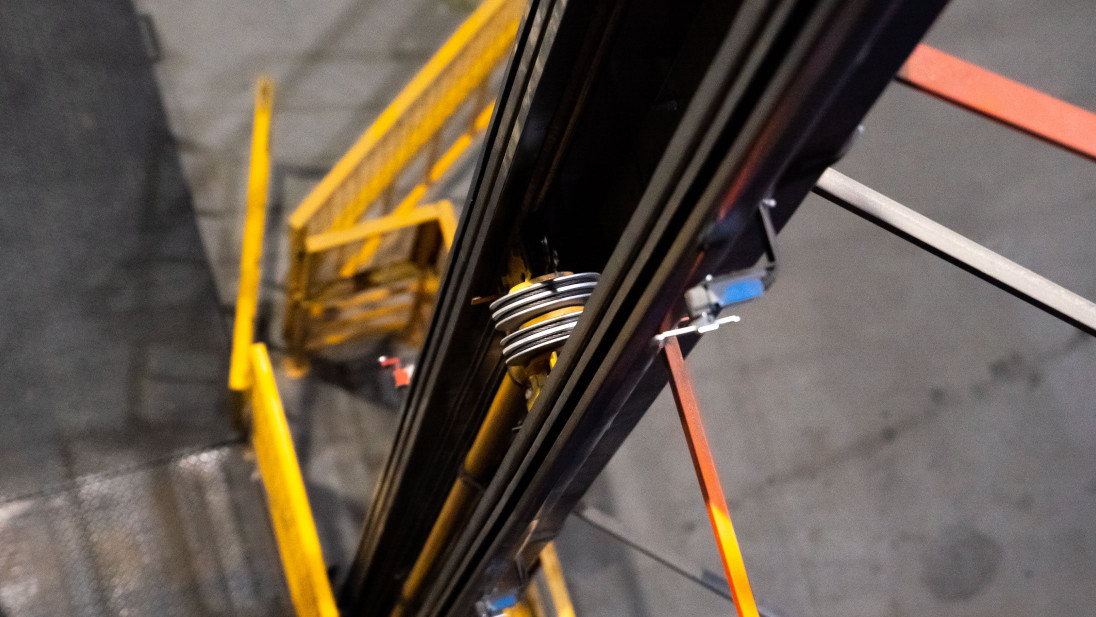

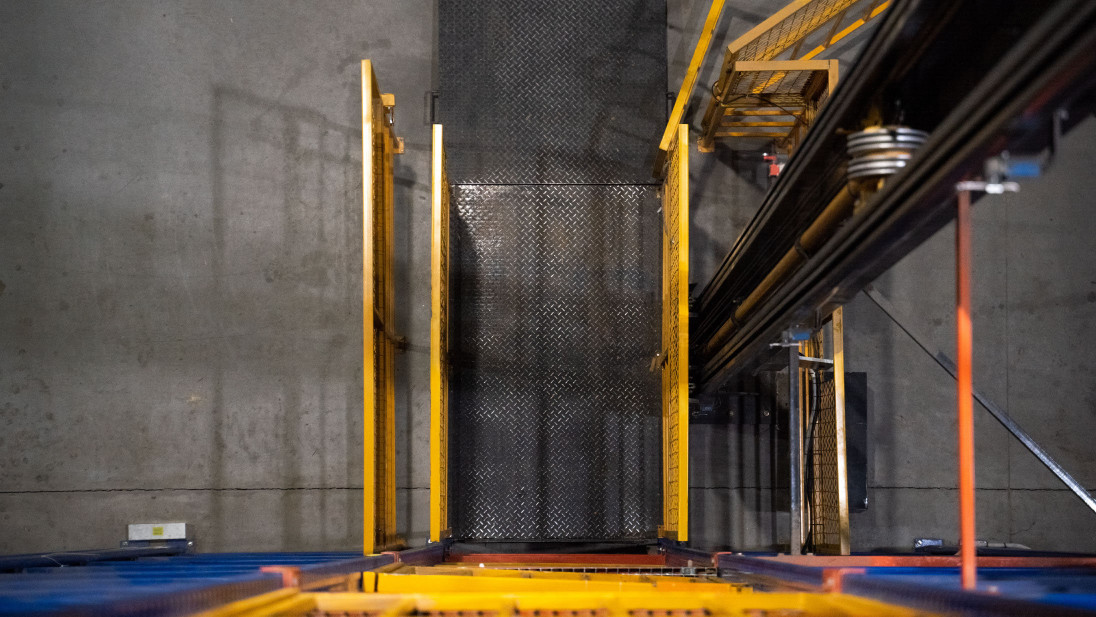

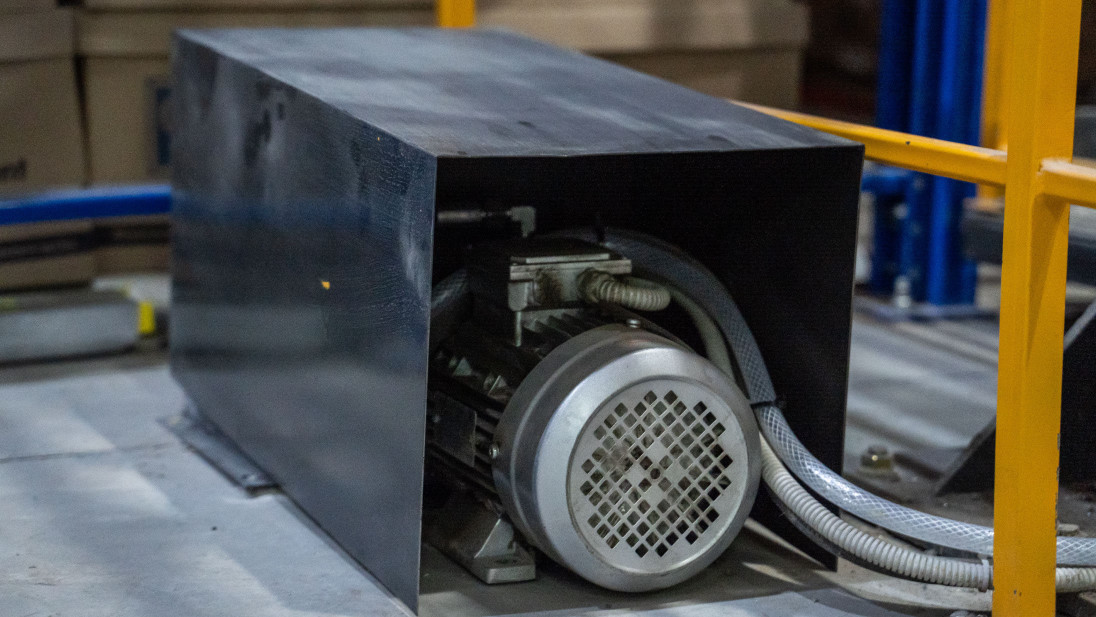

У внутрішній частині консолі знаходиться гідравлічний циліндр. При приведенні механізму в дію він піднімає шківи, які передають силу на трос і тим самим піднімають вантажну платформу на потрібну висоту. За роботу гідравлічного насоса відповідає автоматичний блок управління.

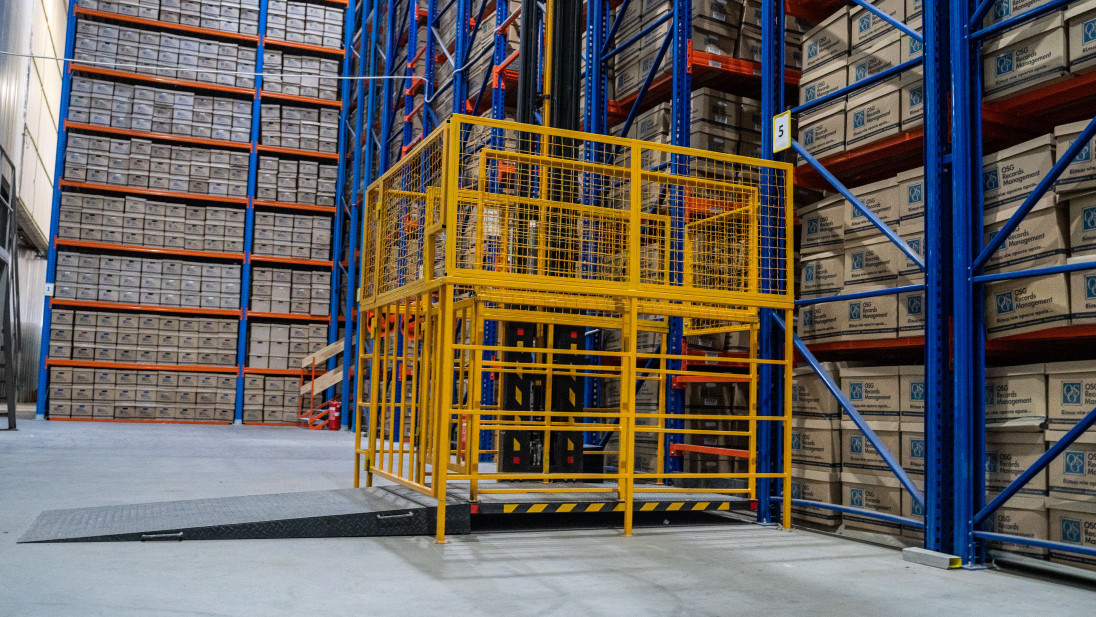

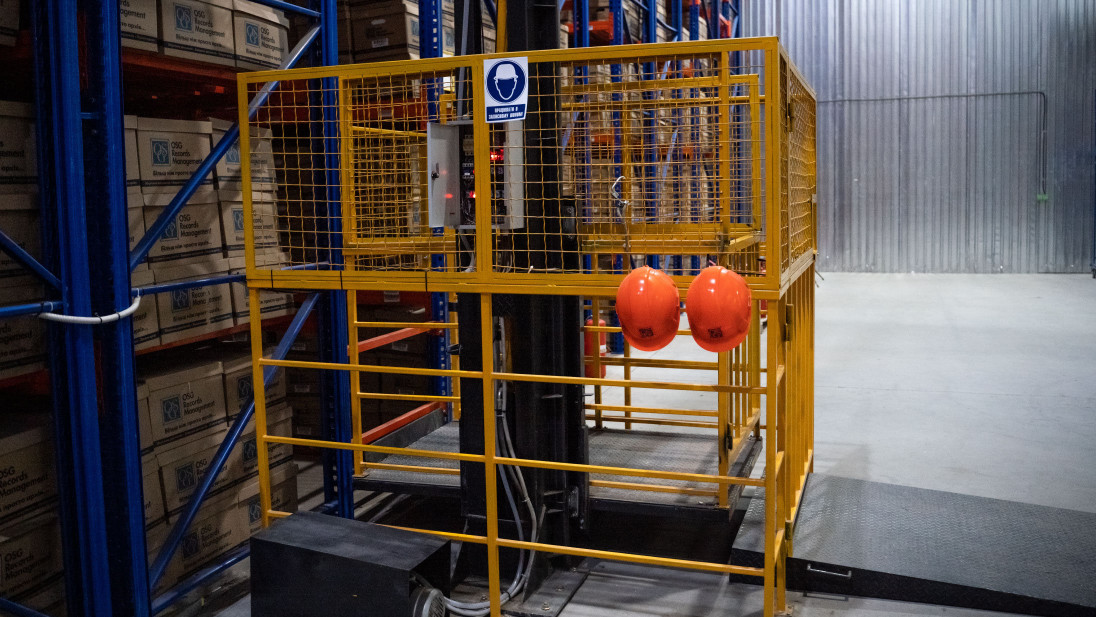

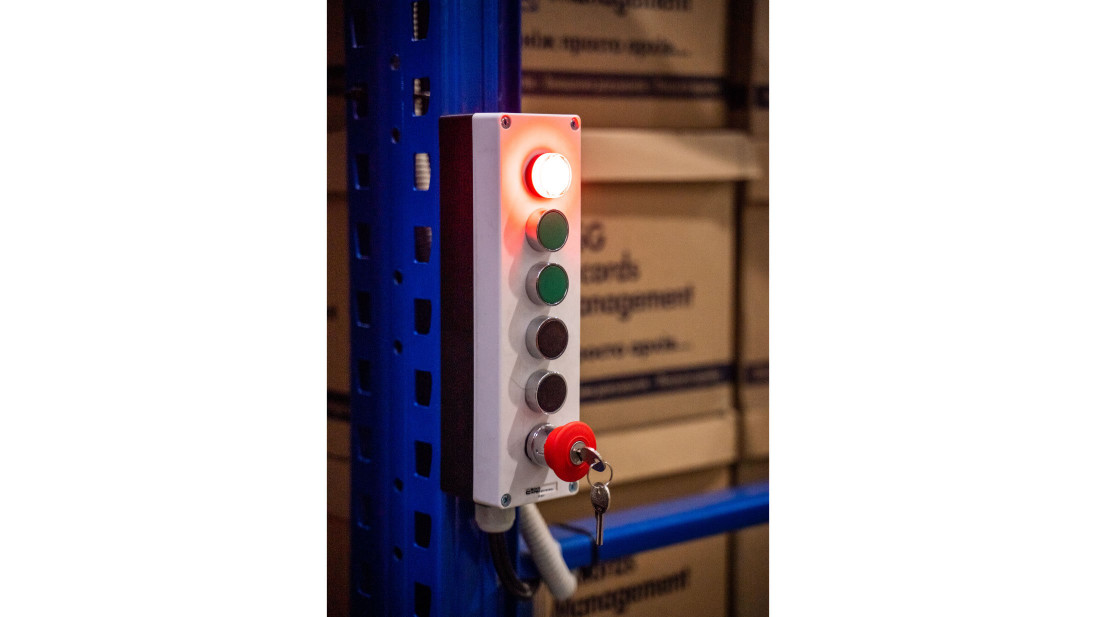

Вантажна платформа з'єднана з підйомними тросами так, щоб розташовуватися паралельно горизонту і перпендикулярно до вертикальної щогли. Для цього вона обладнана направляючими і підпорами, які не дають поверхні відхилятися від початкової конструкції. Крім того, на ній розташований пульт, який дозволяє керувати висотою розташування платформи. На кожному поверсі також є кнопки для виклику платформи.

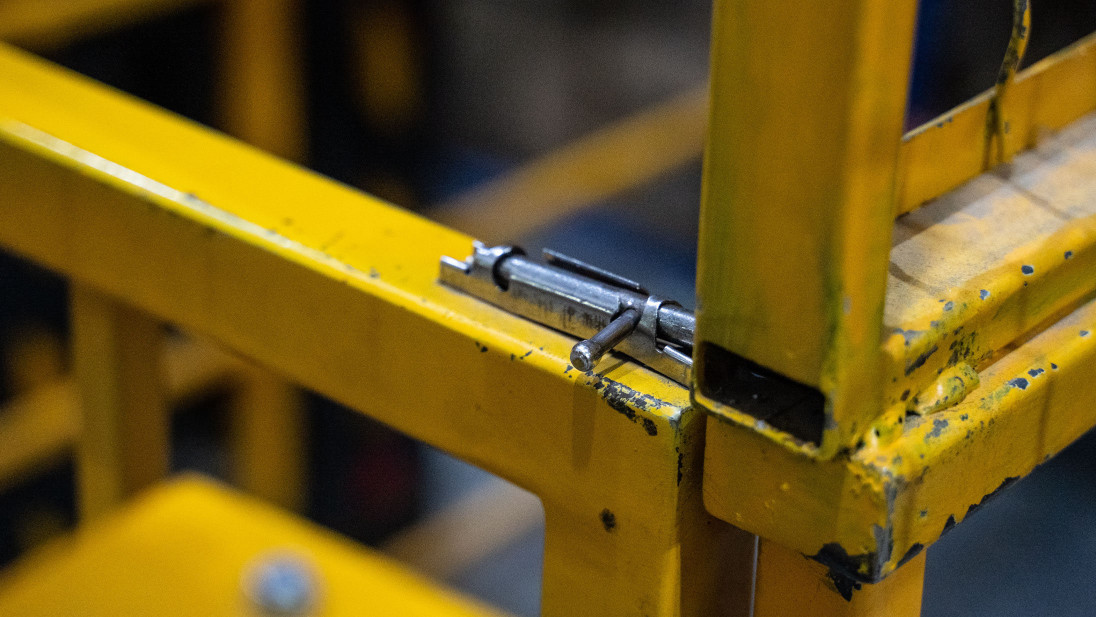

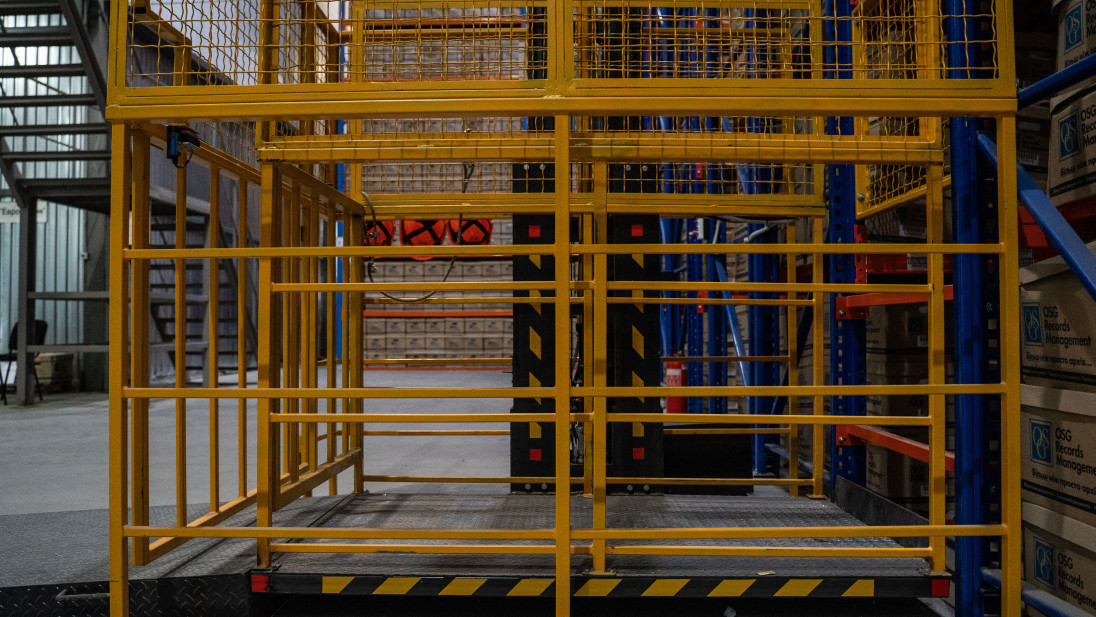

Також платформа обов'язково оснащується поручнями і стулками. Це — вимога техніки безпеки. Такі огорожі запобігають падінню людей і товарно-матеріальних цінностей з висоти.

Завдяки компактній конструкції такі ліфти використовуються не тільки у виробничих і складських приміщеннях, але також і в транспортних терміналах. До того ж деякі власники приватних будинків встановлюють такі ліфти для зручності переміщення, наприклад, якщо в сім'ї є людина з обмеженими можливостями пересування, яка користується інвалідним візком. У таких випадках підйомник зазвичай додатково декорують, щоб він органічно вписувався в навколишній інтер'єр.

Щоб замовити консольний щогловий підйомник, який відповідає вимогам по висоті і вантажопідйомності, варто зв'язатися зі співробітниками відділу по роботі з клієнтами компанії «Склад Сервіс». Вони запропонують вибрати оптимальний варіант підйомного обладнання від провідних світових виробників. Крім того, ми пропонуємо офіційну заводську гарантію (2 роки) і доставку по всій території України.

Технічні характеристики

Вантажопідйомність, кг
200 - 5 000
Висота підйому, мм
до 16 000
Загальний розмір платформи, мм
1 350х1 000 - 3 000х2 000
Час підйому, сек
14 - 30
Напруга управління, В
24
Споживана потужність, кВт
3,2 - 9,6
Тип покриття
двокомпонентна епоксидна емаль

Додаткові файли

SSK_Catalog_2021, 13 КБ
Завантажити файл

Проєкти

Наші реалізовані проєкти з використанням консольних підйомників

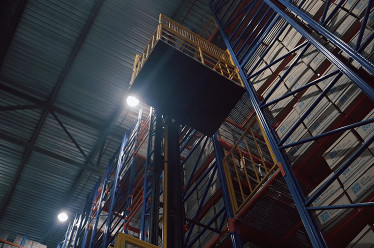

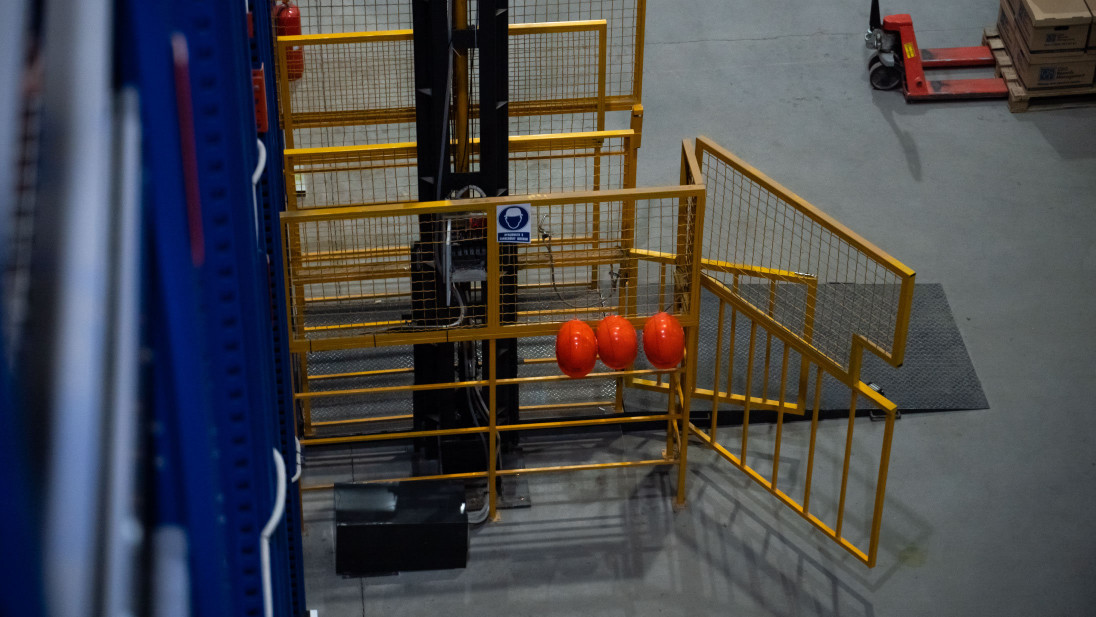

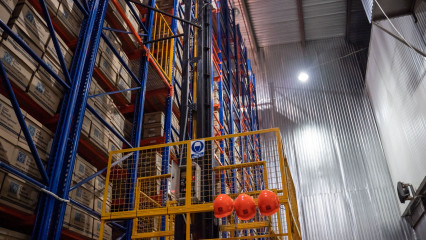

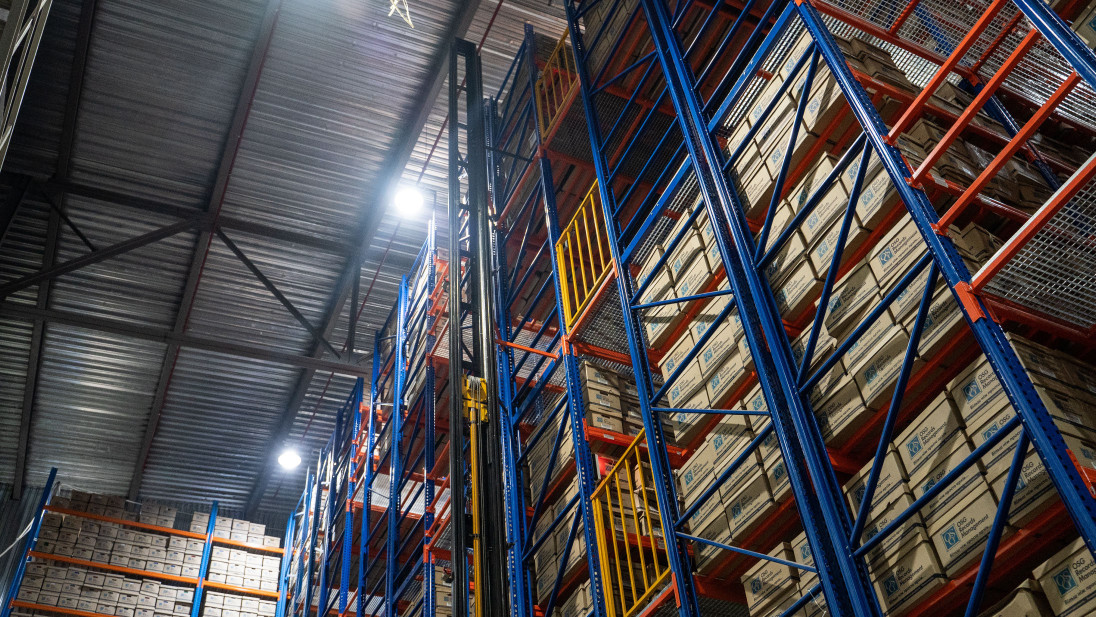

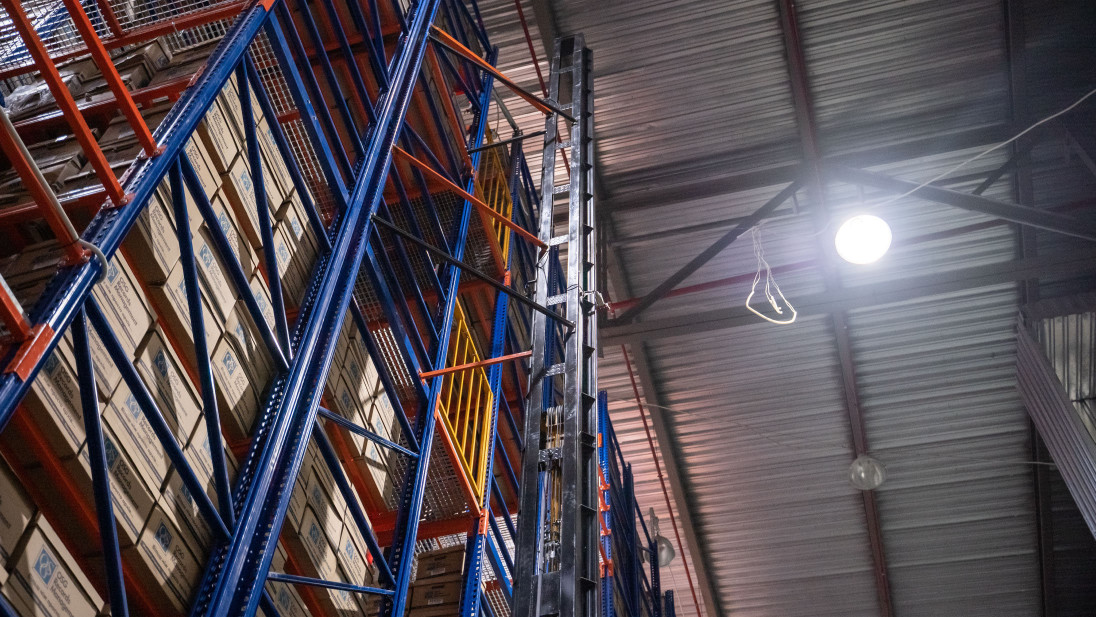

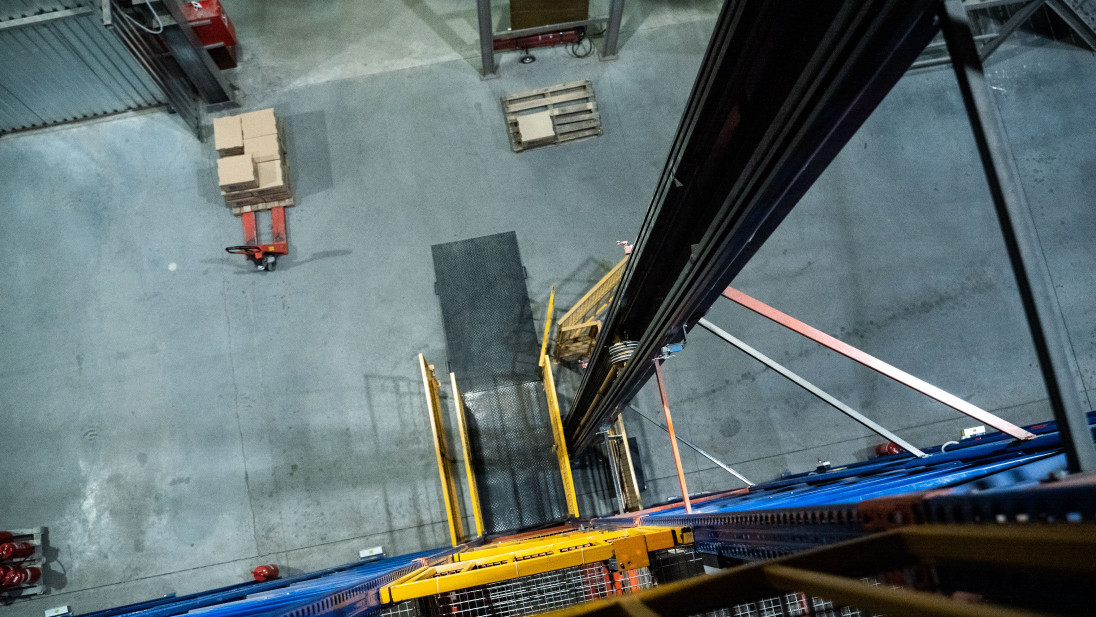

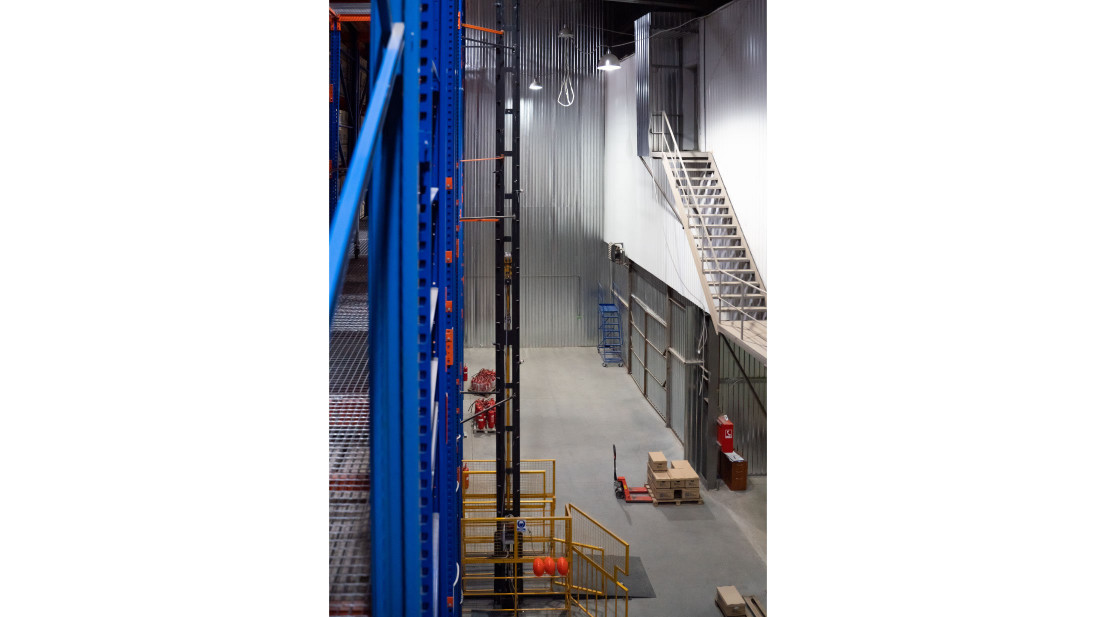

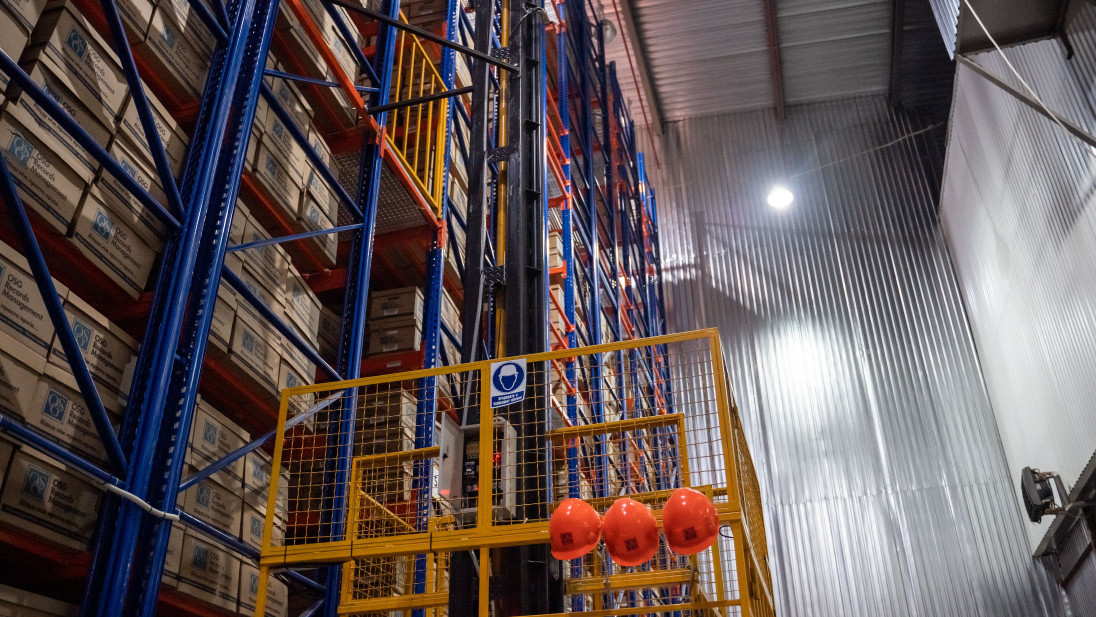

Монтаж гідравлічного підйомника для архівного приміщення Монтаж гідравлічного підйомника для архівного приміщення Монтаж гідравлічного підйомника для архівного приміщення
14.02.2019

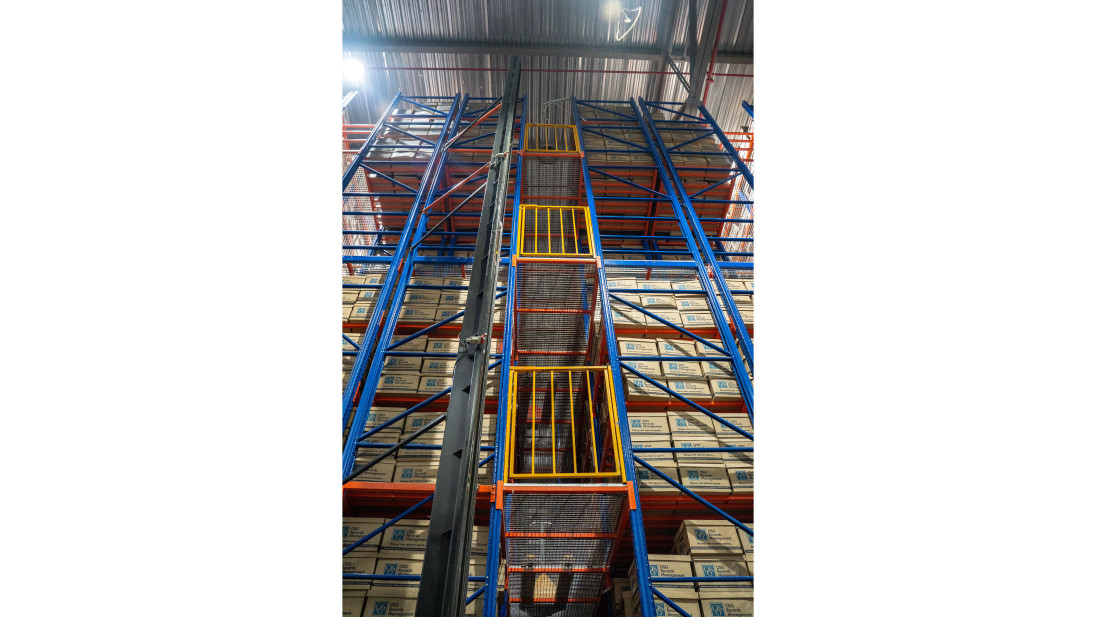

Ми обрали належне місце біля стелажа і встановили гідравлічний підйомник стійкового типу. Подібні системи призначені для вертикального підйому вантажу на палеті і застосовувати їх можна не тільки в умовах складу. Час підйому платформи нашого столу - 37 секунд. Опускання - від 30 до 40 сек., в залежності від навантаження. При необхідності швидкість можна збільшувати за допомогою додаткових демпферів. На відміну від аналогічних пристроїв на основі ножичного механізму, перевага підйомників стійкового типу - в економії місця на складі та простоті монтажу. Вони можуть займати не більше 2 кв.м. площі, досягаючи при цьому висоти до 20 метрів. Розмір платформи становить -1700х1100. Це оптимальні параметри для заїзду рокли з палетою. Висота підйому - 10,5 м. Вантажопідйомність - від 500 кг до 2 тонн. Платформа укомплектована двостулковими хвіртками з замками та сітчастої огорожі. Система безпеки - клапан обриву РВД, який страхує стіл від падіння за обриву шланга та 2 страхувальних тросів. Передбачено електрозамикання дверей хвіртки. Підйом / опускання вантажу здійснюється шляхом радіоуправління. Це саме той випадок, коли додатковий механізм по автоматизації роботи впроваджено вже, в працюючий склад - завжди можна добре рішення зробити ще краще. Дивіться підйомник в роботі на відео!
Пропонуємо найвигідніші рішення
для ваших задач

За 18 років досвіду ми створили список ефективних рішень для задач в будь-якій сфері бізнесу.

Ми допоможемо створити максимально ефективний склад саме для ваших задач.

найвигідніші рішення найвигідніші рішення найвигідніші рішенняя

Умови поставки

Ціна
від 130 000 грн. за шт.

Ціна вказана за Консольний (щогловий) підйомник в базовій комплектації. Без доставки. Точна вартість залежить від вашого технічного завдання та поточного курсу валют. Деталі уточнюйте у менеджера.

Для оптових замовлень діє індивідуальне ціноутворення. Телефонуйте, про ціну домовимося!

Термін поставки
від 1 календарного дня

При наявності на складі- 1 календарний день

Поставка під замовлення - від 30 календарних днів

Великі і нестандартні замовлення обговорюються в індивідуальному порядку.

У штаті компанії працює професійний відділ логістики. Ми співпрацюємо тільки з надійними перевізниками і гарантуємо якісну доставку згідно обумовлених термінів. Також можливий самовивіз з нашого складу в Києві.

Умови оплати
можливі різні варіанти оплати

Співпрацюємо з юридичними і фізичними особами, приймаємо оплати в будь-якій зручній формі.

Розмір передоплати узгоджується у кожному конкретному випадку.

Виробник
Україна, Європа

Підйомні столи як українського виробництва, так і європейського.

Ціна
від 130 000 грн. за шт.
Термін поставки
від 1 календарного дня
Умови оплати
можливі різні варіанти оплати
Виробник
Україна, Європа

Ціна вказана за Консольний (щогловий) підйомник в базовій комплектації. Без доставки. Точна вартість залежить від вашого технічного завдання та поточного курсу валют. Деталі уточнюйте у менеджера.

Для оптових замовлень діє індивідуальне ціноутворення. Телефонуйте, про ціну домовимося!

При наявності на складі- 1 календарний день

Поставка під замовлення - від 30 календарних днів

Великі і нестандартні замовлення обговорюються в індивідуальному порядку.

У штаті компанії працює професійний відділ логістики. Ми співпрацюємо тільки з надійними перевізниками і гарантуємо якісну доставку згідно обумовлених термінів. Також можливий самовивіз з нашого складу в Києві.

Співпрацюємо з юридичними і фізичними особами, приймаємо оплати в будь-якій зручній формі.

Розмір передоплати узгоджується у кожному конкретному випадку.

Підйомні столи як українського виробництва, так і європейського.
