Гравітаційні стелажі

Ціна від 2 200 грн. за п/м ?

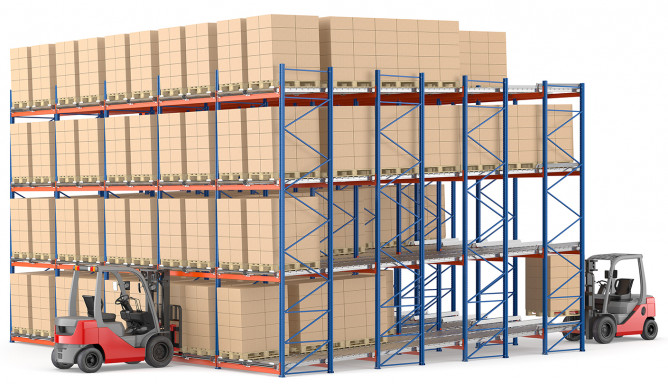

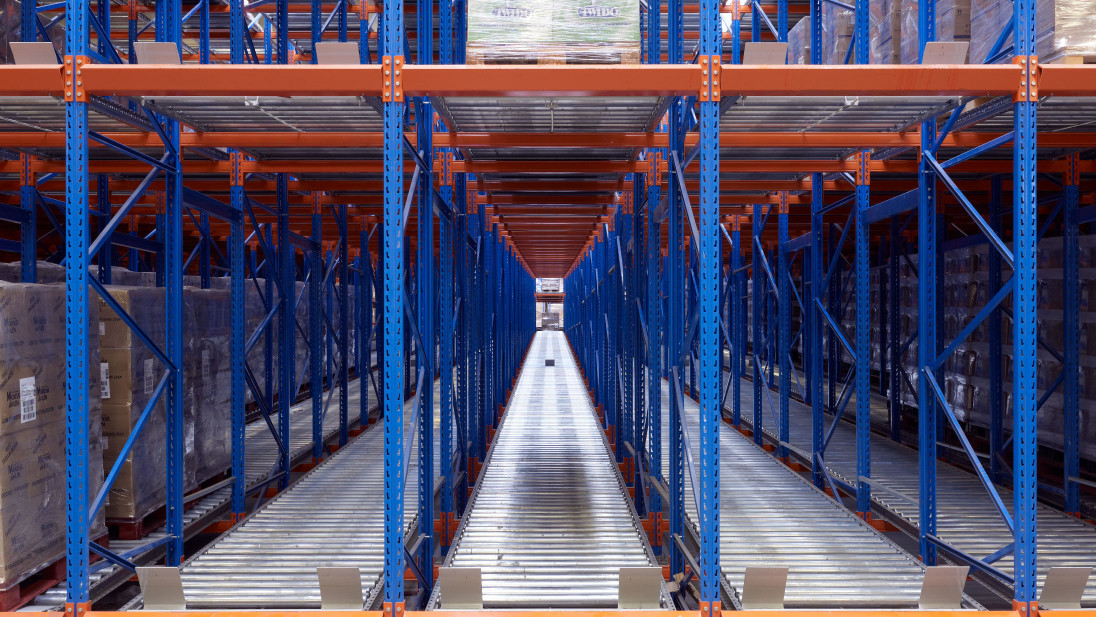

Гравітаційні стелажі забезпечують ефективне і дуже щільне зберігання палетованих вантажів. До того ж, переміщення палет усередині конструкції стелажа відбувається автоматично за рахунок роликових напрямних. Сфера застосування гравітаційних стелажів - логістичні комплекси, холодильні та морозильні камери, склади виробничих компаній і т. п.

Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі
Гравітаційні стелажі

Принцип роботи

Гравітаційні стелажі є автоматизованим аналогом в'їзних стелажів (Drive-in) і також опрацьовуються за принципом «FIFO» ("перший зайшов, перший вийшов") або «LIFO» ("останній зайшов, перший вийшов"). У першому випадку - піддон, розміщений в каналі першим, буде і відвантажений першим, що важливо під час роботи з продукцією обмеженого терміну реалізації. У другому випадку - піддон, установлений у стелажний канал першим, буде відвантажено останнім, що прийнятно під час зберігання однотипного товару з необмеженим терміном придатності.

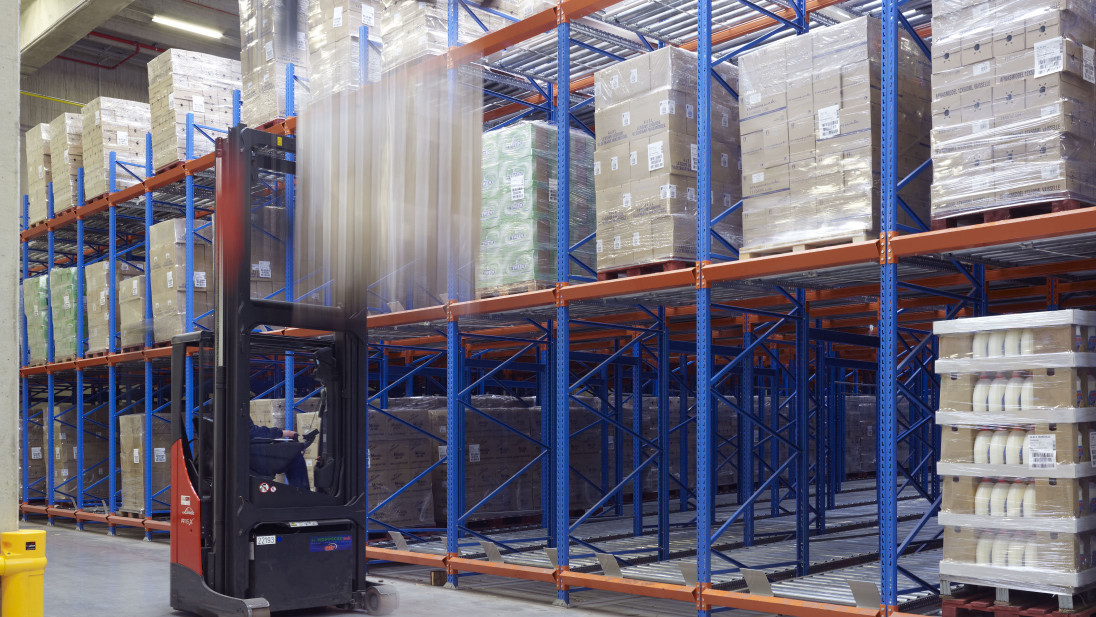

Принцип роботи з гравітаційними стелажами дуже простий: з боку завантаження навантажувач (або штабелер) ставить піддон на роликові напрямні і, виймаючи вила, відпускає його. Після цього відбувається автономне переміщення піддону по роликовим напрямним (за рахунок нахилу і під дією власної ваги) до того часу, поки він не досягне останнього піддону в каналі. З боку вивантаження навантажувальна техніка знімає крайній піддон, після чого всі наступні за ним самостійно переміщуються на 1 місце у бік вивантаження. Для полегшення розвантаження крайні палети відокремлені від всіх інших в своєму каналі спеціальним розподільчим механізмом.


У випадку гравітаційного стелажа, який працює за принципом «LIFO», завантаження і розвантаження піддонів буде відбуватися з одного боку.

Опис конструкції

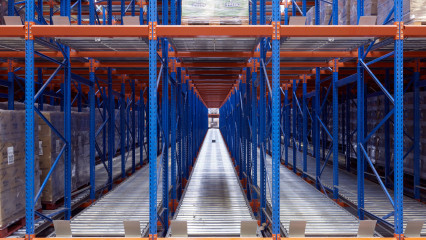

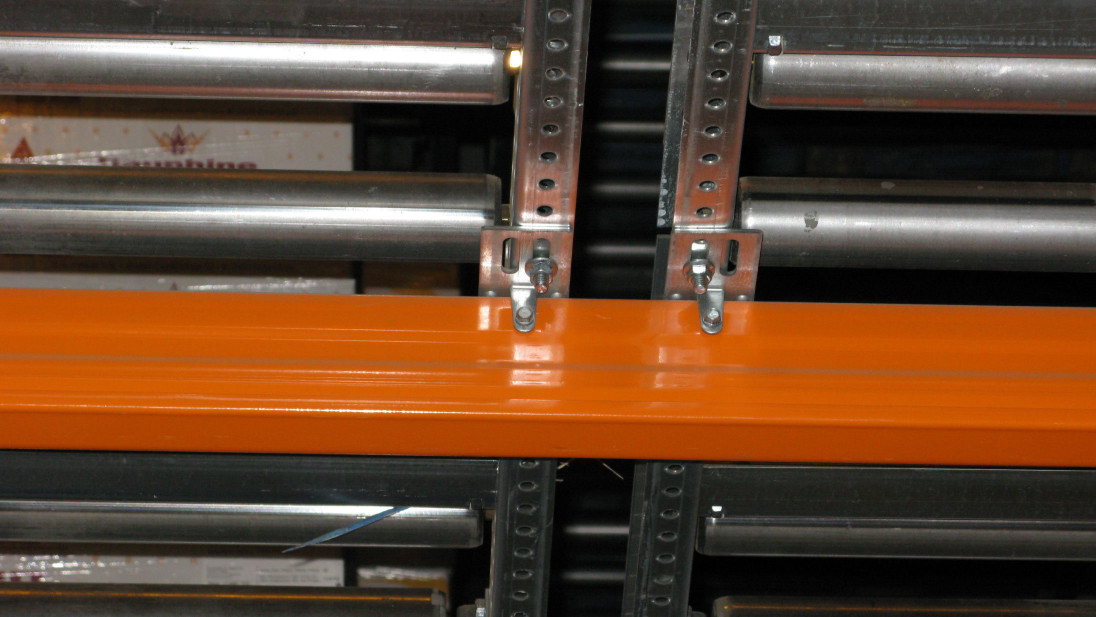

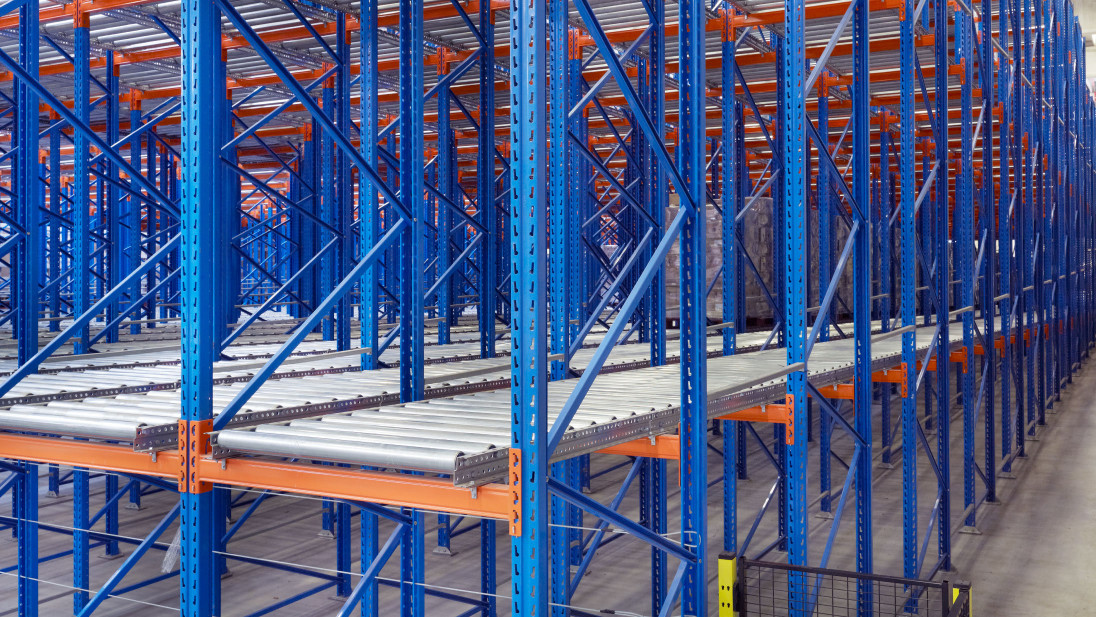

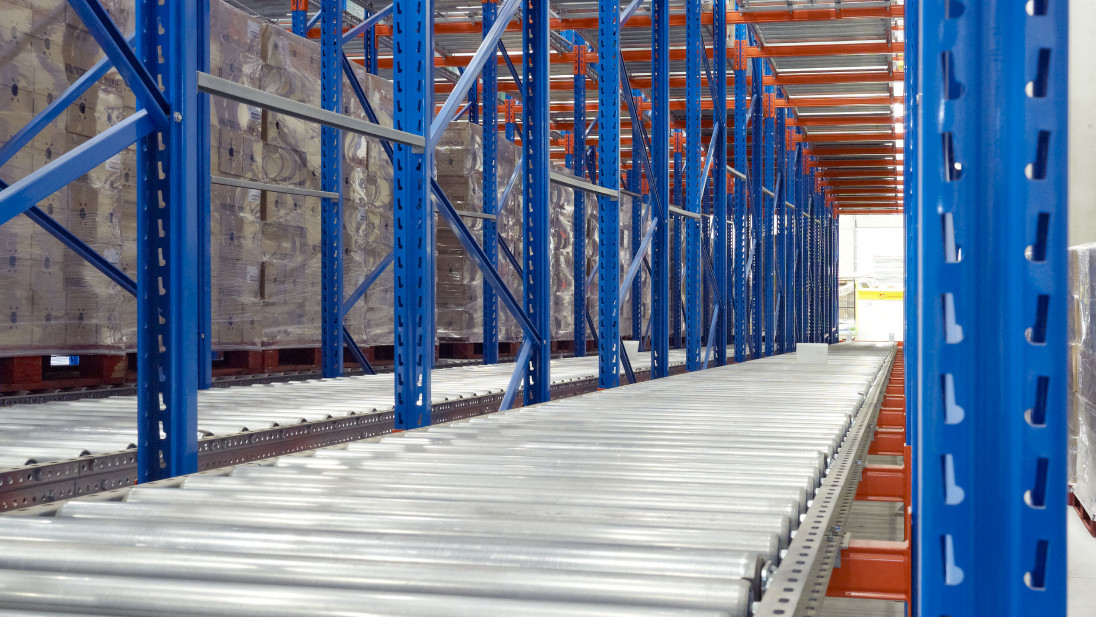

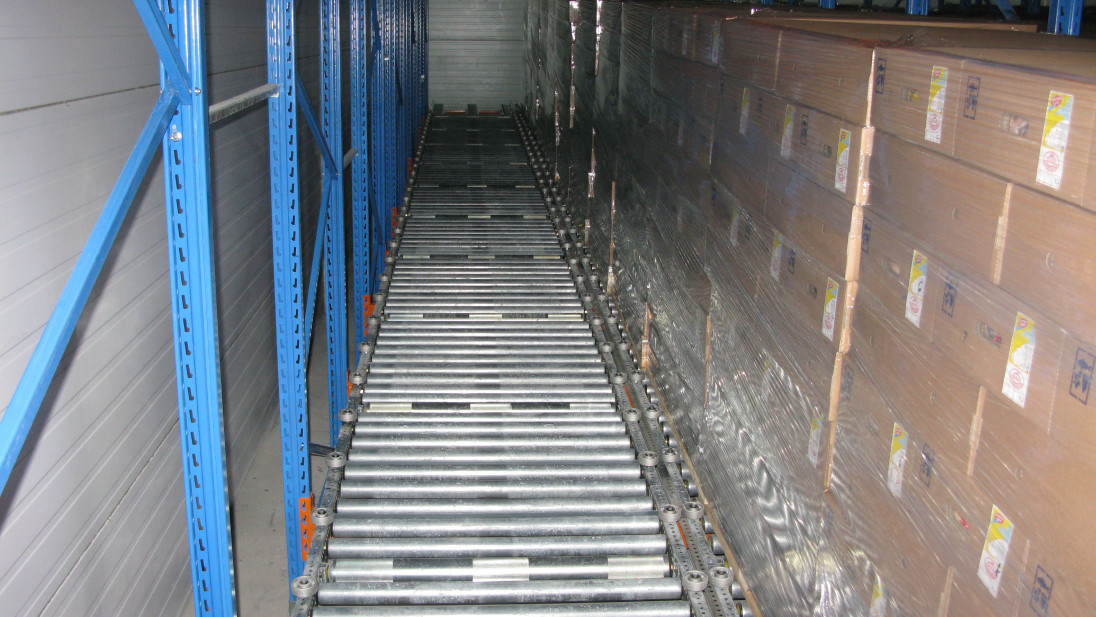

Система гравітаційних стелажів - це збірно-розбірна металева конструкція, що складається з рам і траверс палетного стелажу, а також роликових напрямних, які з допомогою спеціальних кріплень встановлюються на траверси, утворюючи лінії (канали) з кутом нахилу 4%.

З детальним описом конструкцій і типів рам і траверс можна ознайомитися на сторінці Палетні стелажі.

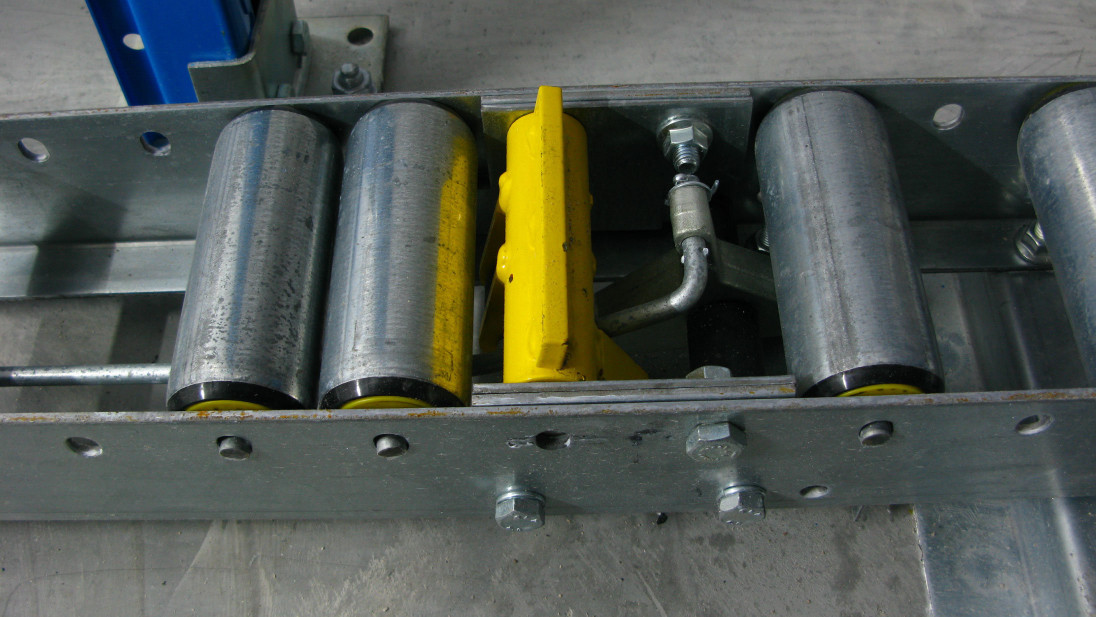

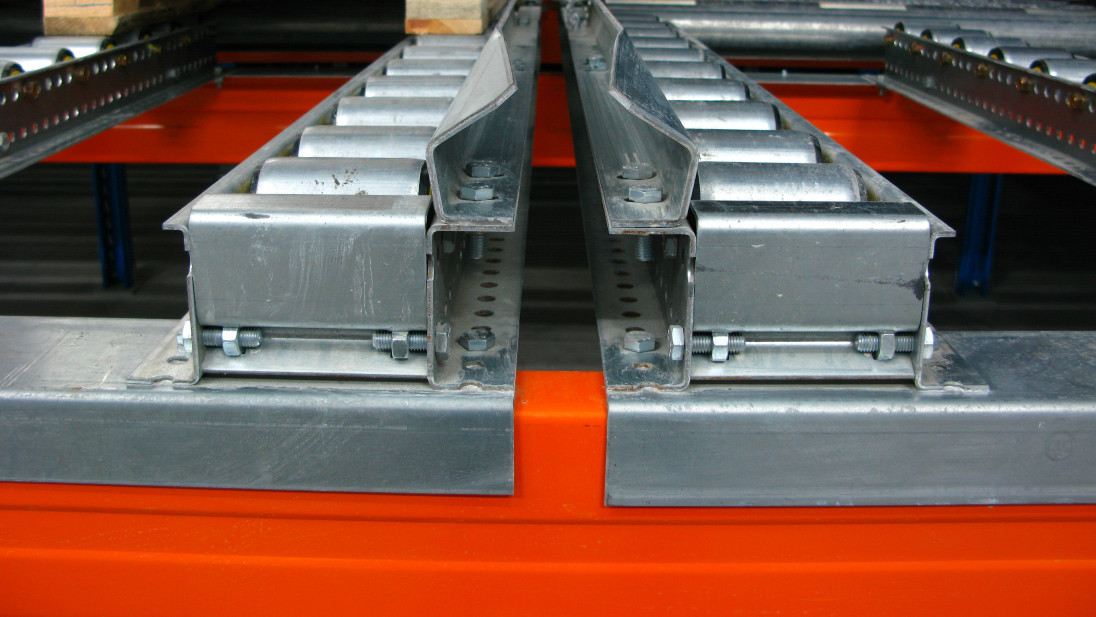

Роликові напрямні складаються зі звичайних автономних роликів, які є основними несучими елементами полотна і гальмуючих роликів, що забезпечують постійну (однакову) швидкість переміщення піддонів. У кінці каналу роликові напрямні мають механізм поділу палет, який відокремлює першу палету від інших для полегшення її вивантаження. Навантажувач піднімає палету, і розділяючий механізм перемикається, дозволяючи наступній палеті зайняти “розвантажувальну позицію”.

Роликове полотно складається з 3-х стандартних модулів, які з'єднуються між собою і утворюють канал необхідної довжини:

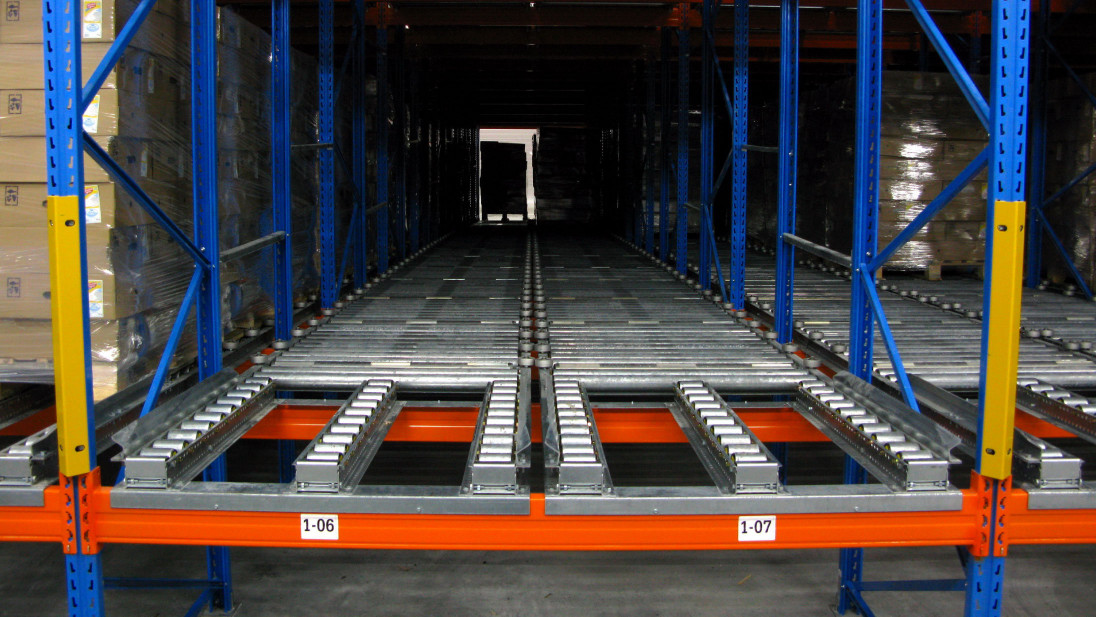

1.Вантажний модуль буває 2 типів: з роликами на всю ширину каналу і 3-х сегментними. У першому випадку модулі використовуються для обробки навантажувачами, у яких щогла має можливість відхилятися. А це необхідно, аби встановити піддон на похилу площину роликового полотна.

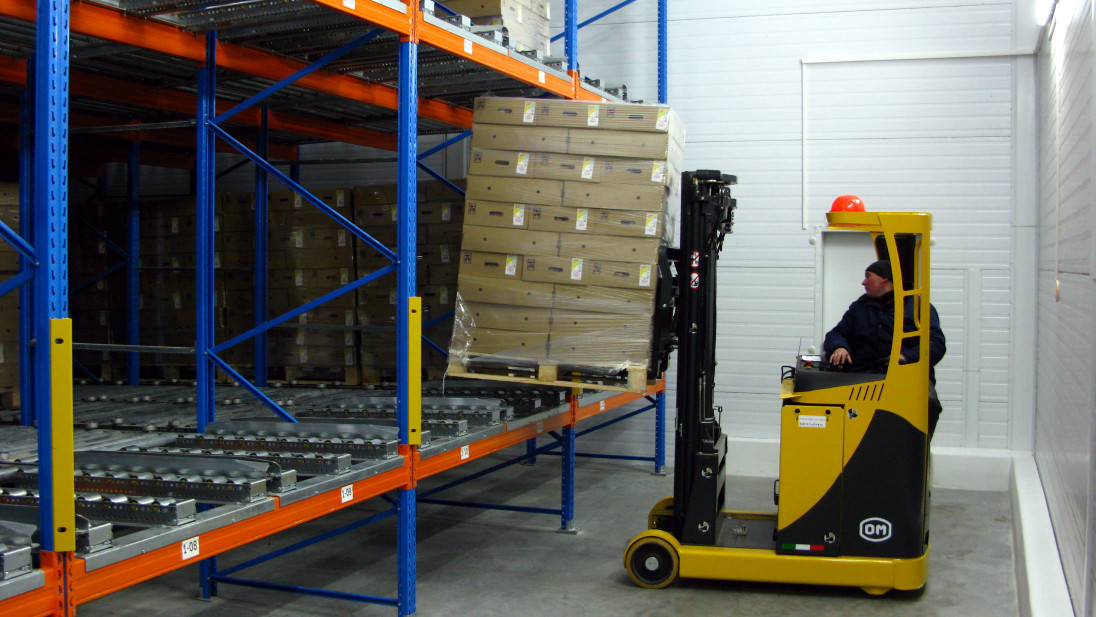

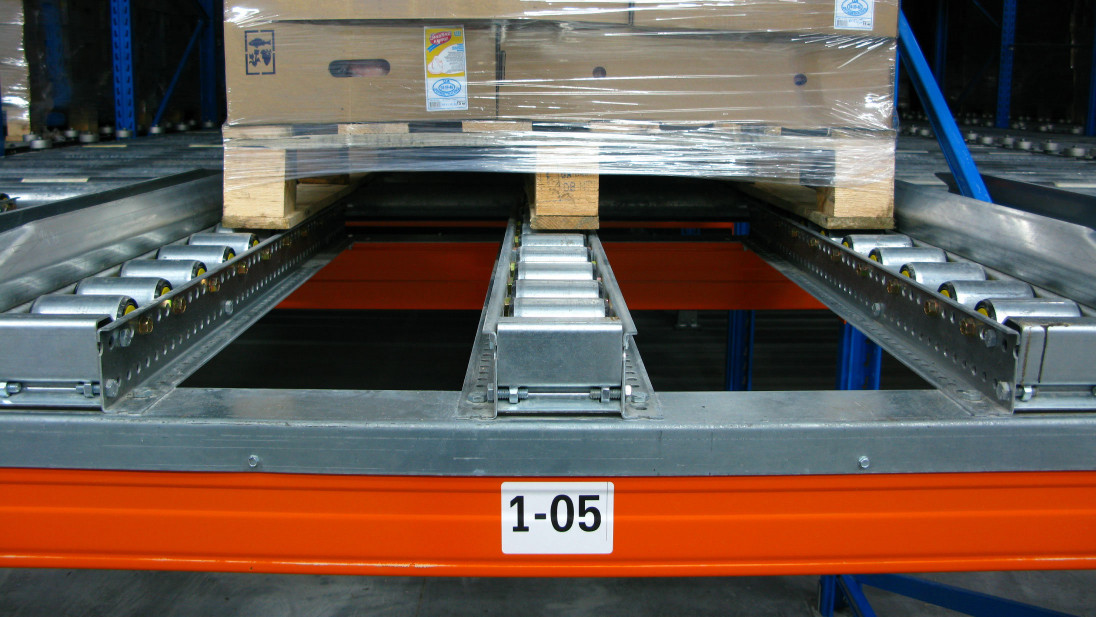

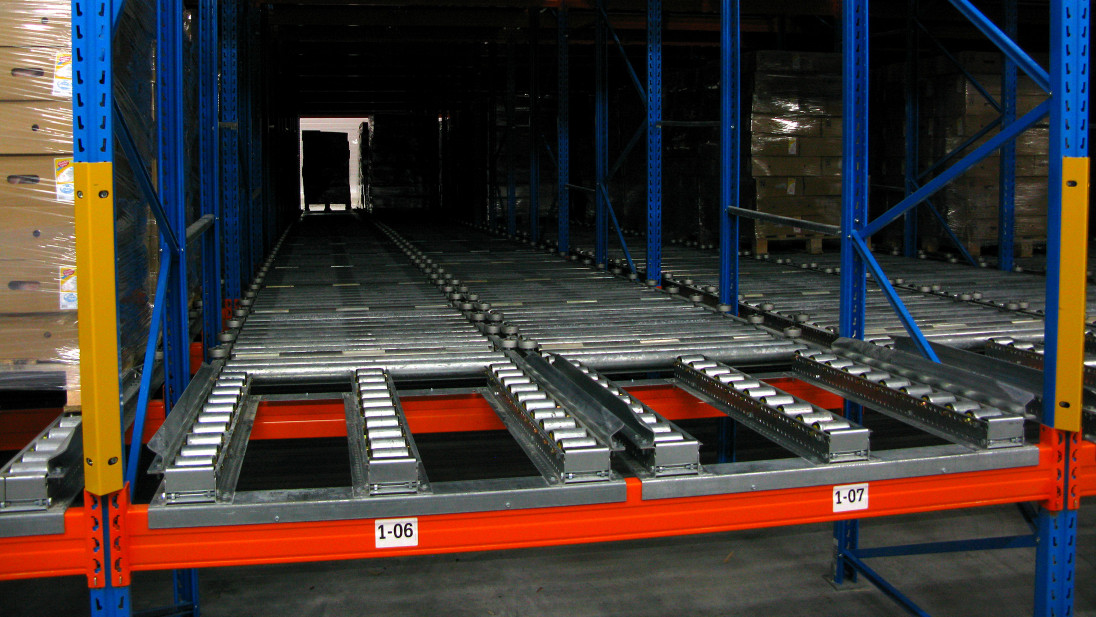

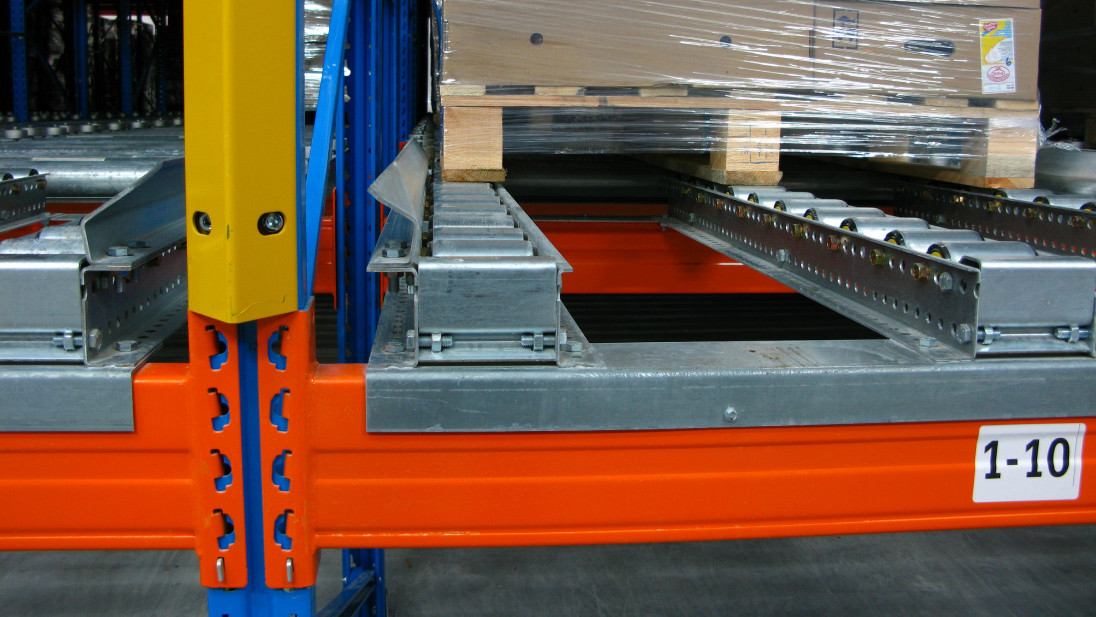

3-х сегментні модулі використовуються при обробці стелажів штабелерами або ричтраками, що не мають нахилу щогли. За рахунок порожнього простору між роликами, штабелер без будь-яких зусиль зможе вийняти вила, не пошкодивши дорогі роликові напрямні.

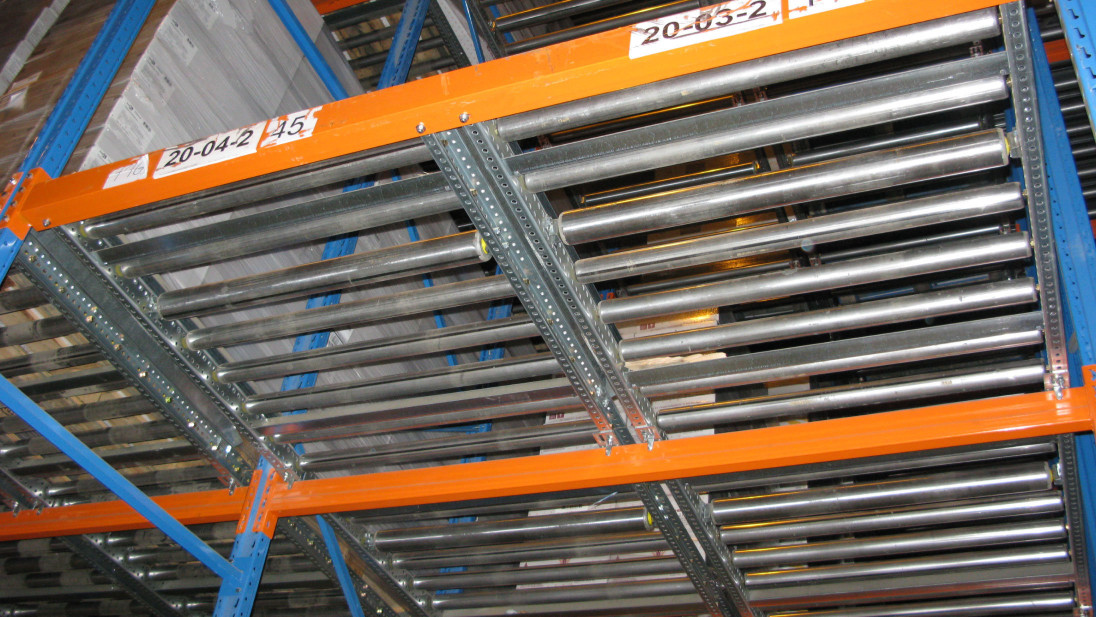

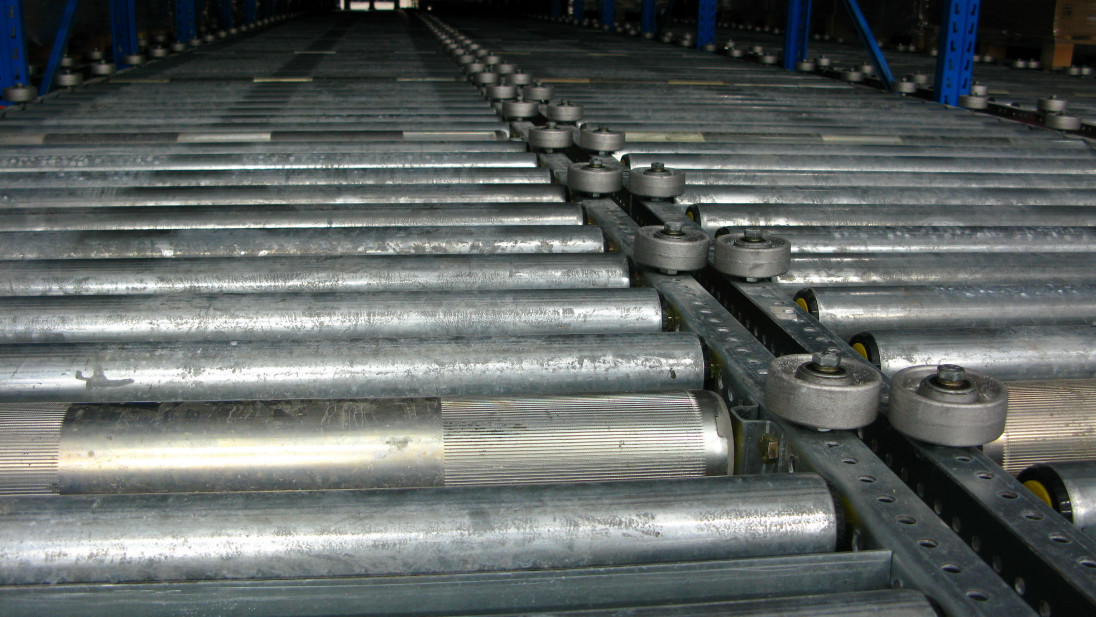

2.Проміжний модуль складається з цільних роликів довжиною 1050 мм, які встановлюються з кроком 100 - 200 мм (в залежності від маси піддонів). Діаметр автономних роликів – 60 мм, гальмуючих – 80 мм. Кількість гальмують роликів визначається з розрахунку кількості палет і їх маси. Як правило, на одну палету припадає один гальмуючий ролик.

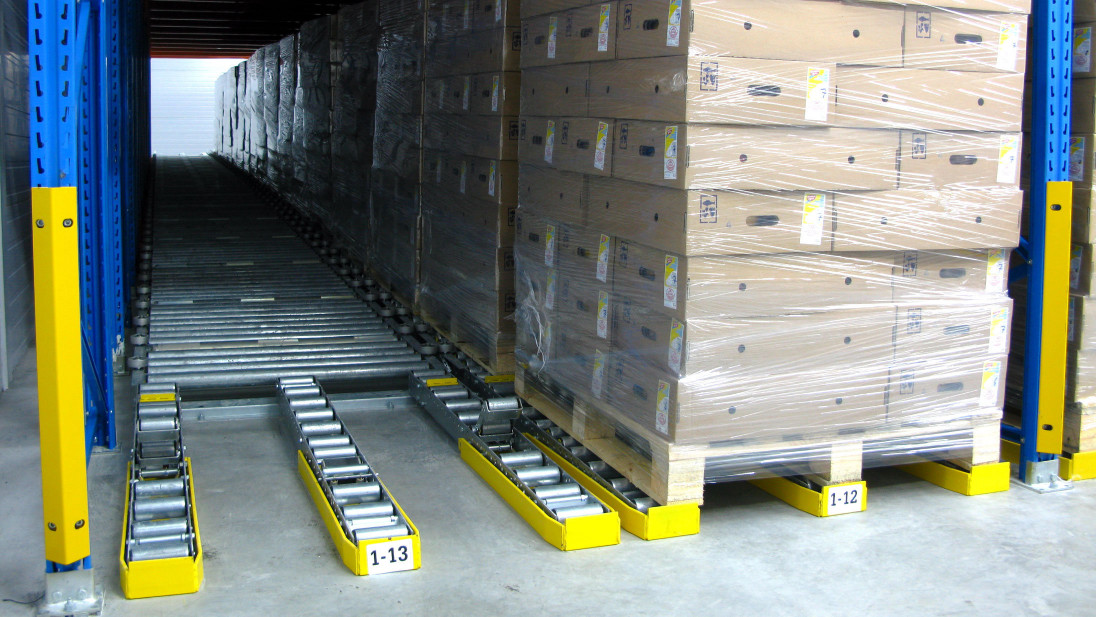

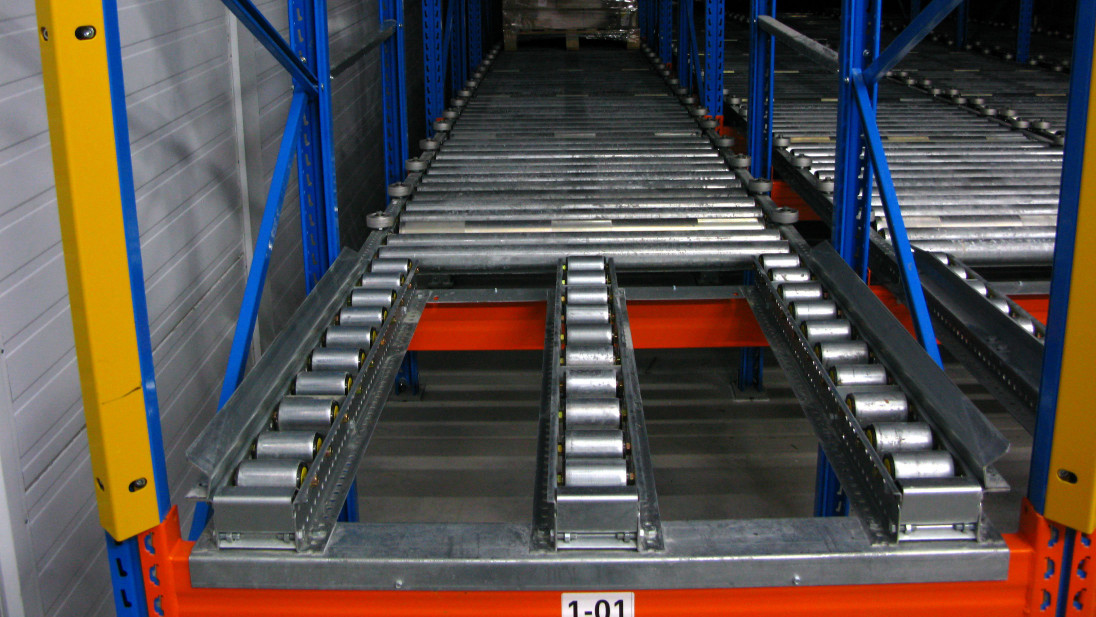

3.Розвантажувальний модуль буває 3 типів: з роликами на всю ширину каналу (для навантажувача), 3-х сегментними роликами (для штабелера) і з 2-х сегментними роликами (для вивантаження ручного гідравлічного візка і тільки на 1-му ярусі).

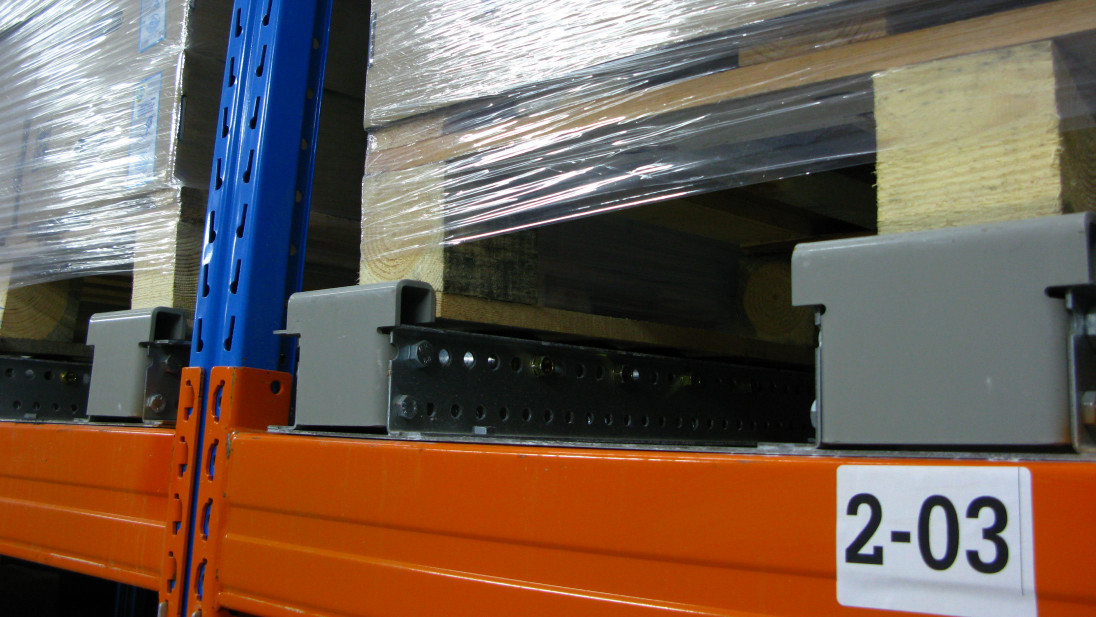

Крім цього, розвантажувальний модуль оснащений розподільчим механізмом.


В залежності від маси та габариту піддонів, на одній траверсе гравітаційного стелажа може бути встановлено 1 або 2 канали роликових напрямних.


Вимоги до умов складу та вантажу:

1.Форма, позиція обробки і якість палет є основними чинниками при проектуванні гравітаційної системи зберігання. Для деяких палет можуть використовуватися тільки подвійні роликові напрямні.

2.Співвідношення максимальної маси піддона до мінімальної не повинно перевищувати 3:1. Якщо це співвідношення буде більше, легкі піддони не зможуть переміщуватися роликами.

3.Гравітаційні стелажі, зважаючи на наявність складних механізмів, дуже вимогливі до якості навколишнього середовища. Їх не бажано використовувати в сирих приміщеннях, поза приміщеннями, а також у складах з надмірним утворенням пилу і бруду.

Переваги гравітаційних стелажів

Гравітаційні стелажі. Фото (1)
Надійна
та ефективна система зберігання
Гравітаційні стелажі. Фото (2)
Збільшення місткості складу
Гравітаційні стелажі. Фото (3)
Скорочення енерговитрат і витрат на склад
Гравітаційні стелажі. Фото (4)
Зменшення часу переміщення грузу
Гравітаційні стелажі. Фото (5)
 Сертифіковане виробництво
Відгуки клієнтів

Ключовий фактор успіху нашої компанії – підхід до клієнтів.
Ми зарекомендували себе надійним, згуртованою командою, яка постійно розвивається.

Гравітаційні стелажі - наші проекти

Фото та відеозвіти наших об'єктів із складськими стелажами, а також інші наші проекти.

Сертифікати

Вся наша продукція підтверджена українськими та міжнародними сертифікатами якості.

Умови поставки

Ціна вказана за одне п/м для європалет з середніми і нижчесередніх масою і висотою. Вартість за одне п/м згідно вашого технічного завдання уточнюйте, будь ласка, у наших менеджерів.

На ціну одного п/м впливають:
висота палети;
маса вантажу на палеті;
висотність конструкції;
довжина стелажного ряду;
набір додаткових комплектуючих (захист, обмежувачі).

Звертаємо вашу увагу на те, що всі ціни на стелажні системи прораховуються індивідуально в залежності від обсягу замовлення.
Для проектних замовлень діє гнучка система знижок.

Поставка стелажних систем – це проектна робота, яка включає в себе цілий ряд операцій. Тому складно прописати чіткі терміни поставки, кожне замовлення повністю індивідуальне в силу особливостей обладнання.

Доставка по Києву та області:

Якщо в момент оформлення замовлення всі вибрані товари є в наявності, ми доставимо замовлення протягом 1-3 днів, в залежності від віддаленості вашого регіону:

доставка по Києву - 1-2 дні;
доставка по області - від 3 днів;
доставка по Україні - 1 до 2 тижнів;

Для дрібних і середніх замовлень ми формуємо машину, і по мірі її заповнення здійснюємо доставку. Якщо ваше замовлення можна віднести до категорії «нетермінове» (1-2 тижні) - доставка обійдеться дешевше. Термінові замовлення ви можете забрати з нашого складу самостійно в день оформлення замовлення, або оформити доставку через логістичну компанію. В такому випадку, вартість доставки розраховується компанією-перевізником.

Доставка проектних продаж і стелажних систем під замовлення (нестандартні розміри і колір покриття) здійснюється протягом 3-6 тижнів з моменту оформлення замовлення та отримання передоплати. У цей період входить виїзд нашого фахівця на заміри, виробництво стелажів і безпосередньо їх монтаж.

Доставка по Україні:

Перевезення на великі відстані, незалежно від обсягу замовлення, здійснюють наші партнери – вантажно-транспортні компанії. Ми співпрацюємо тільки з надійними і перевіреними компаніями-перевізниками. Ваше замовлення буде доставлене точно в строк однією з нижчеперелічених компаній:

«Нова Пошта»;
«Сантранс-Україна»;
«Делівері».

Ми працюємо як з комерційними організаціями (юридичними особами), так і з приватними замовниками (фізичними особами). «Склад Сервіс» гарантує вам абсолютну чесність і прозорість усіх операцій по оплаті.

При невеликих роздрібних замовленнях, передоплата - 100%.
Для більш великих замовлень умови оплати узгоджуються індивідуально в кожному конкретному випадку. Як правило, частина оплати відбувається в момент оформлення замовлення, частину перед відвантаженням і остання частина після доставки.

Сплатити своє замовлення ви можете за готівковим або безготівковим розрахунком:

  • банківським платежем (через будь-який банк за рахунком-фактурою);
  • готівкою кур'єру (оплата здійснюється готівкою кур'єру, після отримання замовлення);
  • готівкою на нашому складі (оплата здійснюється готівкою безпосередньо при отриманні товару на складі).

Компанія «Stow» є одним з лідерів світового ринку з виробництва статичних і динамічних складських стелажів. Почавши свою діяльність в 1977 році, сьогодні «Stow» є еталоном світових стандартів у сфері інновації, надійності і технологічності складських стелажних систем.

Всі елементи стелажів виготовляються на повністю автоматизованому виробництві, що знижує собівартість і терміни постачання стелажів, а також гарантує незмінну якість і точність всіх деталей.
