Підйомний стіл з роликами

Опис конструкції

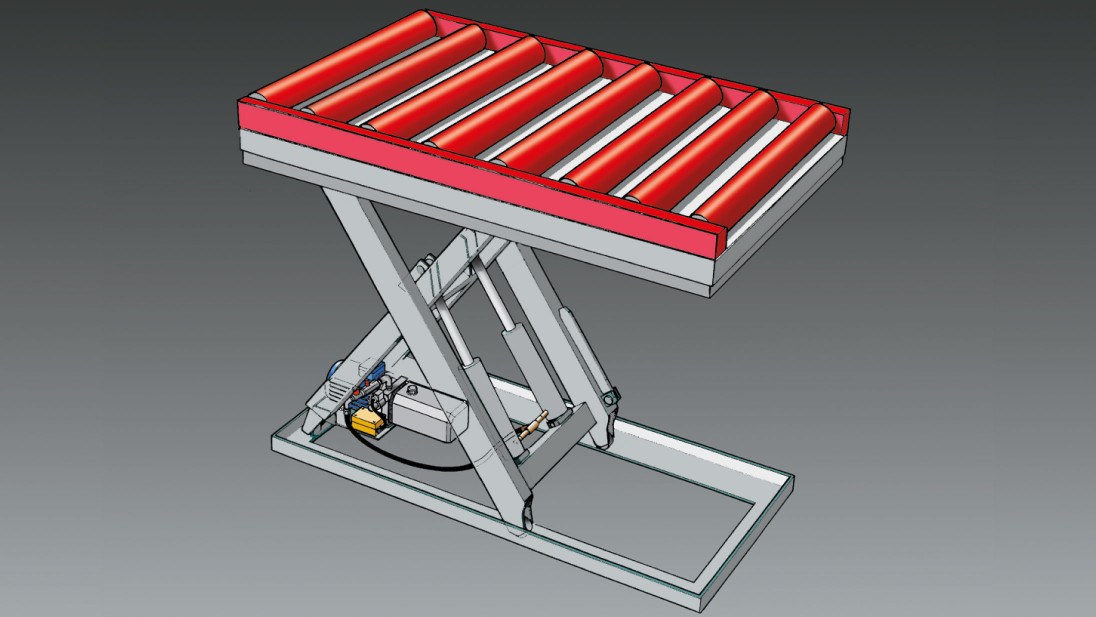

Підйомний стіл — це пристрій для підйому вантажів, що здійснюється завдяки переміщенню опор ножичного механізму за допомогою гідравлічного циліндра. З одного боку ніжки закріплені; під час приведення в дію гідравліки змінюється тільки кут їх нахилу. Опори, розміщені на іншій стороні столу, пересуваються по горизонтальній осі. Конструкція влаштована таким чином, що при переміщенні рухливих ніжок розташована нагорі платформа піднімається вище або нижче.

Підйомники з роликами зазвичай (але не завжди) розташовуються статично, а для їх переміщення в робочому просторі використовується додаткове обладнання (наприклад, кран-балка). Без спецтехніки переміщення столу неможливе через масу — понад 1 000 кг. Це зводить до мінімуму мобільність, однак за рахунок великої ваги досягають практично повної нерухомості і стійкості столу в ході експлуатації.

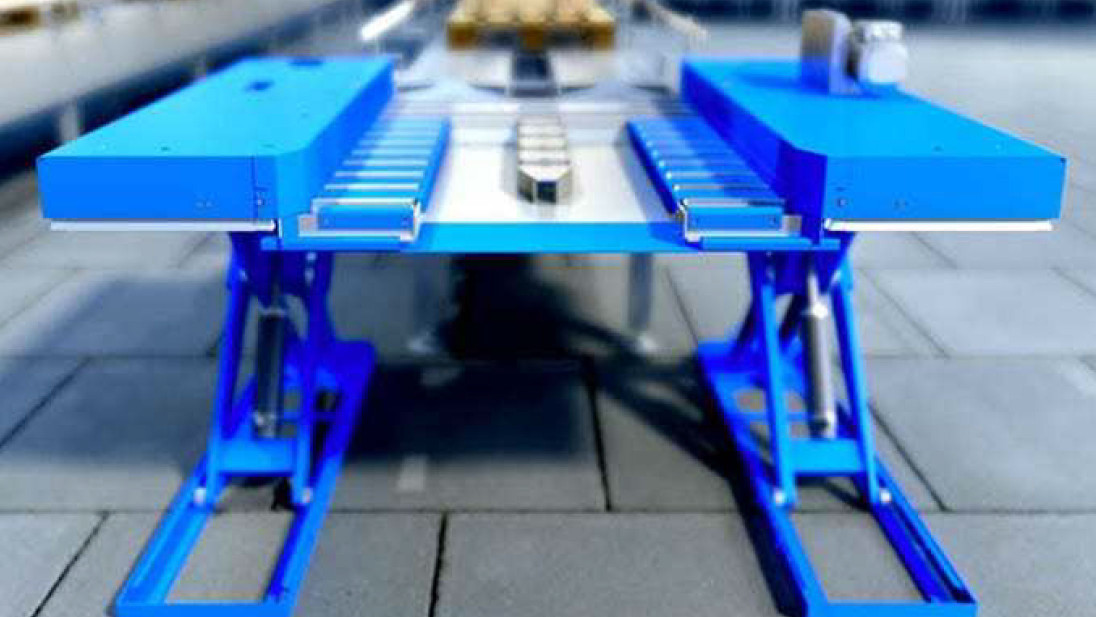

Водночас на ринку зустрічаються і моделі, що обладнані роликовими колесами. Така конструкція дозволяє переміщати стіл по робочій ділянці. Щоб забезпечити нерухомість при використанні, застосовують стопорні механізми, які блокують колеса.

Важелі ножичного механізму мають прямокутний профіль. Це дозволяє рівномірно розподілити вертикальне навантаження на всі вузли підйомника і знизити ризик виходу з ладу в результаті збільшення внутрішніх напружень металу.

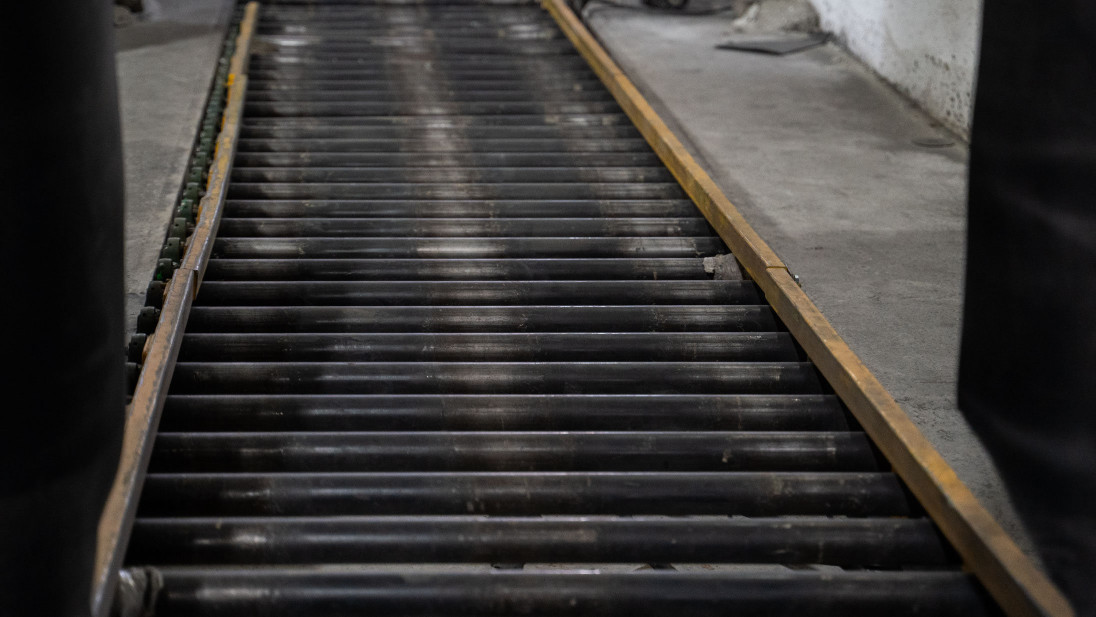

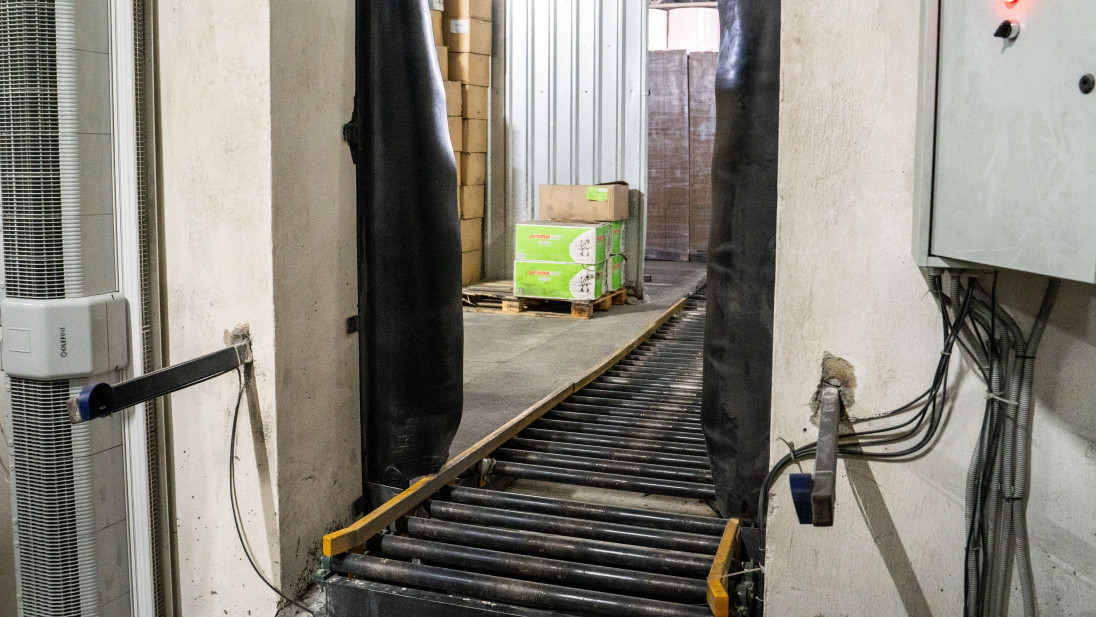

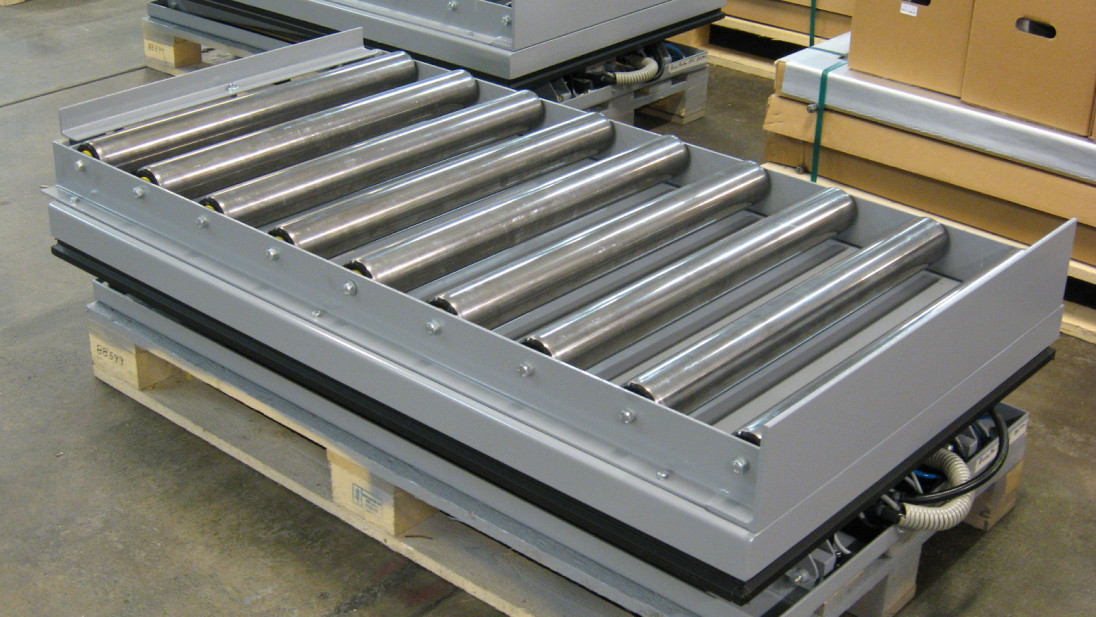

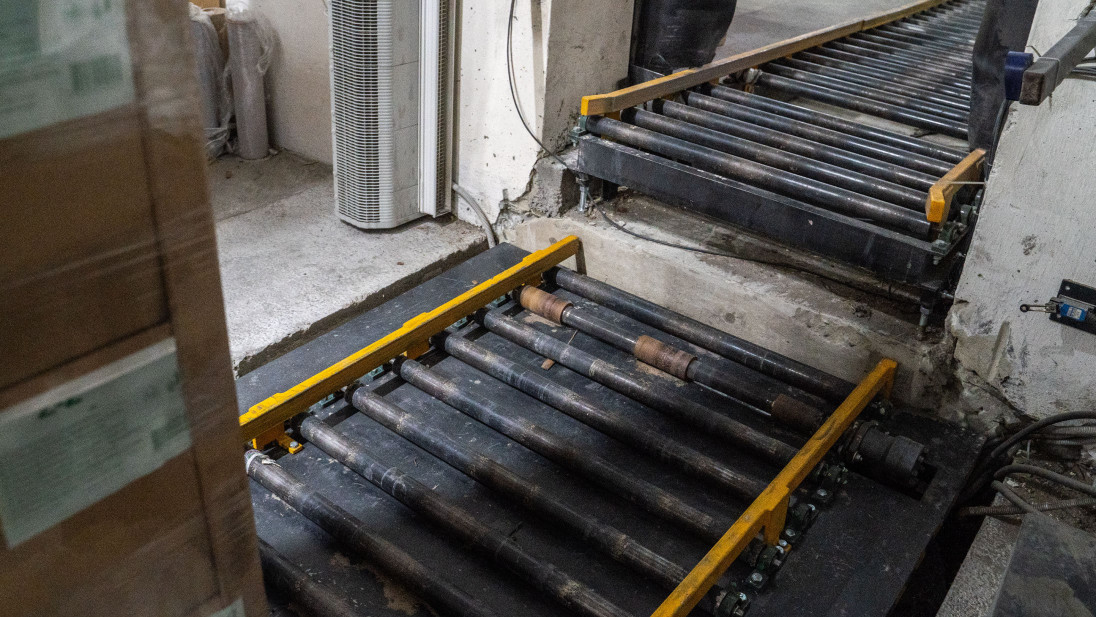

Верхня платформа має сегментну конструкцію, до складу якої входять роликові елементи. Вони необхідні, щоб передавати важкі вантажі на конвеєр для подальшої обробки або складування. Наприклад, якщо стрічка розташована на висоті до 1 метра, то за рахунок використання столу співробітники, які займаються обробкою продукції на конкретній ділянці, не будуть змушені здійснювати робочі операції в неприродному зігнутому стані. Це позитивно позначається на продуктивності праці, а також знижує ризик отримання «професійних» травм. Стіл може використовуватися як у складі конвеєра, так і на інших виробничих і складських ділянках.

Роликові елементи, розташовані на верхній платформі, можуть запускатися за допомогою електроприводу, яким оснащена роликова система. Це додатково знижує фізичне навантаження на персонал. З іншого боку, наявність приводного механізму робить необхідними додаткові витрати на обслуговування підйомного столу. Та все ж це досить швидко окуповується завдяки підвищенню продуктивності праці.

Основою для виготовлення підйомника служить конструкційна сталь марки 03Х17Н14М3 (європейське маркування — 1.4435 або X2CrNiMo17-12-3). Такий вибір обумовлений експлуатаційними властивостями цього сплаву, які, в свою чергу, диктуються його хімічним складом. Зміст вуглецю в сталі складає всього 0,03%. Також у сплаві наявні легуючі складники — хром (близько 17%) і нікель (13,5-15%), які підвищують міцність і стійкість до корозії, і марганець (1-2%), який збільшує стійкість до ударних навантажень без втрати пружності.

Всі металеві елементи конструкції покриті двокомпонентним складом на основі синтетичної епоксидної смоли з додаванням отверджувачів. Це дозволяє звести до нуля можливість виникнення корозії на окремих ділянках агрегата. Стійкість до окислення і появи іржі особливо важлива при установці підйомника в приміщеннях із високою вологістю повітря. Управління роботою вбудованих механізмів (гідравлічного циліндра, електропривода рольганга та ін.) здійснюється автоматично за допомогою спеціальної панелі.

У нашому асортименті наявні підйомні столи під торговим брендом Marco. Центральний офіс та основні виробничі потужності цієї компанії розташовані в місті Енгельхольм (Швеція). Marco AB працює в цій сфері вже понад 70 років. Вся представлена в нашому каталозі продукція в обов'язковому порядку проходить не тільки європейську, а й українську сертифікацію відповідно до стандарту ДСТУ EN 1570 до: 2013. На всі механізми надається гарантія від виробника терміном від двох років.
