Подъемный стол с роликами

Описание конструкции

Подъемный стол представляет собой устройство для подъема грузов. Он осуществляется посредством перемещения опор ножничного механизма с помощью гидравлического цилиндра. С одной стороны ножки закреплены; во время приведения в действие гидравлики изменяется только угол их наклона. Опоры, размещенные на другой стороне стола, передвигаются по горизонтальной оси. Конструкция выполнена таким образом, что при перемещении подвижных ножек расположенная наверху платформа поднимается выше или ниже.

Подъемники с роликами обычно (но не всегда) располагаются статично, а для их перемещения по рабочему пространству используется дополнительное оборудование (например, кран-балка). Без спецтехники перемещение стола не представляется возможным из-за массы — свыше 1000 кг. Это сводит к минимуму мобильность, однако за счет большого веса достигается практически полная неподвижность и устойчивость стола в ходе эксплуатации.

В то же время, на рынке встречаются и модели, которые оборудованы роликовыми колесами. Такая конструкция позволяет перемещать стол по рабочей области. Чтобы обеспечить неподвижность при использовании, применяются стопорные механизмы, блокирующие колеса.

Рычаги ножничного механизма имеют прямоугольный профиль. Это позволяет равномерно распределить вертикальную нагрузку на все узлы подъемника и снизить риск выхода из строя в результате увеличения внутренних напряжений металла.

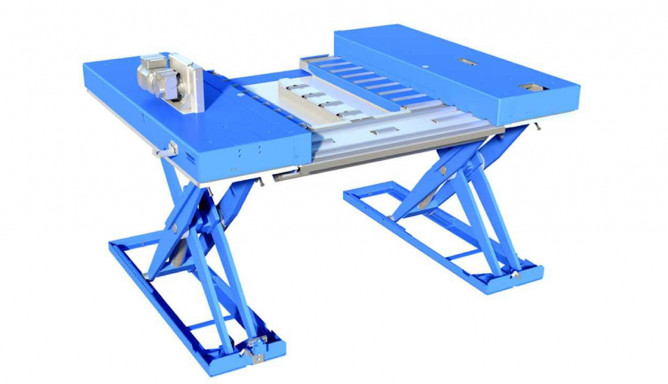

Верхняя платформа имеет сегментную конструкцию, в состав которой входят роликовые элементы. Они необходимы для того, чтобы передавать тяжелые грузы на конвейер для дальнейшей обработки или складирования. К примеру, если лента расположена на высоте менее 1 метра, то за счет использования стола сотрудники, занимающиеся обработкой продукции на конкретном участке, не будут вынуждены производить рабочие операции в неестественном согнутом состоянии. Это положительно сказывается на производительности труда, а также снижает риск получения «профессиональных» травм. Стол может использоваться как в составе конвейера, так и на других производственных и складских участках.

Роликовые элементы, расположенные на верхней платформе, могут приводиться в действие при помощи электропривода, которым оснащена роликовая система. Это дополнительно снижает физическую нагрузку на персонал. С другой стороны, наличие приводного механизма делает необходимыми дополнительные затраты на обслуживание подъемного стола. Тем не менее, это достаточно быстро окупается благодаря повышению производительности труда.

В качестве основы для изготовления подъемника используется конструкционная сталь марки 03Х17Н14М3 (европейская маркировка — 1.4435 или X2CrNiMo17-12-3). Такой выбор обусловлен эксплуатационными свойствами этого сплава, которые, в свою очередь, диктуются его химическим составом. Содержание углерода в стали составляет всего 0,03%. Также в сплаве присутствуют легирующие добавки — хром (около 17%) и никель (13,5—15%), которые повышают прочность и устойчивость к коррозии, и марганец (1—2%), который увеличивает стойкость к ударным нагрузкам без потери упругости.

Все металлические элементы конструкции покрываются двухкомпонентным составом на основе синтетической эпоксидной смолы с добавлением отвердителей. Это позволяет свести к нулю возможность возникновения коррозии на отдельных участках агрегата. Устойчивость к окислению и появлению ржавчины особенно важна при установке подъемника в помещениях с высокой влажностью воздуха. Управление работой встроенных механизмов (гидравлического цилиндра, электропривода рольганга и др.) осуществляется автоматически посредством специальной панели.

В нашем ассортименте присутствуют подъемные столы под торговым брендом Marco. Центральный офис и основные производственные мощности этой компании расположены в городе Энгельхольм (Швеция). Marco AB работает в этой сфере на протяжении уже более 70-ти лет. Вся представленная в нашем каталоге продукция в обязательном порядке проходит не только европейскую, но и украинскую сертификацию согласно стандарту ДСТУ EN 1570:2013. На все механизмы предоставляется гарантия от производителя сроком от двух лет.
