Консольні стелажі: огляд типів і рішень для довгомірних вантажів

Стандартна паллетна система зберігання — універсальне і зручне рішення для більшості складських завдань. Але щойно мова заходить про труби, металопрокат, пиломатеріали або меблеві щити, вона перестає працювати. Ці вантажі або не вміщаються в стандартний паллет, або деформуються без рівномірної підтримки по всій довжині, або взагалі не мають жорсткої форми, що унеможливлює штабелювання.

Консольний стелаж вирішує цю проблему конструктивно: горизонтальні несучі консолі кріпляться до вертикальних колон, утворюючи відкриту передню частину без жодних вертикальних стійок або поперечних балок по всій довжині зони завантаження. Вантаж укладається прямо на консолі, і до нього завжди є прямий боковий доступ по всій довжині.

Де консольні стелажі незамінні

Консольні стелажі широко використовуються в різних галузях для роботи з нестандартними або великогабаритними матеріалами: пиломатеріали — довгі дошки, фанера і брус; труби і фітинги — металеві, ПВХ або пластикові; сталеві балки і будівельні конструкції; килими і рулонні покриття; меблеві щити і плити.

Крім того, такі стелажі активно застосовуються для зберігання алюмінієвого і пластикового профілю, вікон, дверей і фасадних панелей, рулонів тканини і поліетилену. Спільна риса всіх цих вантажів — значна довжина відносно ширини і висоти, через яку стандартна паллетна система не підходить.

Основні типи конструкцій

На ринку представлено кілька основних типів консольних стелажів, і вибір між ними визначається розміром і вагою вантажів, доступним простором, потребами в доступі і специфікою галузі.

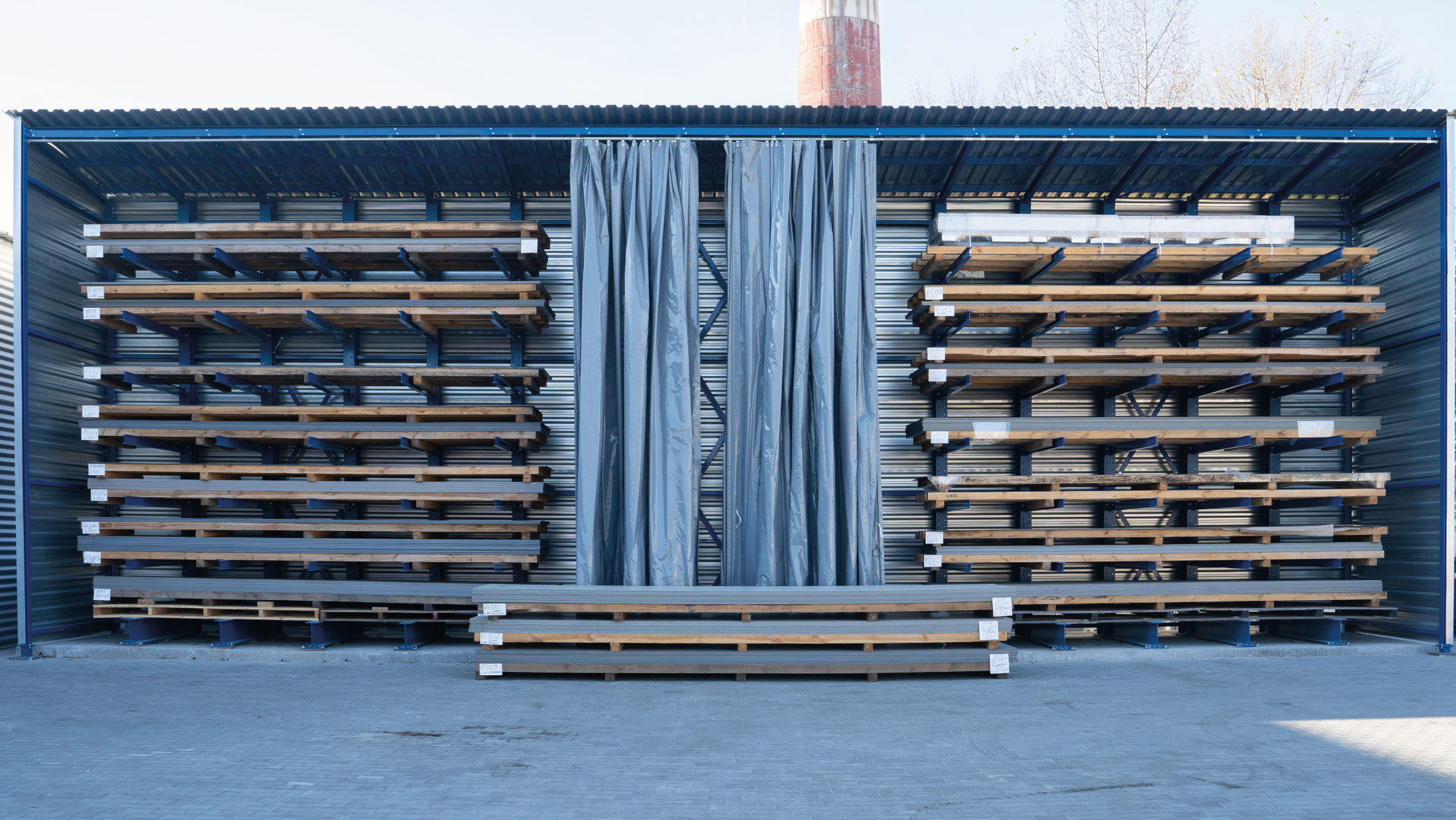

1. Односторонні консольні стелажі — консолі кріпляться лише з одного боку колони. Оптимальні для розміщення вздовж стін або як крайні секції ряду. Менш стійкі, ніж двосторонні, оскільки момент навантаження не компенсується з протилежного боку — і їхні навантажувальні характеристики дещо нижчі.

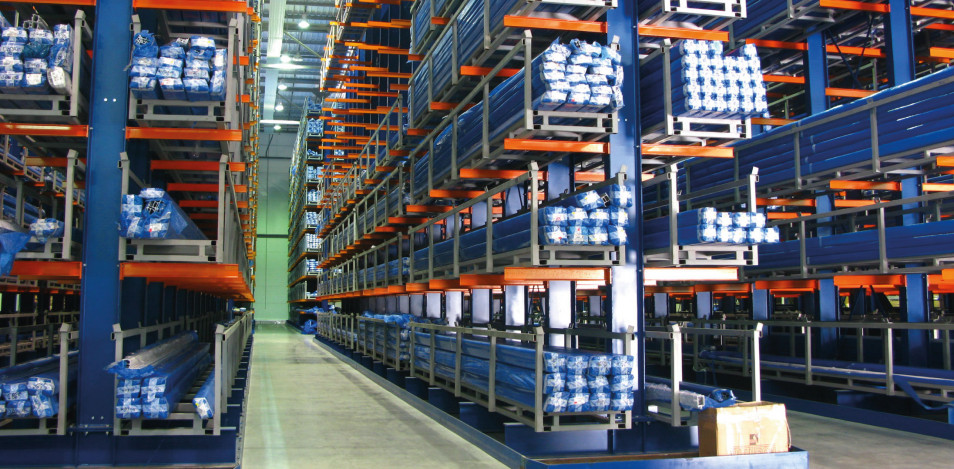

2. Двосторонні консольні стелажі — консолі кріпляться з обох боків однієї колони. Конструкція значно стійкіша, оскільки навантаження врівноважується з двох сторін. Такий варіант забезпечує більшу місткість і доступність, оскільки дозволяє завантажувати і відвантажувати товар з двох проходів одночасно.
3. Мобільні консольні системи — секції встановлені на рухомих платформах, що переміщуються рейками. Дозволяють суттєво збільшити щільність зберігання: між рядами зберігається лише один активний прохід, тоді як інші щільно притиснуті одне до одного. Актуальні для складів з дефіцитом площі і вантажами з невисокою частотою відбору.
4. Вузькопрохідні консольні системи (VNA) — розроблені для максимальної щільності зберігання там, де оптимізація простору є критичною. Конструкція з напрямними рейками в основі або в підлозі дозволяє спеціалізованій техніці працювати у значно вужчих проходах, ніж стандартні системи.

Матеріали і профілі: від чого залежить вантажопідйомність

Несуча здатність консольного стелажа визначається не лише конфігурацією, а й матеріалом і перерізом профілів, з яких він виготовлений.

1. Стійки (колони) виготовляються двох основних типів: складовий прямокутний профіль — для середніх навантажень, і двотавровий профіль (I-beam) — для важких і надважких умов. Двотавр має значно вищу стійкість до вигину при осьових і бокових навантаженнях, що критично для висотних конструкцій.
2. Консолі (кронштейни) виготовляються з гнутого профілю для середніх навантажень або з гарячекатаного профілю для важких вантажів. Легкі колони на основі 4-дюймового двотавра з кроком регулювання консолей 3 дюйми підходять для середніх і важких вантажів, тоді як важкі колони на основі 5-дюймового двотавра з кроком 4 дюйми призначені для максимальних навантажень — сталевих балок, пиломатеріалів, важких труб.
3. З'єднання консолей зі стійками бувають нерознімними (зварними) і рознімними. Рознімні з'єднання практичніші: вони дозволяють регулювати висоту консолей при зміні номенклатури вантажів. Серед рознімних з'єднань виділяють болтові, клинові і на зачепах. З'єднання на зачепах зручне для швидкого перерозподілу рівнів, особливо якщо габарити вантажів регулярно змінюються.
4. Розкоси і стяжки з'єднують колони між собою по вертикалі і діагоналі, забезпечуючи жорсткість рядів і стійкість всієї конструкції. Консолі додатково закріплюються горизонтальними або діагональними стяжками, що підвищує їхню несучу здатність.

Захист від корозії і покриття

Стандартні консольні стелажі для закритих складів виготовляються з фарбованої сталі. Для роботи на відкритому майданчику або в умовах підвищеної вологості, агресивного середовища і перепадів температур використовуються оцинковані кріплення і антикорозійне покриття рами.
Колір консолей нерідко несе функціональне навантаження: жовті, оранжеві або червоні консолі позначають зони підвищеної уваги, полегшують навігацію і є частиною системи маркування складу.

Вантажопідйомність і розрахунок параметрів

При проєктуванні консольного стелажа ключових параметрів кілька.

1. Вантажопідйомність однієї консолі — визначається виходячи з максимальної ваги вантажу на одному кронштейні. Важливо враховувати не лише вагу одиниці товару, а й кількість одиниць, що можуть одночасно лежати на консолі.
2. Крок між колонами — напряму впливає на несучу здатність консолей: чим більша відстань між колонами, тим вищий момент вигину. Стандартні кроки — від 1 до 2 метрів. При зберіганні 6-метрового прокату крок підбирається так, щоб не допускати критичного прогину консолі під навантаженням.
3. Кут нахилу консолей — стандартне рішення для більшості вантажів. Невеликий нахил вгору (зазвичай 3–5°) запобігає мимовільному сповзанню вантажу і є стандартним рішенням для більшості застосувань.
4. Установка швелера поперек консолей — обов'язкова для вантажів без жорсткого корпусу, що можуть прогинатися між точками опори. Поперечний швелер рівномірно розподіляє навантаження і запобігає деформації середніх консолей.

Сучасні тенденції: що змінилося

Консольні стелажі отримують технологічне оновлення. Традиційно використовувані для зберігання деревини, труб і меблів, сучасні системи розробляються з модульною конструкцією, що дозволяє швидко змінювати планування відповідно до потреб складу. Підвищена вантажопідйомність за рахунок удосконалених матеріалів і інженерних рішень дозволяє зберігати важчі вантажі без шкоди для стійкості конструкції.
Окремий напрям — інтеграція IoT-датчиків у конструкцію стелажів для моніторингу навантаження в реальному часі. Такі системи сигналізують про перевищення допустимого навантаження або ознаки деформації ще до того, як проблема стає критичною.

Техніка для обслуговування: від ручного відбору до кранів

Вибір техніки для обслуговування консольних стелажів залежить від висоти конструкції і характеристик вантажу.

• Для стелажів висотою до 2,5–3 м і відносно легких вантажів достатньо ручного відбору. Для висот 3–8 м застосовують вилковий навантажувач зі стандартними або подовженими вилами. Для висотних конструкцій і важких вантажів — кран-балка або консольний кран, змонтований над зоною.

Важливий нюанс: консольні стелажі активно використовуються на лісопилках, складах сантехнічного обладнання і в деревообробних цехах саме через зручний бічний доступ до довгомірних вантажів. Для таких застосувань часто потрібні подовжені вилові адаптери або спеціальні захвати, що рівномірно підтримують вантаж по всій довжині.

Безпека: специфіка довгомірних вантажів

Труба або профіль довжиною 6 метрів при падінні накриває значно більшу площу, ніж стандартний паллет. Це формує специфічні вимоги до організації зони зберігання.

Обов'язкові заходи:

• обмежувачі на кінцях консолей, що запобігають мимовільному сповзанню вантажу
• чітке маркування максимального навантаження на кожному рівні з боку проходу
• заборона перебування персоналу в зоні нижче вантажу під час підйому і переміщення
• регулярна перевірка кріплень консолей, стану з'єднувальних елементів і анкерних болтів
• захист нижніх частин колон відбійниками в зонах руху техніки

Підсумок

Консольний стелаж — це не альтернатива паллетній системі, а спеціалізоване рішення для окремого класу вантажів. Відкрита передня частина без перешкод забезпечує прямий доступ і чітку видимість, а модульна конструкція дозволяє додавати секції у міру зростання потреб. Правильно підібрана конфігурація з урахуванням типу вантажу, вантажопідйомності консолей, кроку між колонами і організації проходів перетворює зберігання довгомірів з хаотичного процесу на чіткий і безпечний.
