У цьому огляді ми хочемо показати наш перший реалізований в Україні ножичний підйомний стіл. Нам було дуже цікаво, як покаже себе гідравлічний підйомник виробництва «Marco» після 4-х років експлуатації, тому ми домовилися з замовником і поїхали на сервісний огляд, прихопивши з собою камеру. Не приховуємо, що трохи хвилювалися, все-таки це був наш перший досвід інсталяції подібного обладнання :)
Для яких же цілей був встановлений гідравлічний підйомний стіл?

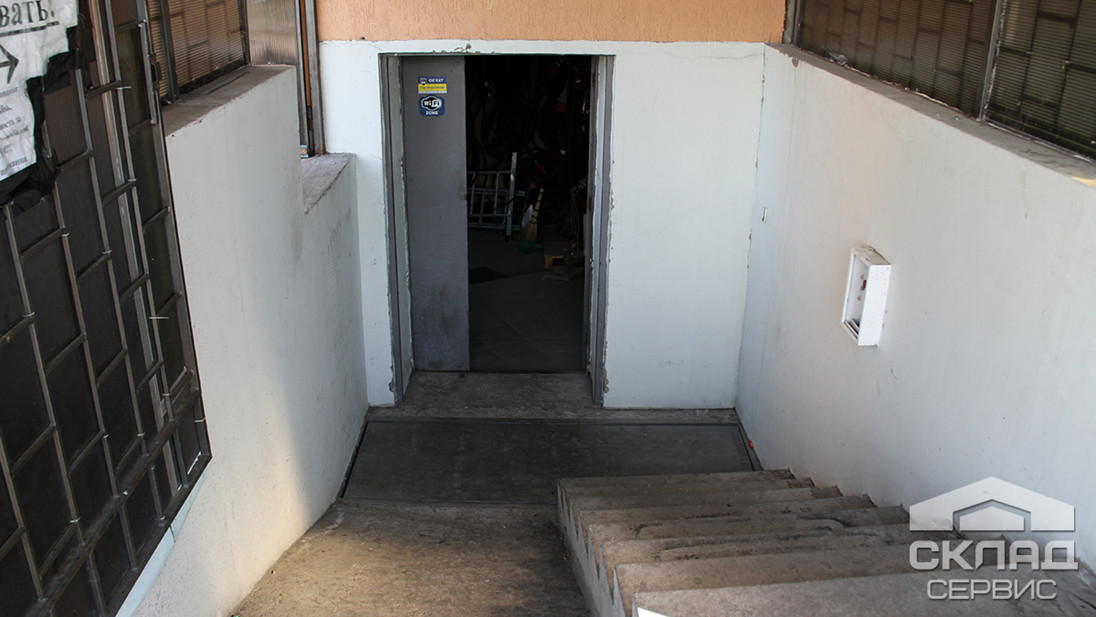

Перед нами стояла технічна задача організувати подачу і вивантаження важких вантажів в складське приміщення київського магазину, що продає музичне обладнання та інструменти. Склад знаходиться в підвальному поверсі будівлі, а двері складу знаходиться на 1,6 м нижче рівня землі.
Встановивши підйомний стіл, клієнт значно спростив собі і своєму персоналу процес завантаження/вивантаження товарів, до того ж існуючий пандус має великий кут нахилу і не призначений для безпечного переміщення важкого дорогого обладнання.
Підйомний стіл має такі характеристики:
розмір платформи - 2250х800 мм
висота підйому - 1,6 м
вантажопідйомність - 500 кг
час підйому - 33 сек.

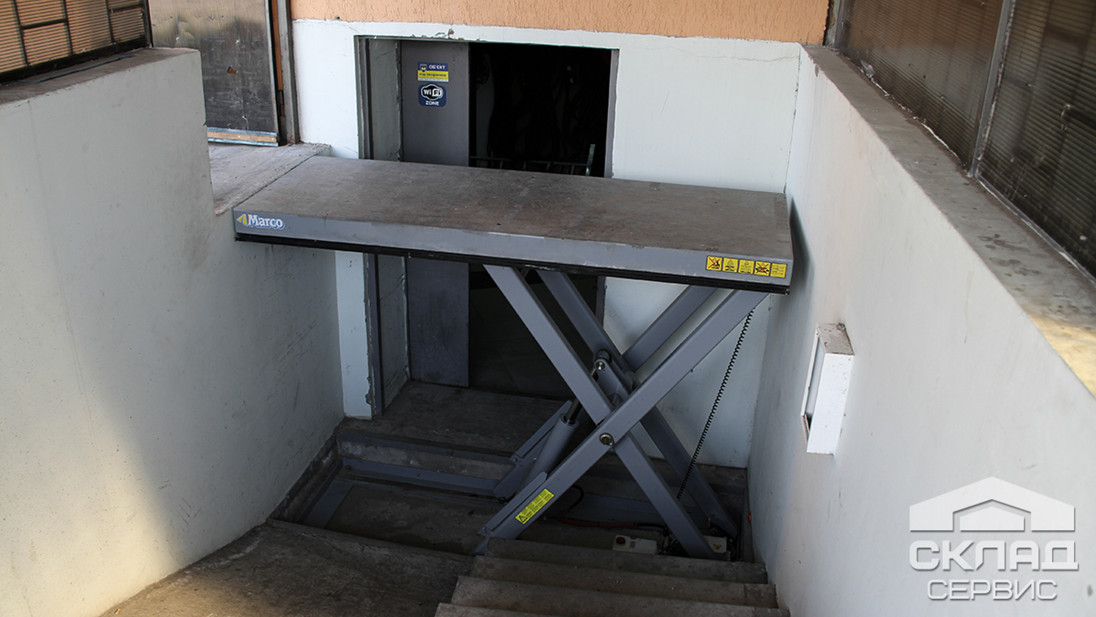

На фото – сторона, з якої завантажуються вантажі на підйомник: ідеальне відповідність рівня і мінімальний зазор між платформою і бетонної майданчиком без праці дозволяє завантажувати товар на підйомний стіл.

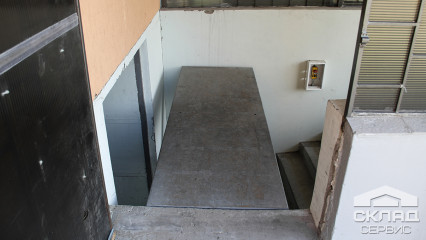

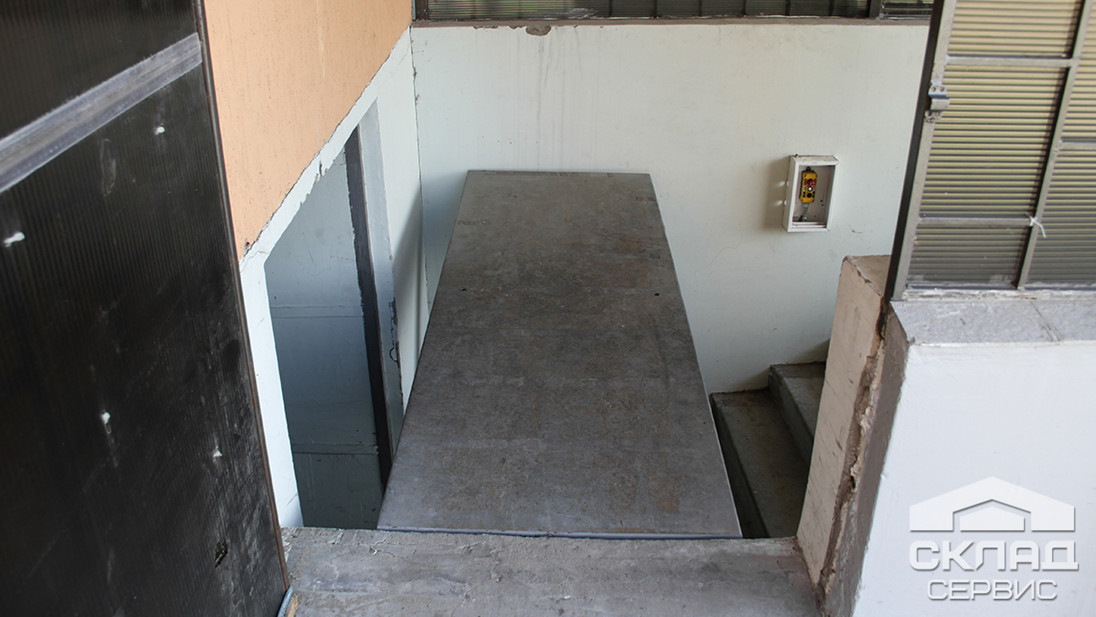

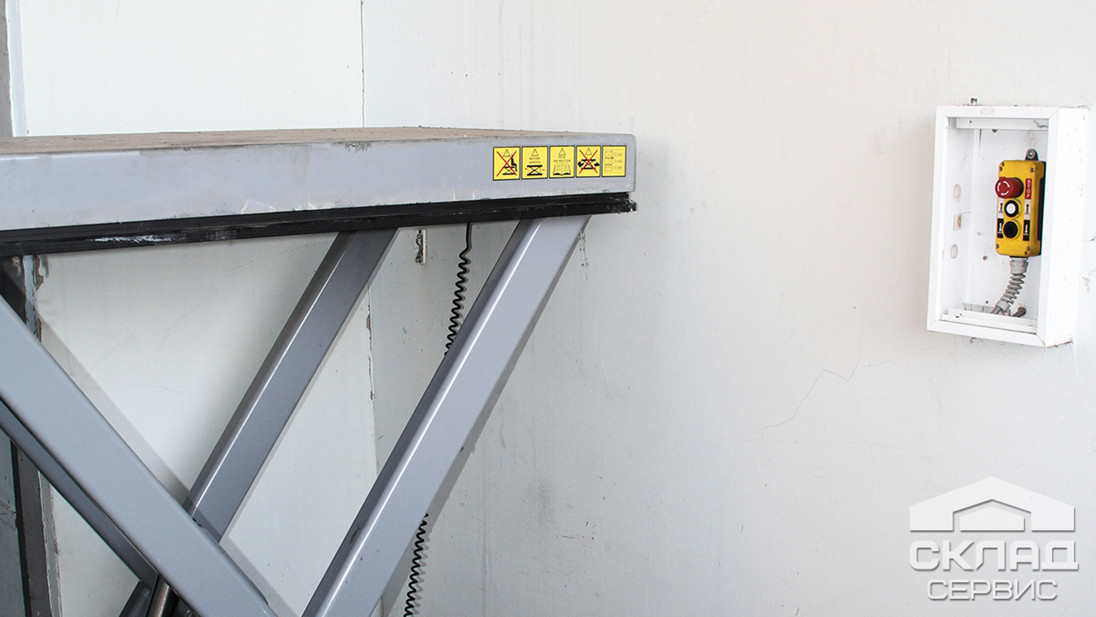

Коли гідравлічний стіл знаходиться в нижньому положенні, про підйомнику можна здогадуватися лише за наявності пульта з кнопками на стіні і металевій платформі в підлозі. Підсумки сервісного огляду: за 4 роки роботи підйомний стіл пропрацював без будь-яких проблем і показав себе відмінно, за цей час замовникові довелося всього лише 1 раз замінити гідравлічне масло.

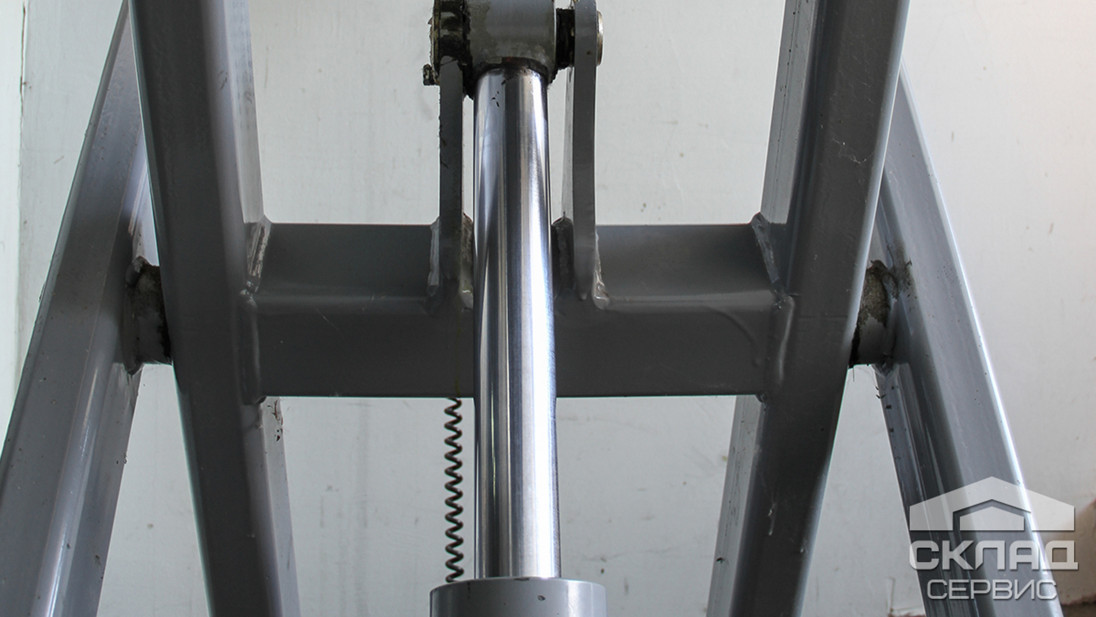

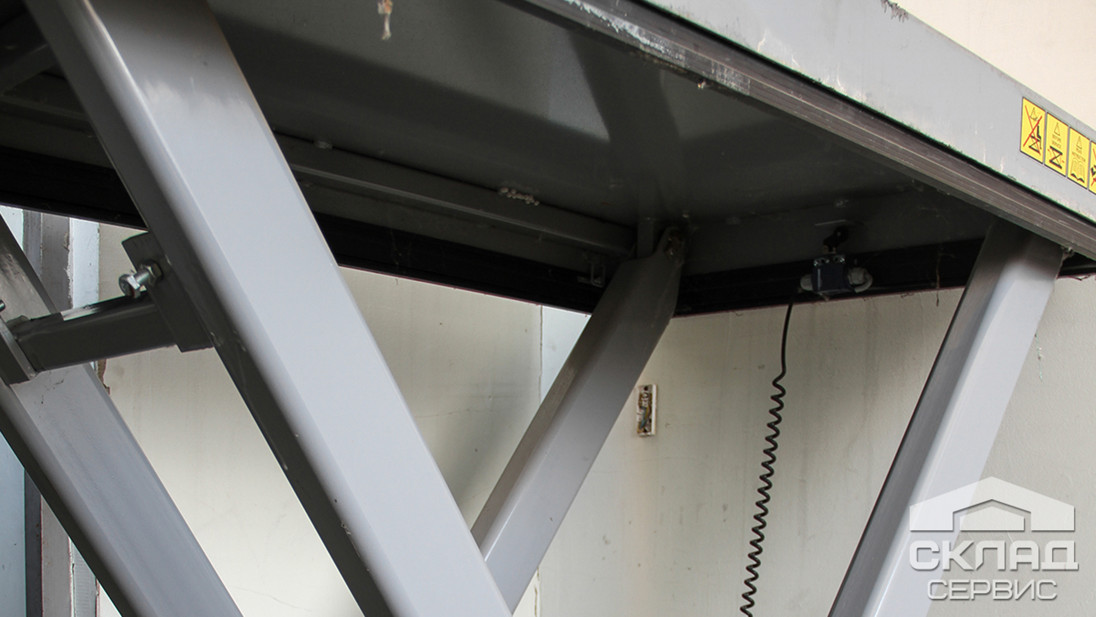

Як видно на фото, всі механізми і вузли в ідеальному стані, нічого не погнувся, не разболталось і не заіржавіло. Під час тривалої служби тільки потерлася фарба на робочій поверхні платформи, але це легко вирішується повторної фарбуванням. При дотриманні належних правил експлуатації цей підйомний стіл без ремонту прослужить замовнику ще багато років.
Також ми зняли короткий відеоогляд, що демонструє роботу підйомного столу:
Відеоогляд проєкту
Галерея
В проєкті ми використовували
- Вантажопідйомність: до 10 000 кг
- Клас захисту: IP54
- Може використовуватися на виробництві, складі або станції техобслуговування
- Автоматична система управління
Опис конструкції Підйомний стіл з одинарними ножицями складається з опорної конструкції, ножичного механізму, верхньої платформи для розміщення вантажу й електрогідравлічного вузла. Опорна площина має плоску форму; в деяких випадках на ній передбачені напрямні рейки для колісних елементів ножичного
