Проект максимум – стелажі «Мега» + стелажі «Смарт» + захист
Задача
Опис проєкту

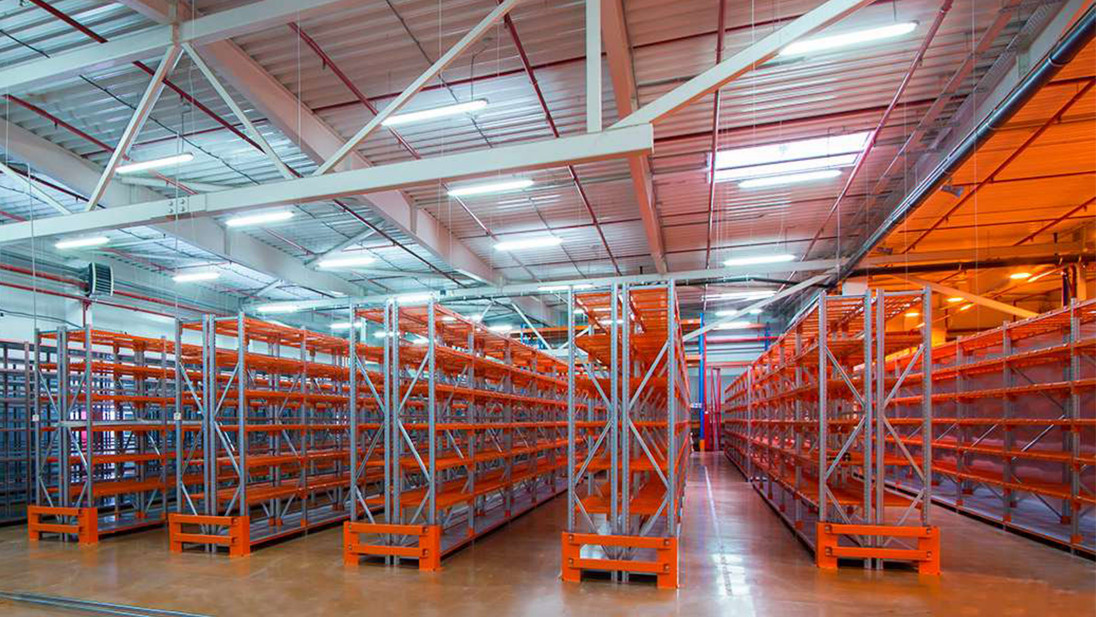

На фото видно, що склад обладнаний двома видами стелажних систем – стелажами «Мега» і стелажами «Смарт».
Звертаємо вашу увагу на те, що стелажі встановлені на мезоніні над доками. Цю можливість мало хто використовує, а даремно. Установка стелажів саме в цій частині складу дозволяє максимально ефективно використовувати простір складського приміщення і прискорити прийом та відвантаження товару.
Та навіть з урахуванням того, що стелажі інстальовані на мезоніні, стелі приміщення дозволили встановити секції висотою 2500 мм, по сім ярусів в кожній секції. Це дало можливість забезпечити більш 1422 квадратних метрів додаткової корисної площі зберігання на складі.

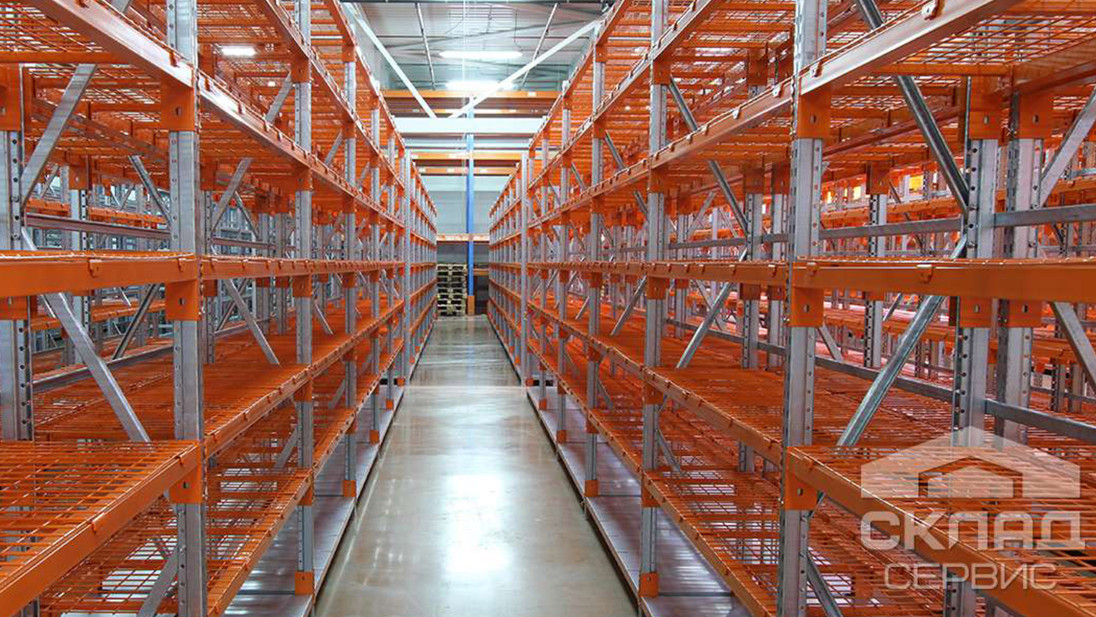

Стелажі «Мега» складаються з вертикальних стійок, з'єднаних між собою діагональними зв'язками, горизонтальних балок (траверси) і полиць.

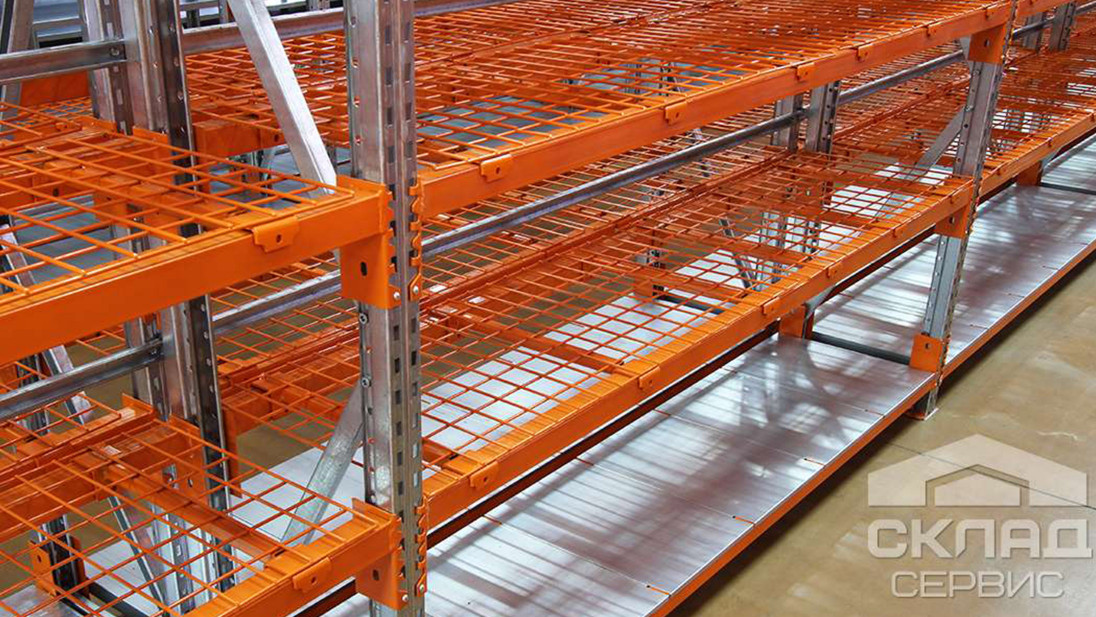

У цьому проекті стелажі «Мега» нестандартно укомплектовані сітчастими полицями, замість звичних суцільних металевих шаф або полиць з ДСП.
це Пов'язано з тим, що продукція, яка буде складуватися на полицях містить спирт і вимогам пожежної безпеки повинна зберігатися на стелажах, на кожному рівні яких встановлені спринклери. Щоб вирішити складну і дорогу процедуру установки системи пожежогасіння, були встановлені сітчасті полиці, щоб у разі пожежі, вода могла вільно протікати на всі яруси зберігання зверху вниз. Нижній ярус – металеві оцинковані полиці.

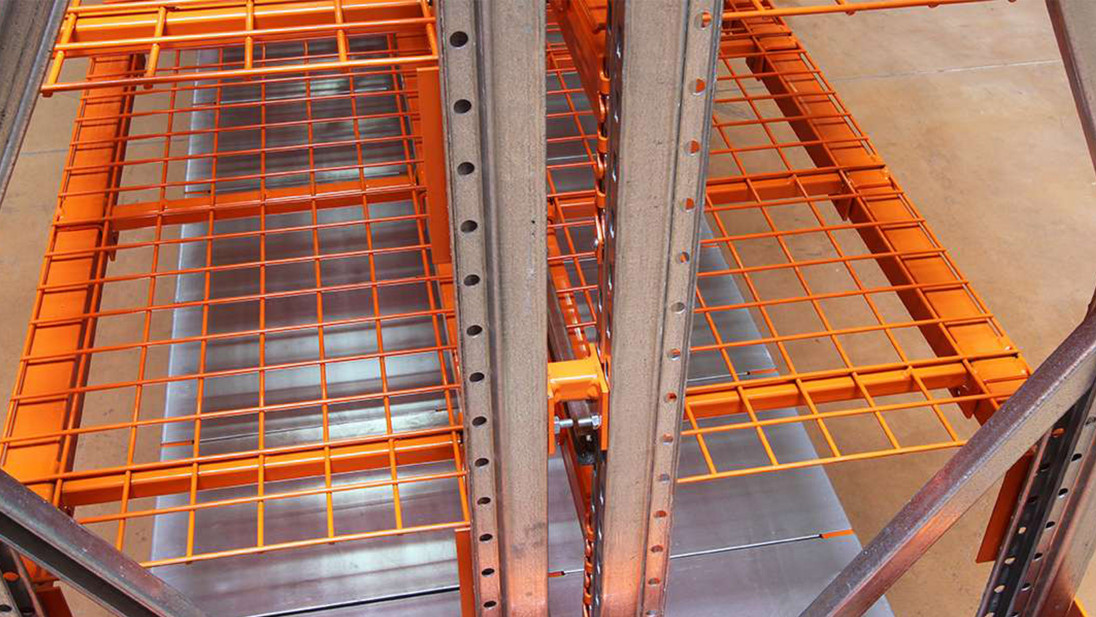

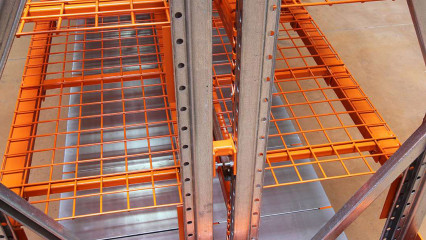

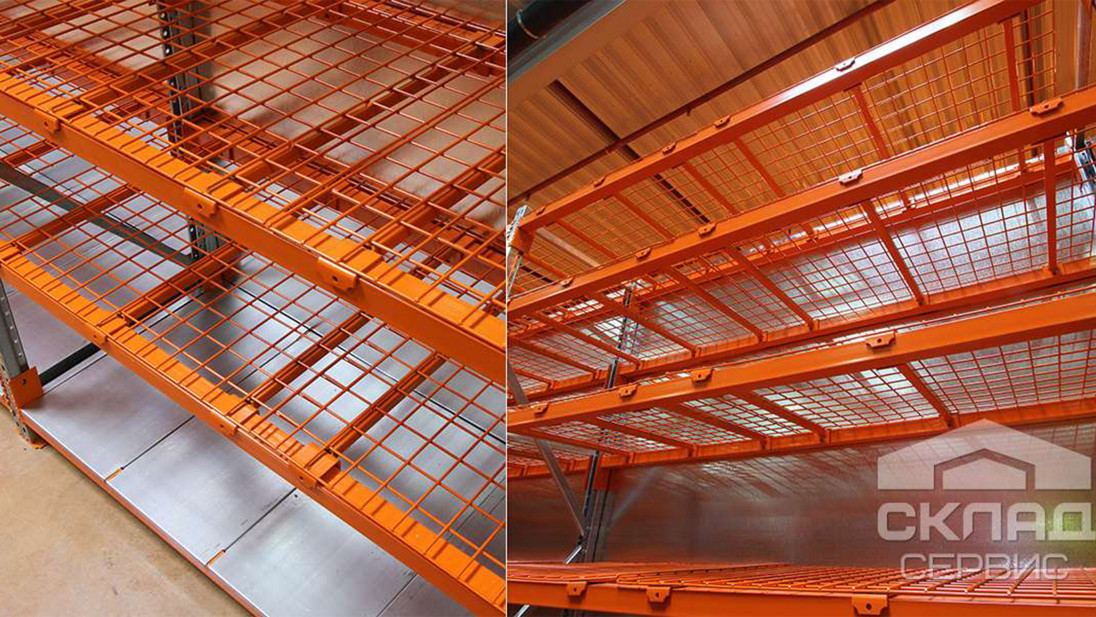

Решітки зварні полиці складаються з перемичок, на які зверху наварены сітки, за рахунок чого полиці легко укладаються на траверси і при необхідності так само легко знімаються для обробки спецзасобами.
Відомо, що для більшої стійкості і монолітності ряди з'єднуються між собою межрядными сполуками.
В цей раз, щоб максимально використовувати складське простір, наші інженери розробили креслення, мабуть, з самим мінімальним межрядным з'єднанням в історії роботи «Склад-Сервіс». Але хочемо зазначити, що при цьому всі технічні норми були суворо дотримані відповідно до вимог замовника.

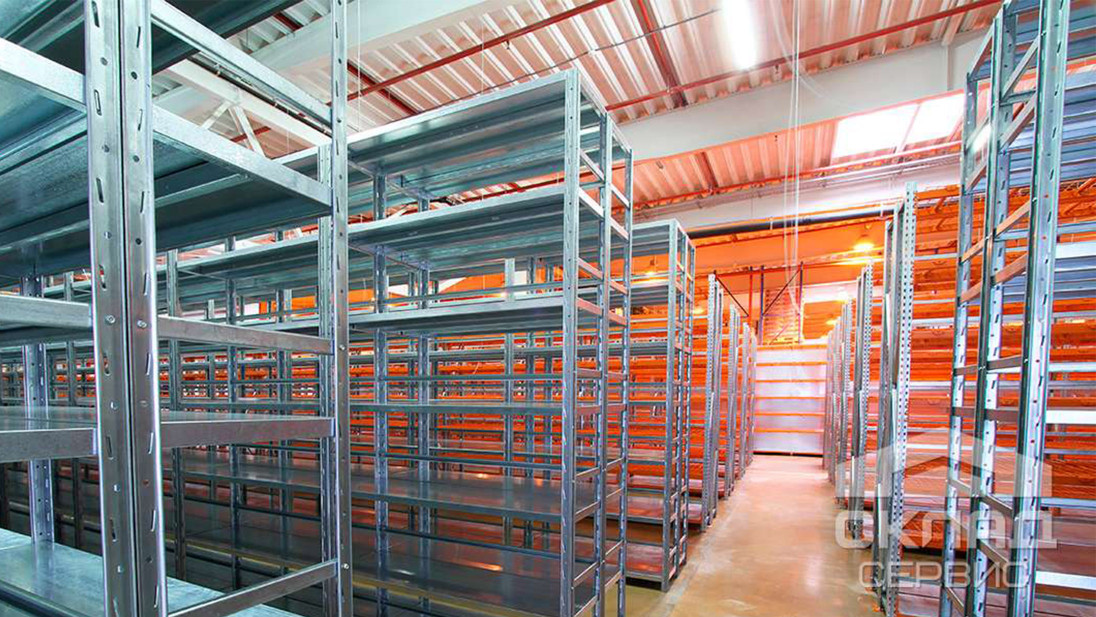

«Добрими сусідами» для стелажів «Мега» стали стелажі «Смарт». Поличкові стелажі «Смарт» на сьогоднішній день – краща система зберігання серед легких поличних конструкцій. І наш замовник в цьому переконався на особистому досвіді.
Всі елементи конструкції мають завальцованные краю. Завдяки цьому утворюються додаткові ребра жорсткості, а метал, таким чином, не ріже руки працівникам складу.

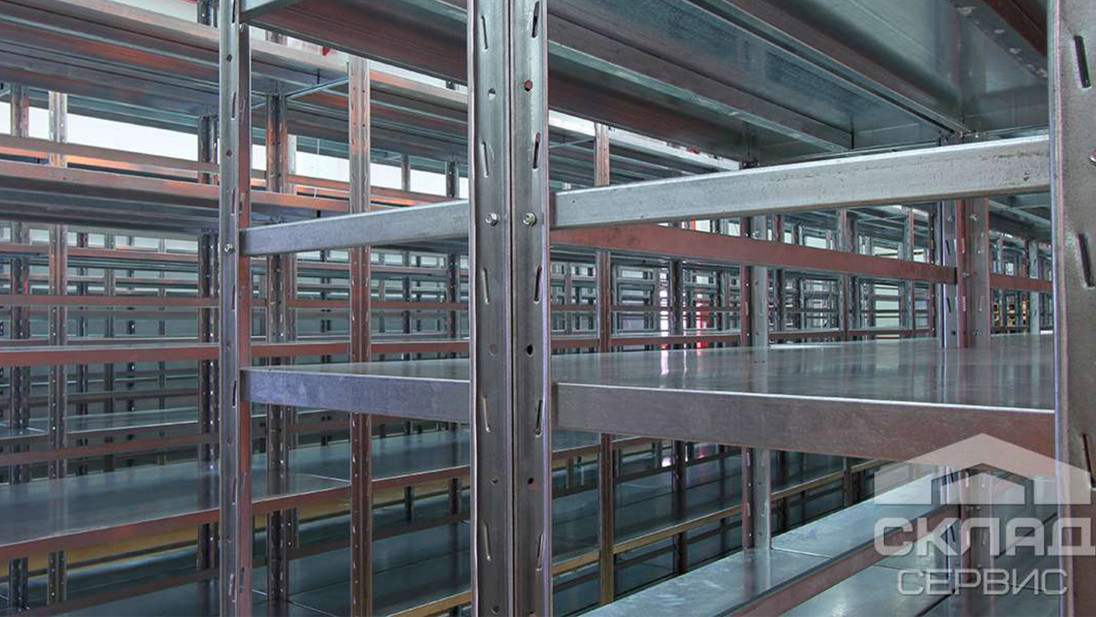

Як видно на фото, під полицями встановлені металеві перемички – ребра жорсткості. Вони забезпечують додаткову жорсткість конструкції і виключають прогин полиці.

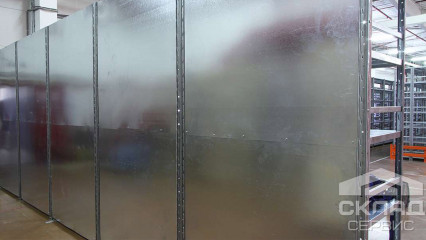

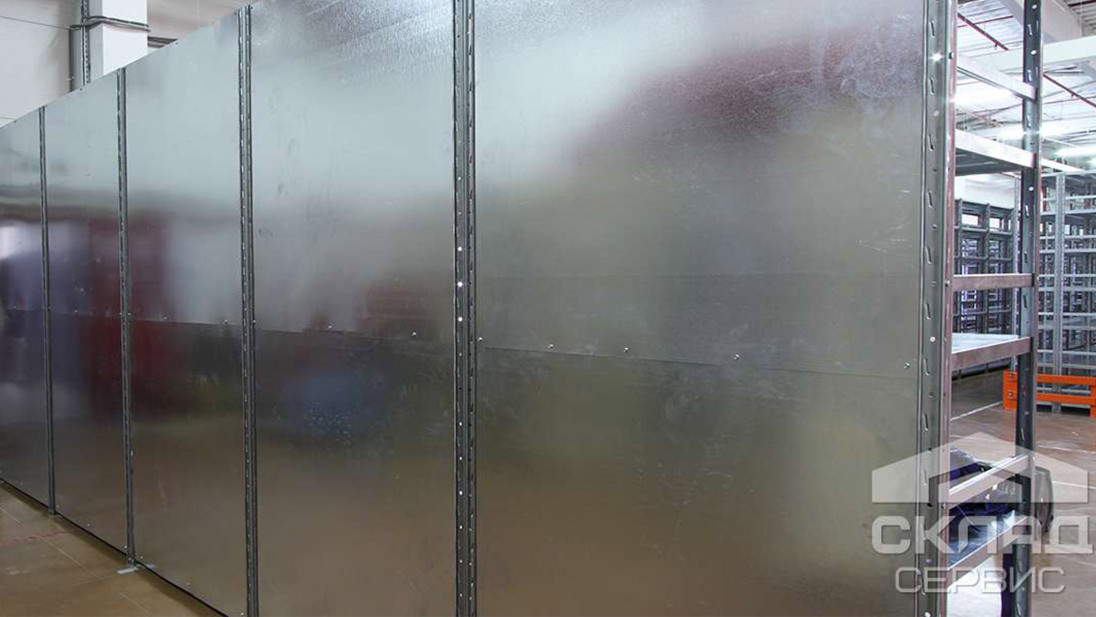

Стелажні ряди, які межують з проходом для персоналу і ті ряди, які стоять на краю мезоніну, зашиті металевими оцинкованими листами.
У першому випадку така конструкція зберігає товар від сторонніх рук, а в другому - виключає ризик перекидання товару або вантажу на співробітників, що працюють під мезоніном.
Захист стелажів – дуже важлива деталь. Цього разу ми працювали з компанією, де розуміють, що економія не завжди виправдана.

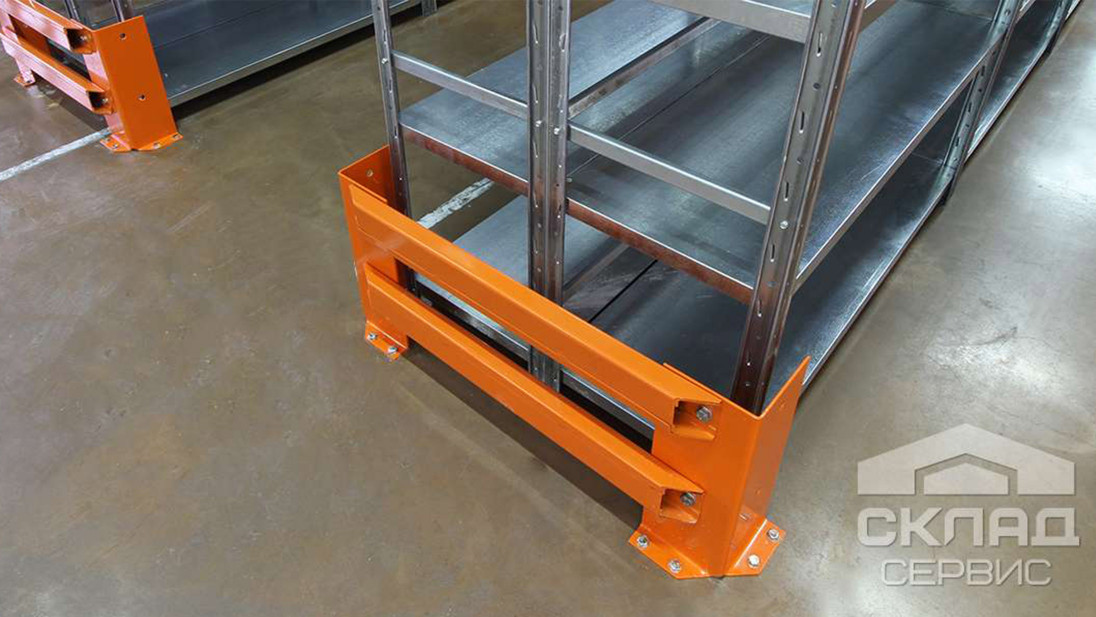

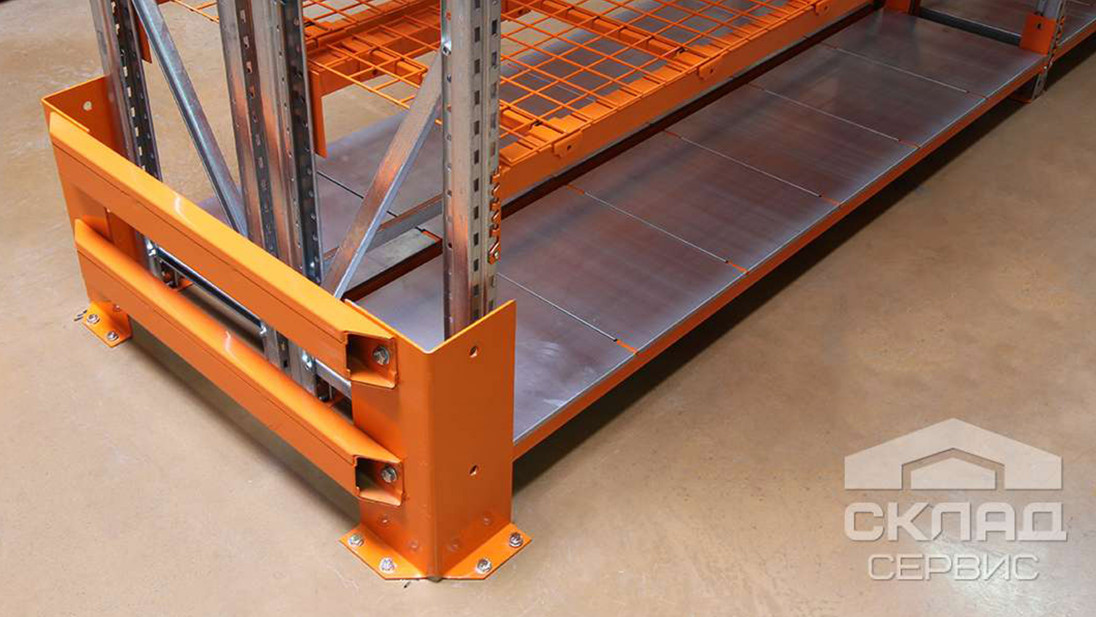

На складі, працює навантажувальна техніка, тому щоб уберегти стелажі від її ударів торцях були встановлені захисту, і це правильно.
Цей огляд знову показує, що «Склад-Сервіс» реалізує в тому числі і нестандартні проекти. Тому що нам подобається, коли у вас на складі порядок.
Галерея
В проєкті ми використовували
- Навантаження на полицю/стелаж: до 140/1000 кг
- Довжина/глибина полиці: 600-1200/300-600 мм
- Компактна конструкція: ефективне використання корисного об'єму
Опис конструкції Стелаж металевий поличний складається всього з двох основних елементів: (1) Г-подібні стійки з кількома загинами, що одночасно забезпечують жорсткість і є елементами кріплення сусідніх секцій. (2) Суцільні металеві полиці, які дуже легко монтуються за рахунок самозаклинюв
- Навантаження на полицю/стелаж: до 700/3000 кг
- Довжина/глибина полиці: 600-1200/400-1000 мм
- Компактна конструкція: ефективне використання корисного об'єму
Опис конструкції Основні елементи стелажів «Мега» – рами і траверси. Рама складається зі стійок шириною профілю 50 мм, з'єднаних між собою системою розпірних зв'язок гвинтовим з'єднанням. Перфорація по всій висоті стійки з кроком 50 мм забезпечує оптимальну конфігурацію стелажа пі
