Платформа для складу, або як збільшити площу приміщення?
Задача
Опис проєкту
«Склад Сервіс» перш вирішував подібні завдання. Після того, як наші фахівці більш детально вивчили специфіку і призначення об'єкта, нами була спроектована і змонтована система перекриттів (платформа) висотою 4,0 м і навантаженням 600 кг м. кв.
Загальна площа платформи 298 кв. м.
Конструктивні елементи встановленої системи – це металеві колони-опори, основна та другорядна ферми, сходи, хрестоподібні зв'язки, настил підлоги, сітчасті огорожі,перегородки, зсувні та розпашні ворота.
Основою для платформи служать 16 вертикальних металевих колон. Невелика кількість колон дає можливість для вантажної техніки легко переміщатися, а також можливість розмістити різноманітне габаритне обладнання під платформою.

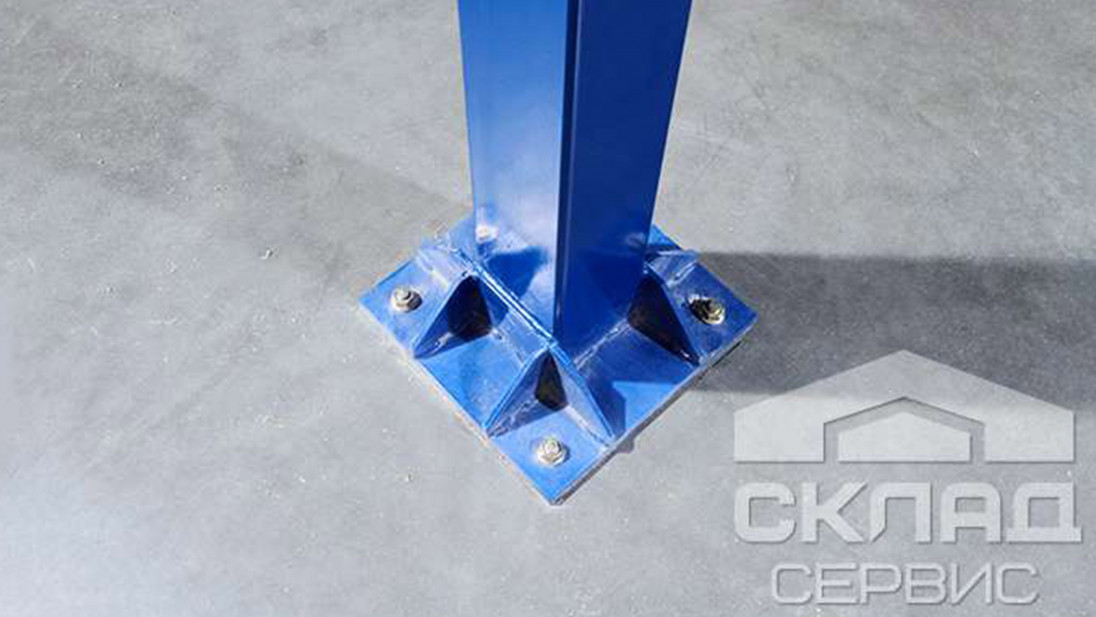

Широка підошва (п'ятка) надійно кріпиться до підлоги анкерними болтами і дозволяє рівномірно розподіляти навантаження на підлогу приміщення. Всі розрахунки конструкції виконані згідно норм FEM 10.3.01 і10.2.03.
Основна та другорядна балки перекриття являють собою зварні ферми із стандартного металопрокату. Варто відзначити, що балки між собою фіксуються додатковими рамками, які додають фермам жорсткість на скручування.

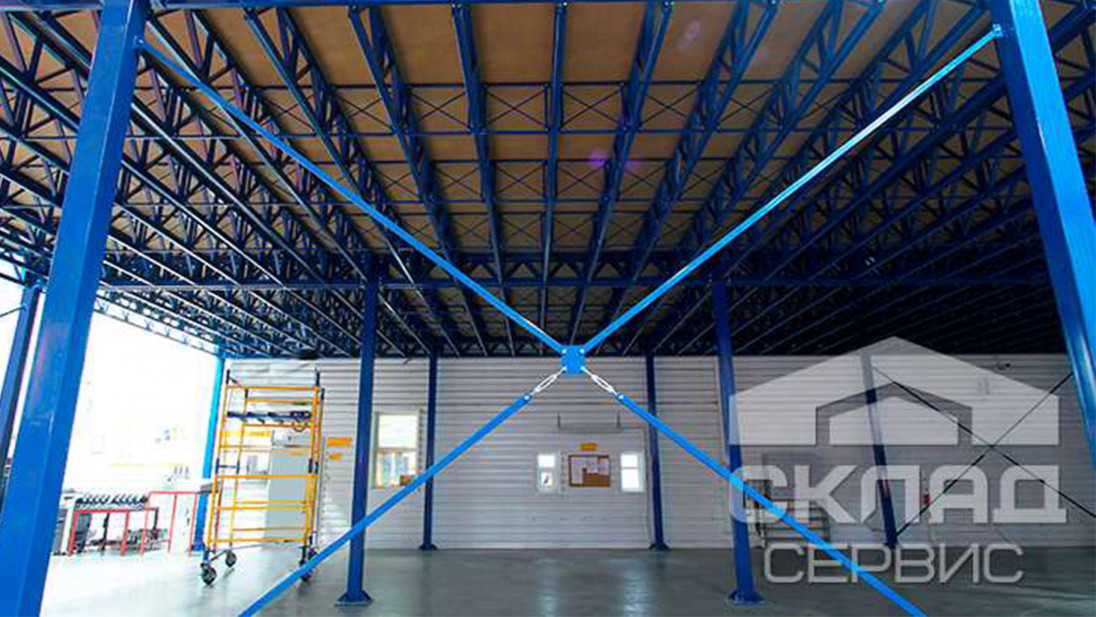

В деяких прольотах між колонами для жорсткості всієї системи встановлюються хрестоподібні зв'язки. Зв'язки встановлювалися так, щоб незагороджувати проїзди і проходи під платформою.

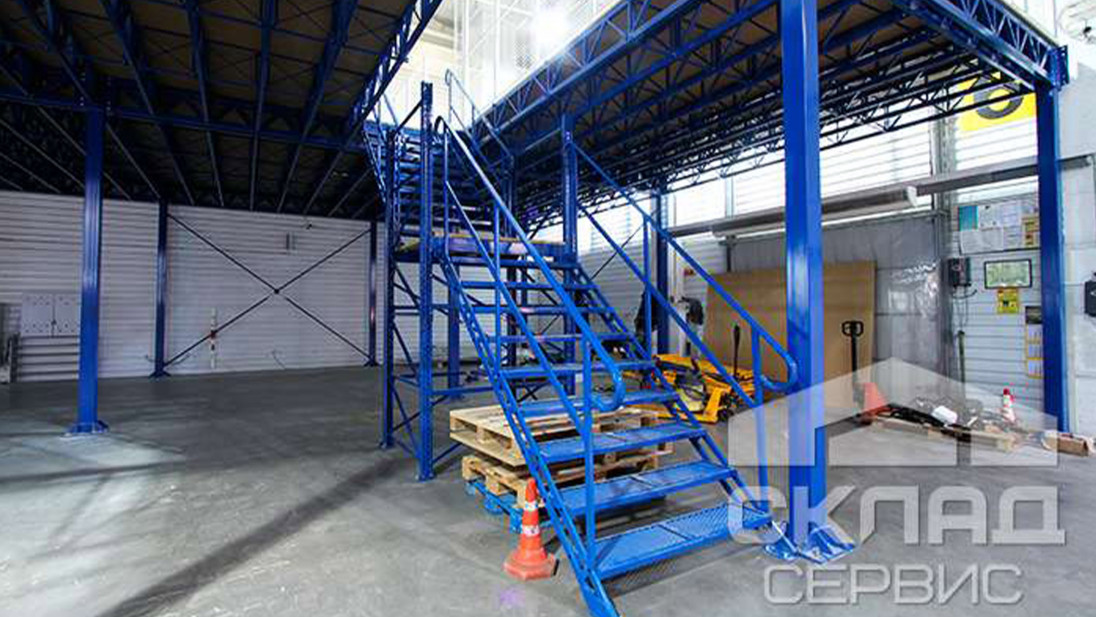

Оскільки висота даної платформи більше 3 м, нашими інженерами було прийнято рішення встановити сходи з двох маршів з проміжною платформою між ними.

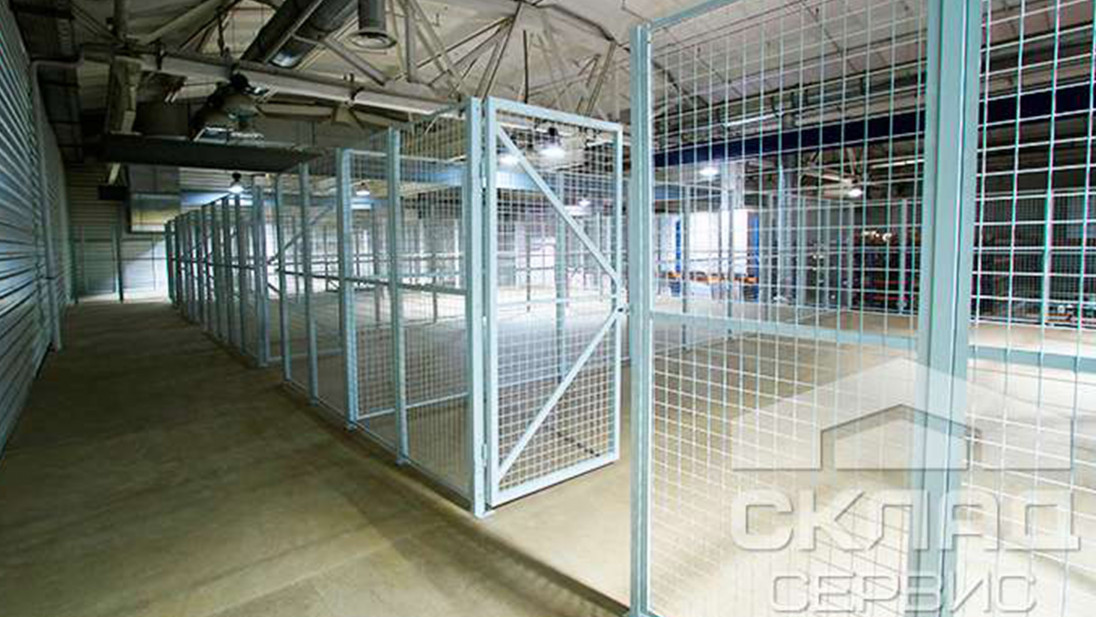

Платформа розділена сітчастими панелями висотою 2000 мм з вічком50х50 мм. Всі елементи огорожі, двері та ворота вкриті якісним порошковимполімером сірого кольору. Підлогою для платформи служать плити з МДФ завтовшки 30 мм Погладкому покриттю легко переміщати складські візки.

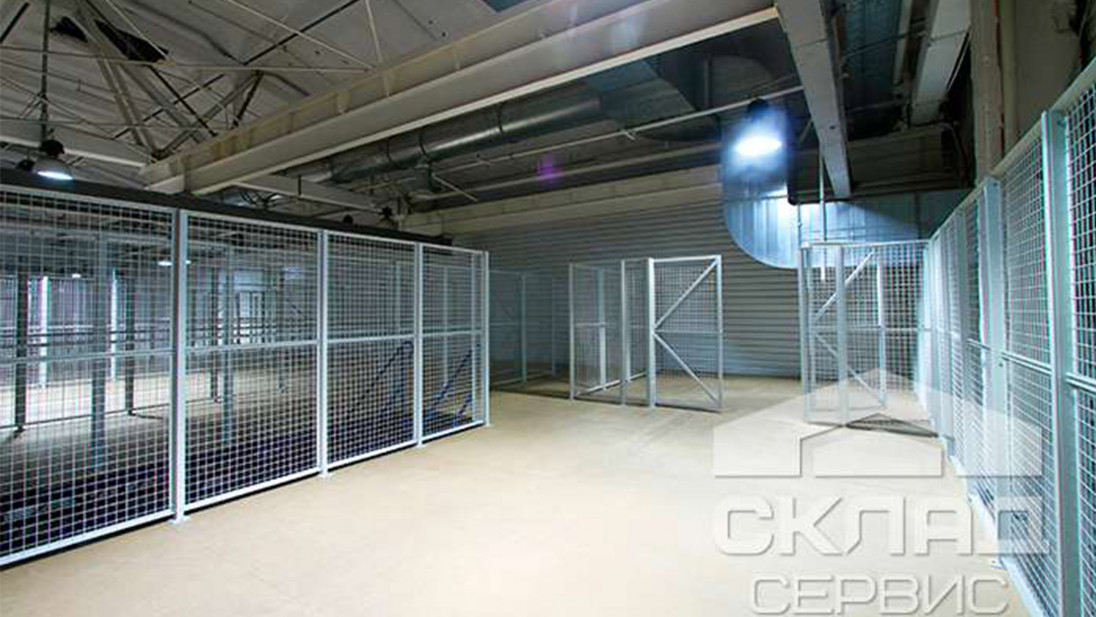

Весь другий поверх платформи розбитий на секції. Для кожноїсекції передбачений окремий вхід, щоб забезпечити обмежений доступ до різних архівів. В результаті установки системи перекриттів (платформи), замовник отримав додаткову площу і оптимізував існуючий простір.
«Склад-Сервіс» має широкий досвід роботи з проектами подібного роду і може без сумнівів гарантувати вамвисокий рівень виконання робіт.
Галерея
В проєкті ми використовували
- Несуча здатність перекриття: до 1000 кг/м2
- Можливість встановлення над існуючими виробничими лініями
- Максимальна гнучкість у використанні
Опис конструкції Платформа на колонах служить ідеальним рішенням у випадках, коли нижні 3-4 метри складу вже зайняті обладнанням або їх потрібно залишити вільними для інших операцій, при цьому є незадіяна висота приміщення. Оскільки опори платформи стоять на відстані від 4 до 6 метрів одна від одно
