3-х поверхова платформа – незвичайне і ефективне рішення для складу
Задача
Для одного з наших клієнтів ми розробили проект, виконали інсталяцію 3-х поверхової системи перекриття виробництва "STOW" (Бельгія). Перед нами стояло завдання зробити багатоповерхову конструкцію, яка дозволить швидко обробляти велику кількість паллетированного товару на обмеженій площі складу.
Опис проєкту

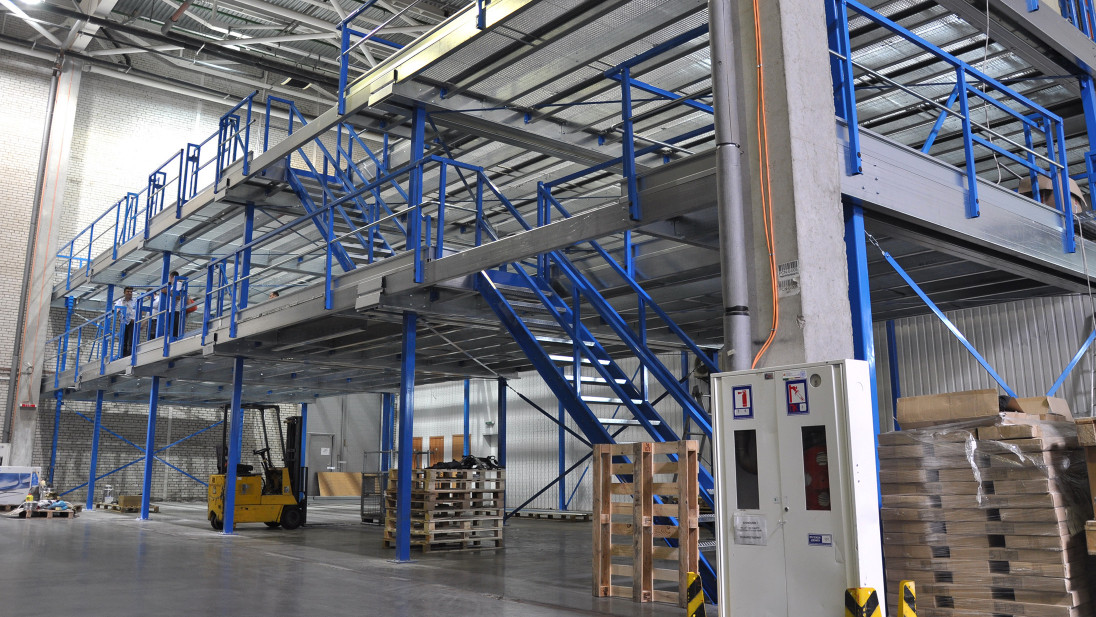

Платформа являє собою збірну модульну конструкцію, що складається з опорних колон, балок, перекриття, перил безпеки, сходів і воріт для завантаження/вивантаження товару. Висота до 2-го поверху розрахована таким чином, щоб під платформою вільно переміщалися электропогрузики.

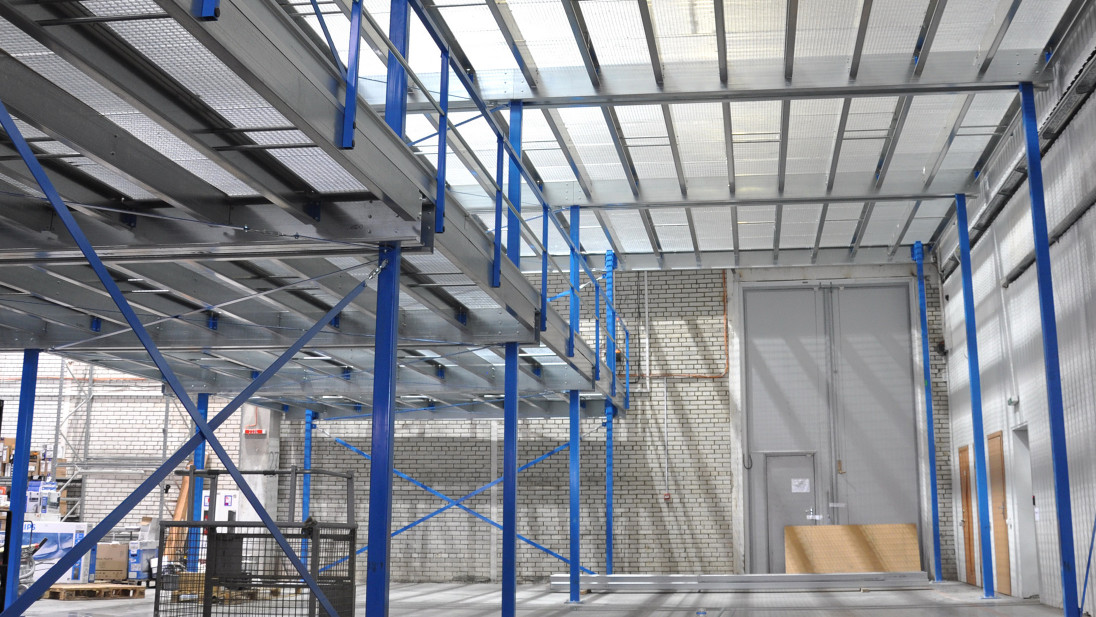

Проектом було передбачено доступ до високих навстіж воріт, тому площа другого поверху менше площі третього.

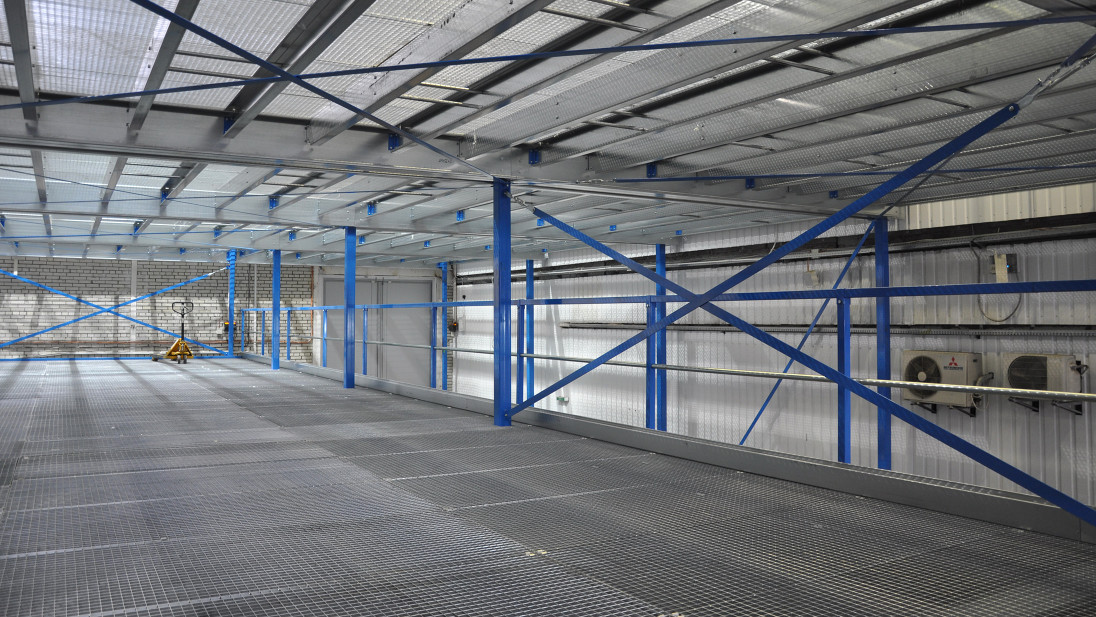

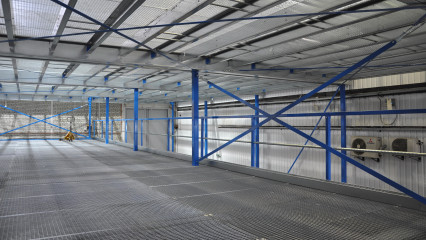

На цьому фото добре видно металевий гратчастий настил перекриття, який відповідає нормам пожежної безпеки і добре пропускає світло, що важливо в умовах поганої освітленості промислових об'єктів.

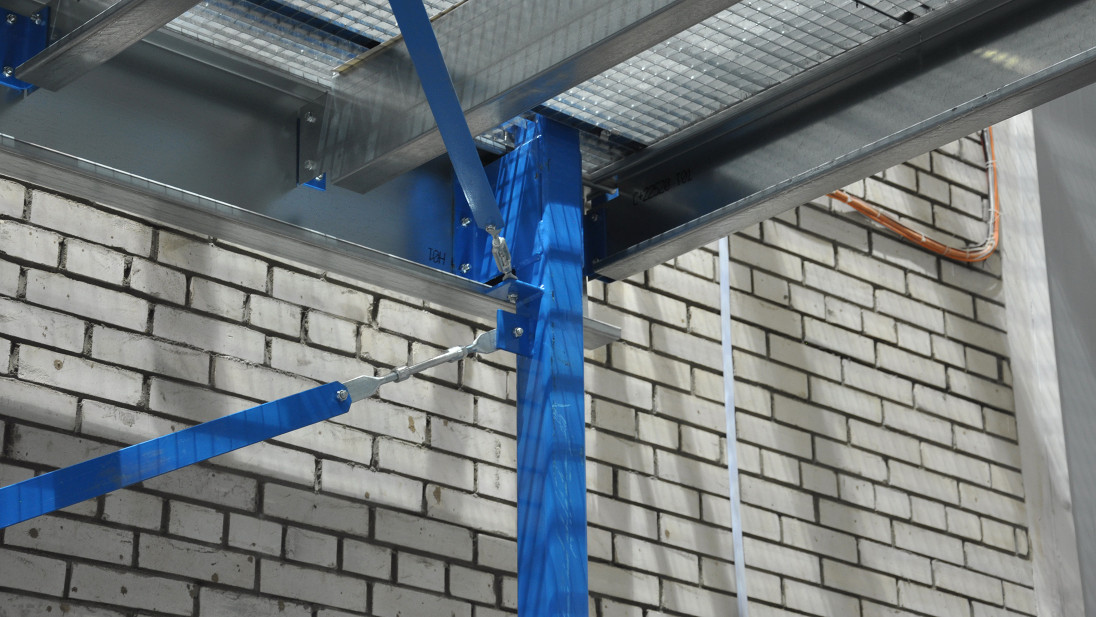

Для забезпечення додаткової надійності і жорсткості всієї конструкції передбачена система діагональних зв'язків між окремими колонами платформи. Саме оптимальне розміщення цих зв'язків підбирає спеціалізоване програмне забезпечення виробника - "STOW Calcucator".

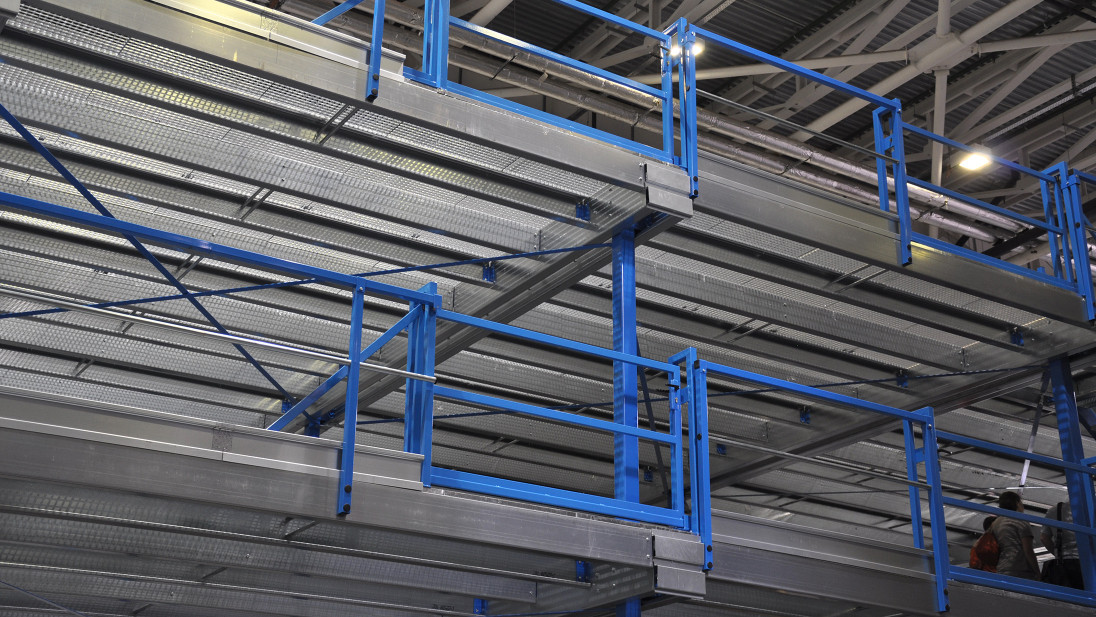

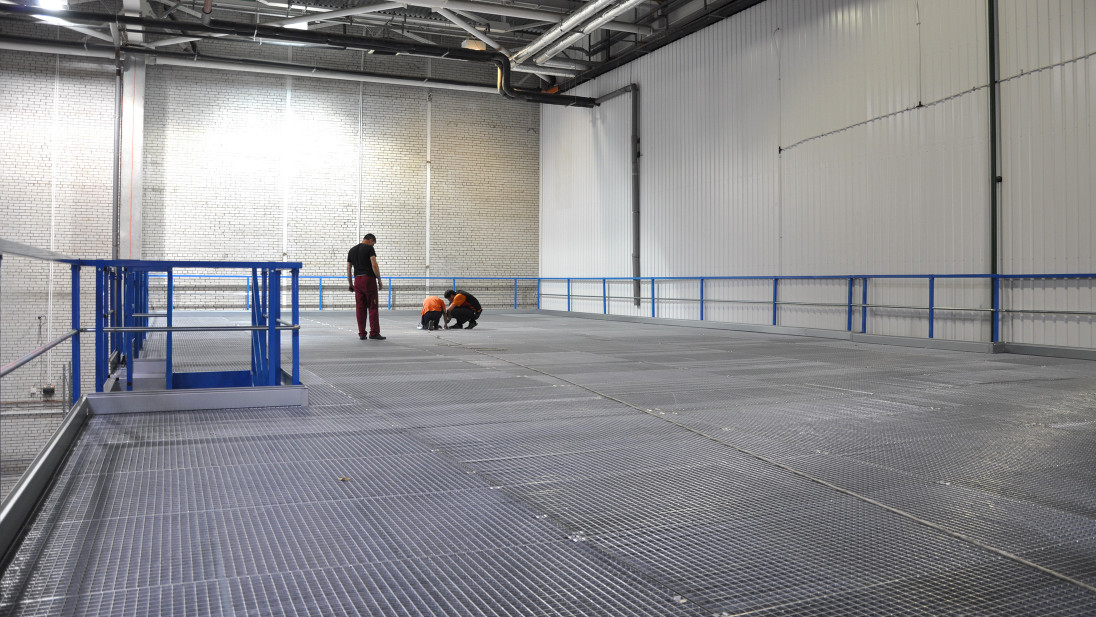

Третій поверх платформи. По всьому периметру конструкції, в тому числі уздовж стіни приміщення, встановлені поручні безпеки, які запобігають падінню людей і вантажів з другого і третього поверхів. Нижній плінтус висотою 100 мм забезпечує максимальний захист персоналу біля краю платформи (без плінтуса нога може зісковзнути вниз, що призведе до травмування людини).

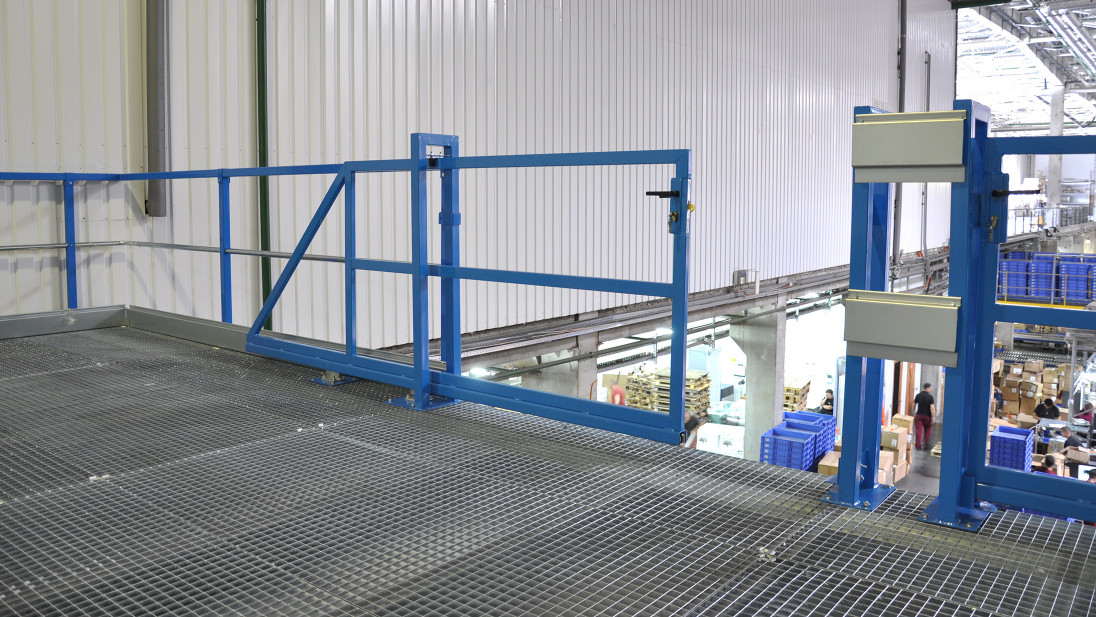

Погрузка/розвантаження товару на платформу буде здійснюватися складської навантажувальної технікою через розсувні ворота. Для безпечної експлуатації ворота оснащені замками, які закриваються на індивідуальний ключ. На самій платформі вантаж планується обробляти гідравлічними візками (роклами).
Установка платформи багатоповерхової дозволяє максимально ефективно використовувати висоту приміщення, при цьому не вимагає дорогого капітального будівництва залізо-бетонних перекриттів. У разі необхідності конструкцію можна розширити, змінити або розібрати і перенести на інше місце.
Галерея
В проєкті ми використовували
- Несуча здатність перекриття: до 1000 кг/м2
- Можливість встановлення над існуючими виробничими лініями
- Максимальна гнучкість у використанні
Опис конструкції Платформа на колонах служить ідеальним рішенням у випадках, коли нижні 3-4 метри складу вже зайняті обладнанням або їх потрібно залишити вільними для інших операцій, при цьому є незадіяна висота приміщення. Оскільки опори платформи стоять на відстані від 4 до 6 метрів одна від одно
