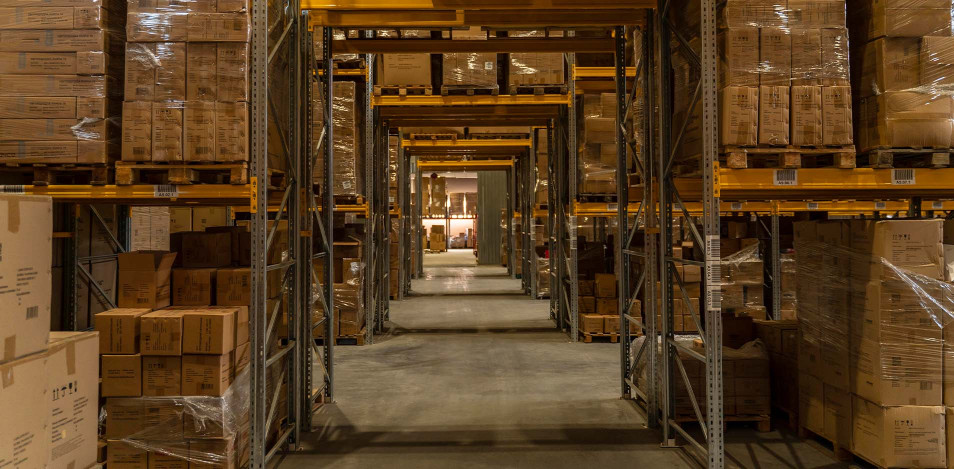

Ширина проходів між стелажами: чому це важливіше, ніж здається

На перший погляд ширина проходу між стелажами — суто технічний параметр, який просто потрібно порахувати і дотриматись. Насправді це одне з ключових планувальних рішень, яке одночасно впливає на безпеку персоналу, стан стелажів, вибір техніки і кількість паллето-місць. Помилка на цьому етапі обходиться дорого — і виправити її після монтажу стелажів значно складніше, ніж врахувати заздалегідь.

Зв'язок між шириною проходу і пошкодженнями стелажів

Щодня вилкові навантажувачі переміщують і відбирають паллетизовані вантажі навколо стелажних систем. Коли простору для маневру недостатньо, техніка б'є в стелажі і пошкоджує їх. Між пошкодженнями стелажів, шириною проходу і типом навантажувача існує прямий зв'язок. Це не теоретична залежність. Неправильна ширина проходів призводить до зниження продуктивності через затори техніки, підвищеного зносу обладнання при крутих поворотах і зростання ризику штрафів за невідповідність нормативам.

• При цьому близько 70% усіх інцидентів за участю навантажувачів можна було б уникнути завдяки належному навчанню операторів і правильно організованому середовищу. Ширина проходу — саме та частина «правильно організованого середовища», яка знаходиться повністю в руках проєктувальника складу.

Як розрахувати мінімальну ширину проходу

Виробники навантажувачів надають конкретну формулу для розрахунку мінімальної ширини проходу. Toyota Industries, наприклад, використовує таку:

Довжина вантажу + Мінімальний радіус повороту (Basic Right-Angle Stack) + 300 мм = Мінімальна ширина проходу

Довжина вантажу — це довжина паллетизованого товару на вилах. Basic Right-Angle Stack — мінімальний простір, який потрібен навантажувачу для повороту і заїзду в паллетну позицію. 300 мм додаткового зазору забезпечують достатньо місця для повороту без контакту зі стелажами.

Американський стандарт ANSI встановлює мінімальну ширину проходу як ширина навантажувача плюс 300 мм з кожного боку. Це нижня межа, яка розрахована під конкретну техніку, а не універсальна норма для будь-якого складу.

Типи проходів і яка техніка в них працює

Залежно від ширини проходу і використовуваної техніки виділяють три основних типи планування.

• Широкі проходи (Wide Aisle, WA) — ширина 3,5–4 м, іноді до 2,5 м при роботі ричтрака. Стандартна конфігурація для вилкових навантажувачів із сидячим оператором. Забезпечує максимальну гнучкість і мінімальні вимоги до кваліфікації операторів, але займає найбільше площі. Ефективність використання площі при широких проходах — близько 40%.
• Вузькі проходи (Narrow Aisle, NA) — ширина 2,4–3 м. Для роботи в таких проходах потрібні штабелери, ричтраки або підйомники зі стоячим оператором. Перехід зі стандартних широких проходів на вузькі дозволяє збільшити місткість складу на 20–25%. Ефективність використання площі — близько 50%.
• Надвузькі проходи (Very Narrow Aisle, VNA) — ширина 1,5–1,6 м. Потребують спеціалізованої техніки з системами напрямлення: рейковими, дротовими або оптичними. При переході на VNA-планування можна збільшити місткість складу до 50%. Ефективність використання площі в VNA досягає 55%.

Порівняльна таблиця:

Рекомендована ширина проходів для різних типів техніки

Провідні виробники навантажувачів (Toyota, Clark, Yale, CAT) рекомендують такі мінімальні ширини проходів залежно від типу техніки: для стандартного вилкового навантажувача — 3,6–4 м; для ричтрака одинарного занурення — 2,3–2,6 м; для ричтрака подвійного занурення — 2,7–3 м; для VNA-техніки — 1,5–2,1 м.

Важливий нюанс: це мінімальні значення, розраховані для комфортної і безпечної роботи. Зменшення нижче рекомендованого рівня не просто ускладнює маневрування і воно переводить ризик пошкодження стелажів з категорії «можливого» в категорію «очікуваного».

Вплив ширини проходу на безпеку

OSHA рекомендує, щоб ширина проходу перевищувала габарити найбільшої техніки, що працює в приміщенні, не менш ніж на 900 мм. Цей зазор забезпечує безпечне маневрування без ризику зіткнення з стелажами або товарами.

Окремо варто врахувати виступи паллет. Паллети нерідко виступають за краї стелажної секції на 75–150 мм з кожного боку. При розрахунку ефективної ширини проходу це потрібно враховувати — фактичний вільний простір для техніки менший, ніж відстань між рамами стелажів.

• Ще один обов'язковий параметр це ширина евакуаційних проходів. Стандарти OSHA і міжнародні норми пожежної безпеки вимагають, щоб проходи забезпечували вільний доступ до аварійних виходів і евакуаційних маршрутів. Невідповідність цим вимогам може призвести до штрафів і юридичних наслідків.

Ширина проходу і продуктивність: зворотний бік рівняння

Здається, що ширші проходи — завжди безпечніше і зручніше. Але у великих складах з інтенсивним трафіком широкий прохід означає більші відстані, які долає навантажувач між операціями.
Скорочення відстаней, які долає техніка, за рахунок оптимізованої ширини проходів прискорює виконання замовлень і підвищує загальну продуктивність. Це особливо критично у великих складах із великими обсягами операцій.

Практичне рішення для складів з різнорідним асортиментом це зонування за шириною проходів: товари з високою оборотністю розміщуються в зонах з широкими проходами для швидкого відбору, а повільна номенклатура у вузьких проходах для максимальної щільності зберігання.

Що робити, якщо ширина проходів виявилася недостатньою

Склад вже змонтований, стелажі встановлені, а проходи виявилися замалими для техніки. Рішення є, і не завжди потрібно переносити стелажі.

Перший варіант — замінити тип техніки. Якщо стандартний вилковий навантажувач не вміщається, ричтрак або штабелер може працювати в тому ж проході без змін у плануванні. Другий варіант — встановити захисні елементи для стелажів, що прийматимуть удари замість несучих стійок. Третій — провести додаткове навчання операторів з акцентом на роботу в умовах обмеженого простору.

Якщо жодне з цих рішень не достатнє, то перегляд планування з розширенням частини проходів за рахунок зменшення кількості рядів стелажів. Втрата кількох паллето-місць може виявитися меншим злом, ніж систематичні пошкодження техніки і стелажів.

VNA як стратегічне рішення для максимальної щільності

Для складів, де кожен квадратний метр площі критично важливий, VNA-планування стає дедалі популярнішим вибором. VNA-системи відрізняються суттєво зменшеною шириною проходів, що дозволяє розмістити більше стелажів у тому ж просторі порівняно зі стандартними рішеннями. Це рішення максимізує використання вертикального простору і підвищує ефективність планування.

VNA-конфігурація найбільш підходить для підприємств з великими обсягами і відносно передбачуваними схемами замовлень. Якщо склад працює переважно з малогабаритними однорідними товарами і може обґрунтувати початкові інвестиції в спеціалізоване обладнання, VNA стає потужним інструментом максимізації щільності зберігання.

Підсумок

Ширина проходів між стелажами це не той параметр, який можна встановити «приблизно» і потім скоригувати. Занадто вузький прохід генерує пошкодження стелажів, знижує безпеку і уповільнює роботу. Занадто широкий марнує корисну площу і збільшує відстані переміщень. Правильний розрахунок з урахуванням типу техніки, розмірів паллет і схеми операцій дає оптимальний баланс між безпекою, ефективністю і щільністю зберігання.
