Подъемные столы «Marco» для загрузки/выгрузки товара
Задача
Описание проекта
Когда платформа находится на уровне пола, на нее заезжают груженные тележки, затем стол поднимает груз на высоту кузова машины. Для погрузочных процессов на складе наиболее подойдут доковые подъемники.
Характеристики гидравлических столов:
Размер платформы – 2250x1500 мм;
Высота подъема – 1600 мм;
Грузоподъемность – 1000 кг.

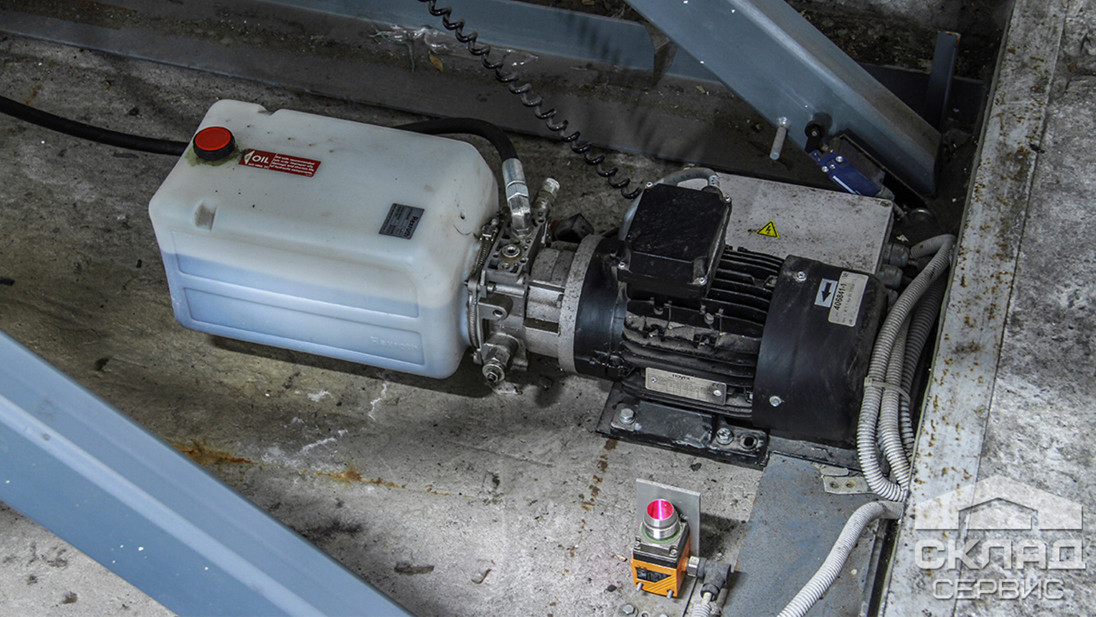

На фото – гидравлическая станция. Электродвигатель производства «Sven Hoyer AS» с защитой от перегрева и с классом защиты IP 55. Бак станции из прозрачного пластика, для визуального контроля уровня масла.

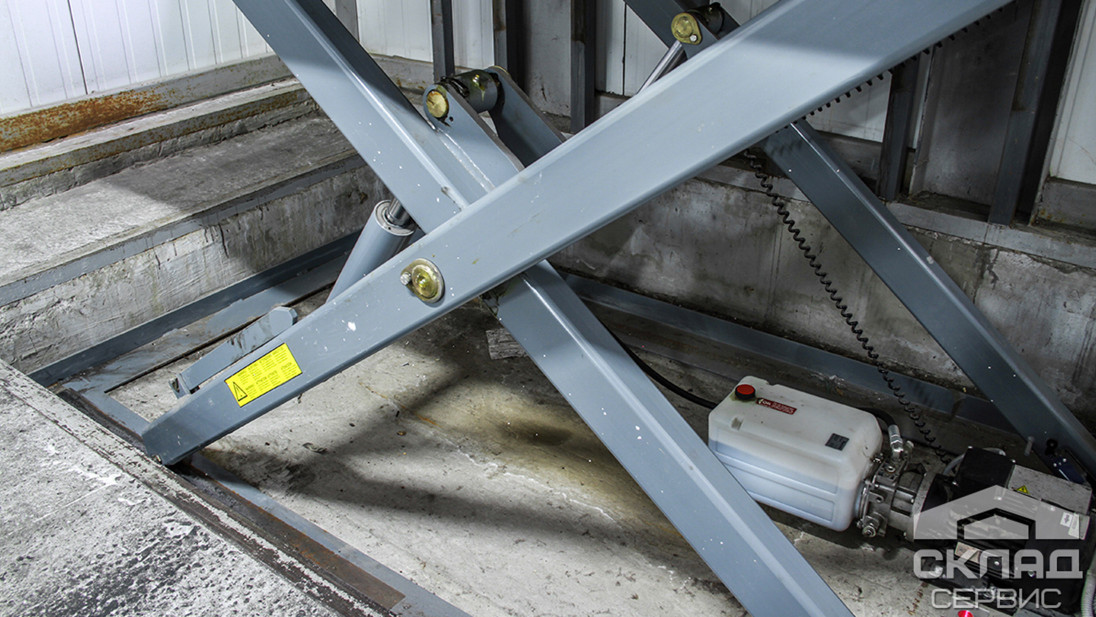

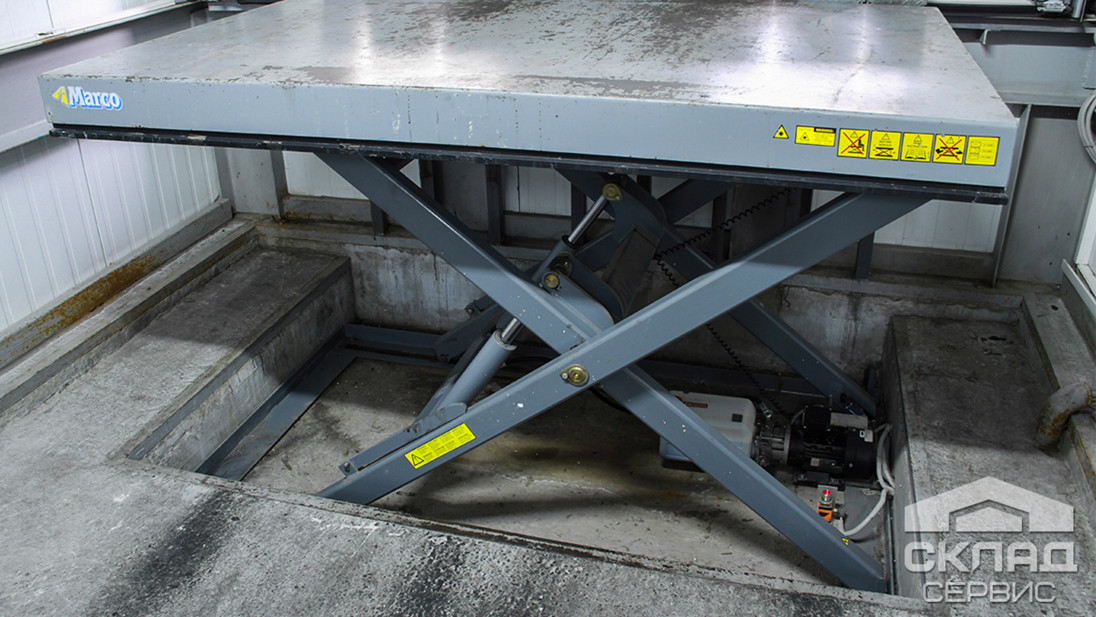

Ножницы подъемника изготовлены с высокой степенью точности из стального профиля, который выдерживает большие нагрузки. Оси и вкладыши при необходимости можно легко заменить. Ножницы снабжены стопорами, фиксирующими платформу при сервисном обслуживании.

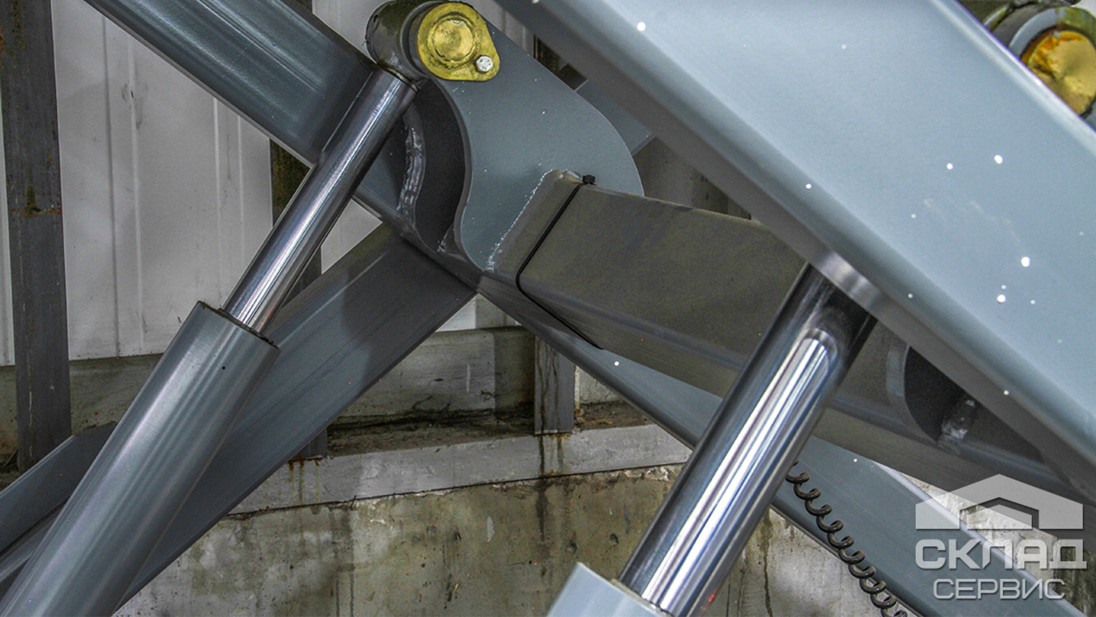

Два гидравлических цилиндра с демпфером (амортизатором) обеспечивают плавный подъем и опускание платформы независимо от нагрузки.

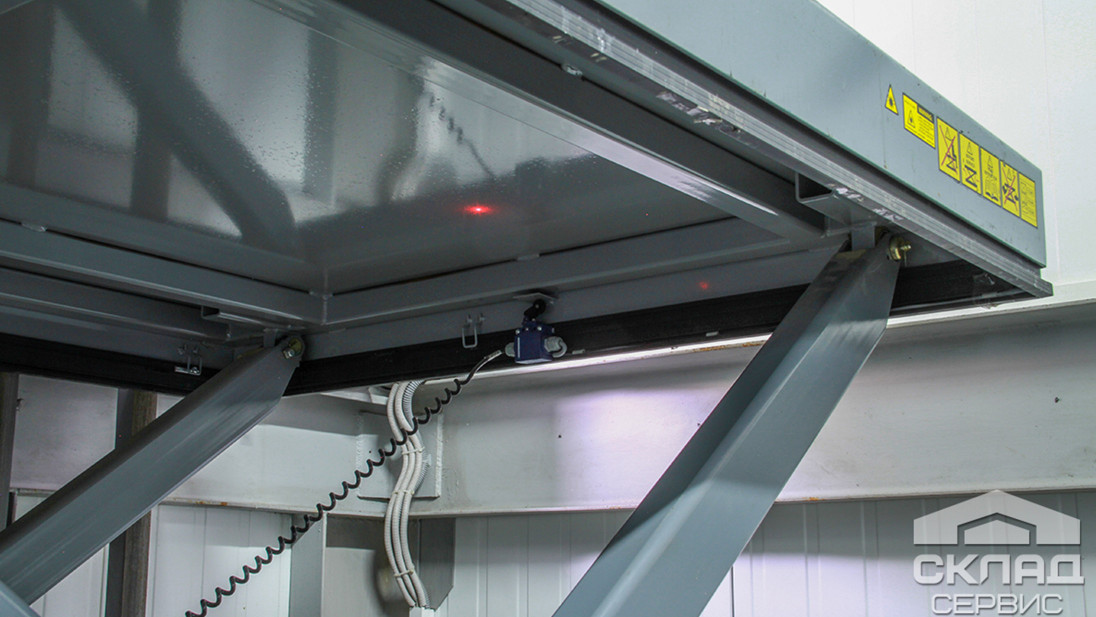

Обязательный элемент подъемников «Marco» - рама безопасности из цельного алюминиевого профиля. Принцип работы предельно прост: если в зоне движения подъемного стола находится посторонний предмет, при опускании платформы рама безопасности обеспечивает моментальную остановку стола (см. на видео в конце обзора). Дальнейшее опускание возможно только после краткосрочного подъема. Ножницы снабжены надежными металлическими роликами.

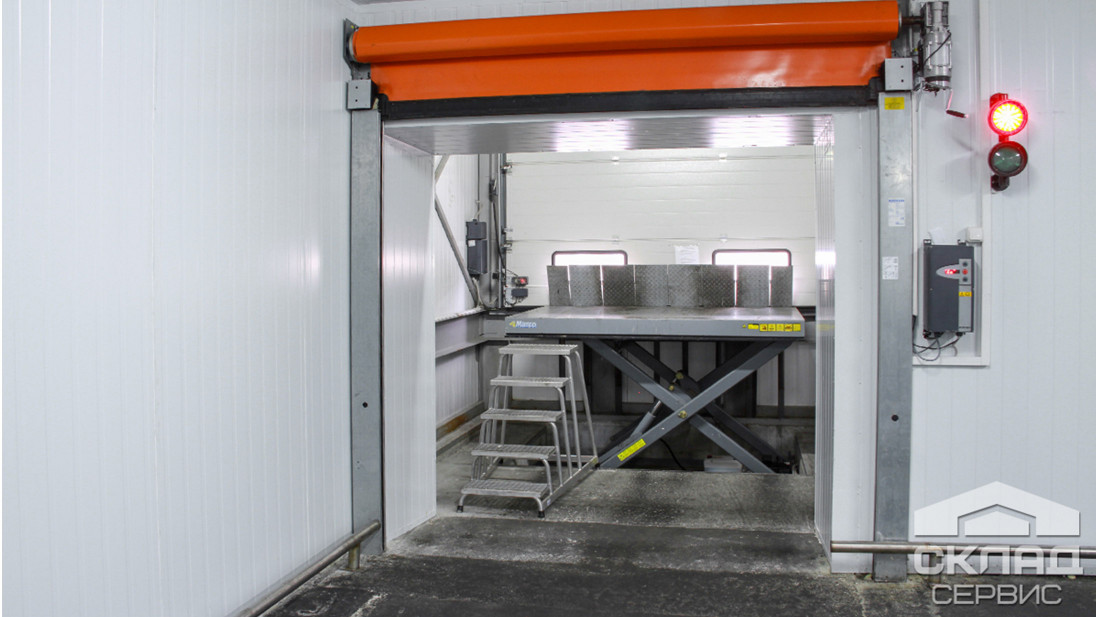

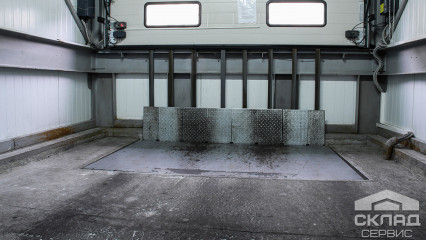

Подъемник установлен в приямке. В сложенном состоянии на поверхности остаются только сегментированные мостики (аппарели), которые устраняют зазор между столом и кузовом фуры.
Итог:
За 2 года работы подъемные столы «Marco» показали себя на 5+ по пятибалльной шкале. Во время сервисного обслуживания не было выявлено дефектов или неисправностей, все узлы и механизмы работают отлично. Осмотр в очередной раз показал, что шведское качество – это не пустые слова.
