Двухэтажные полочные стеллажи: решаем непростые задачи
Задача
Описание проекта
Высота потолков складского помещения 4 250 мм и чтобы наиболее рационально разместить полочные стеллажи, была спроектирована двухэтажная конструкция с перекрытиями для персонала. Высота первого этажа 2 025 мм, что вполне достаточно для комфортной работы.

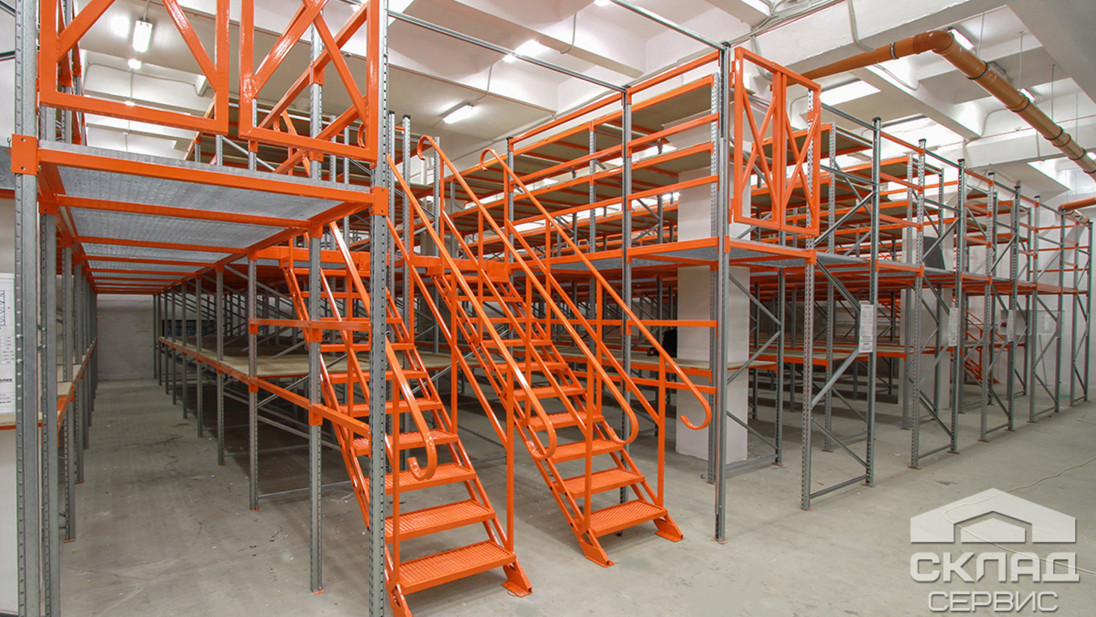

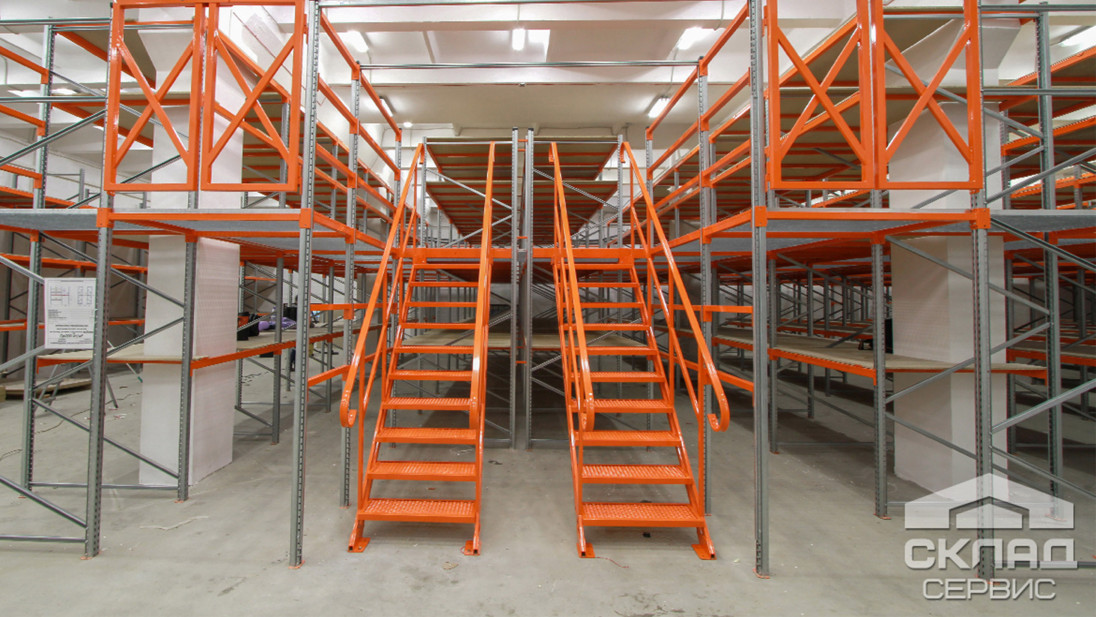

На мезонине установлены 2 лестницы, одна из них двойная, которая позволяет разминуться людям при интенсивной работе. Для этих же целей по обеим сторонам лестницы предусмотрены погрузочные ворота для погрузки/разгрузки товара на второй этаж.

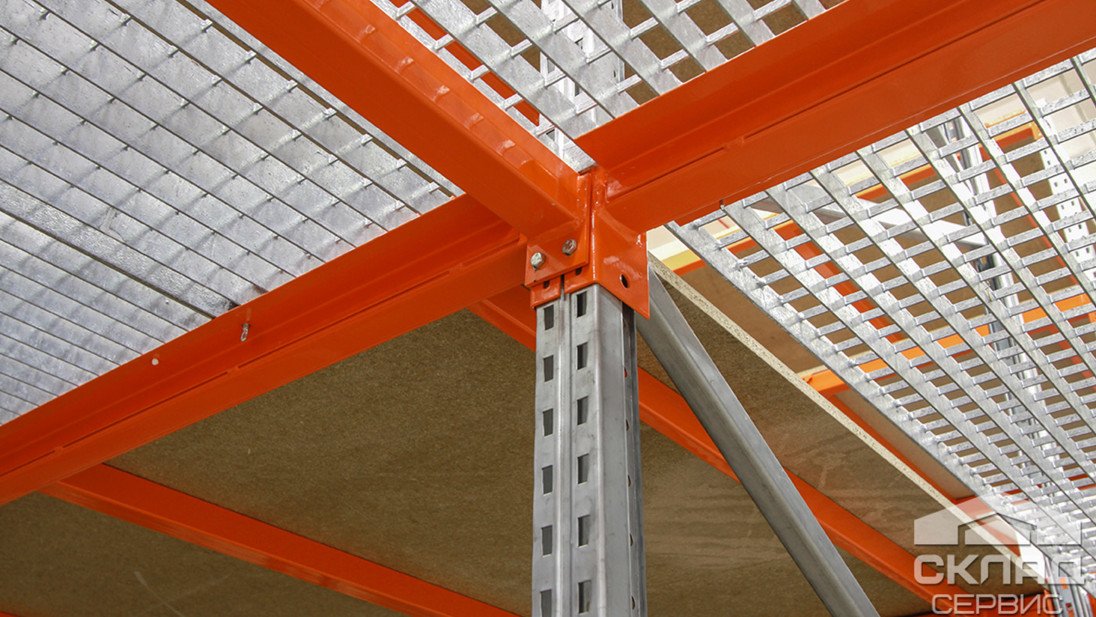

На фото хорошо видны элементы стеллажей: к оцинкованной стойке из профиля шириной 50 мм крепятся несущие балки (траверсы), покрашенные оранжевой эмалью, в проходах на балках закреплены решетки перекрытий. Полки для товаров изготовлены из листов шлифованного ДСП, которые для прочности уложены на металлические перемычки.

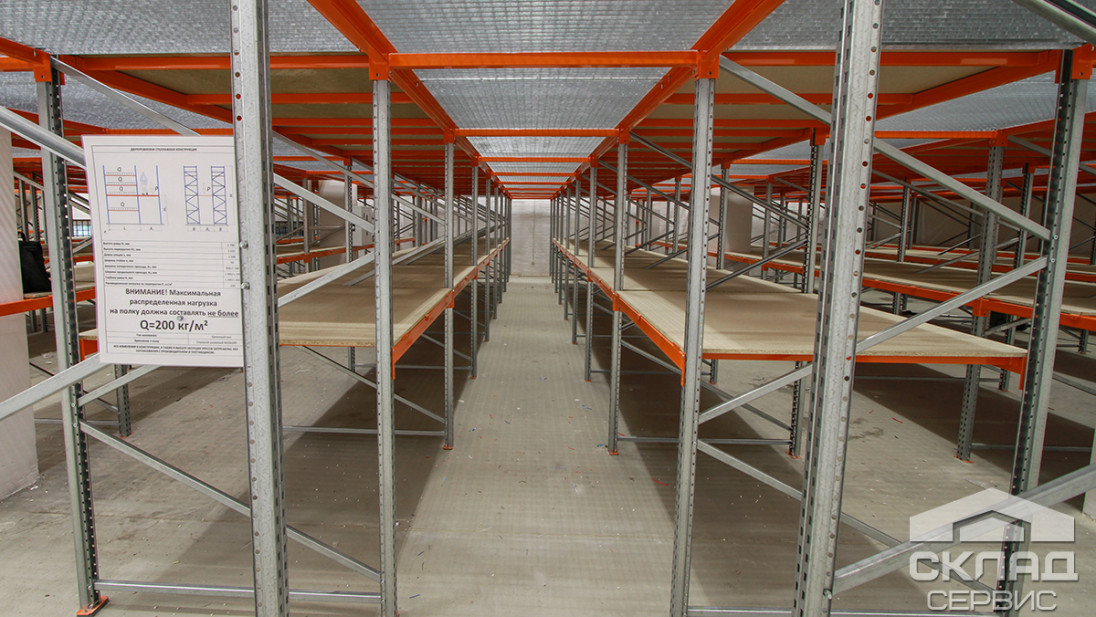

Решетчатые оцинкованные перекрытия отлично пропускают воздух и свет, поэтому не понадобилось устанавливать дополнительное освещение под потолком первого этажа. На стойке стеллажа вы видите информационную табличку, предупреждающую о максимальной распределенной нагрузке на полки – 200 кг на кв. м.

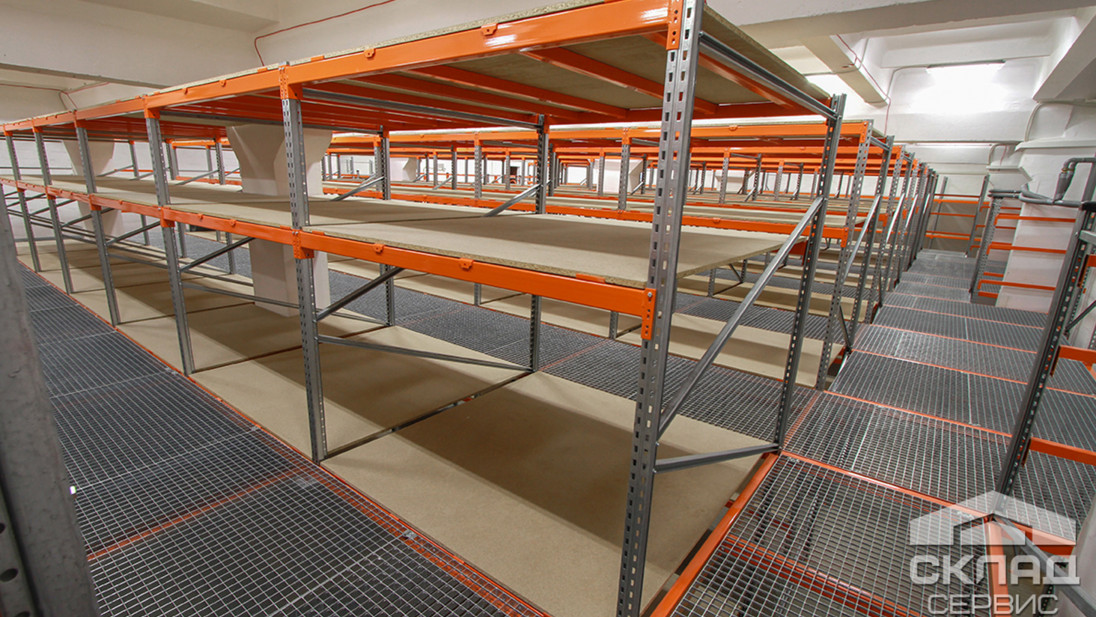

На втором этаже установлены полки из ДСП в 3 яруса, включая напольный. Ширина рабочих коридоров на мезонине – 1 000 мм.

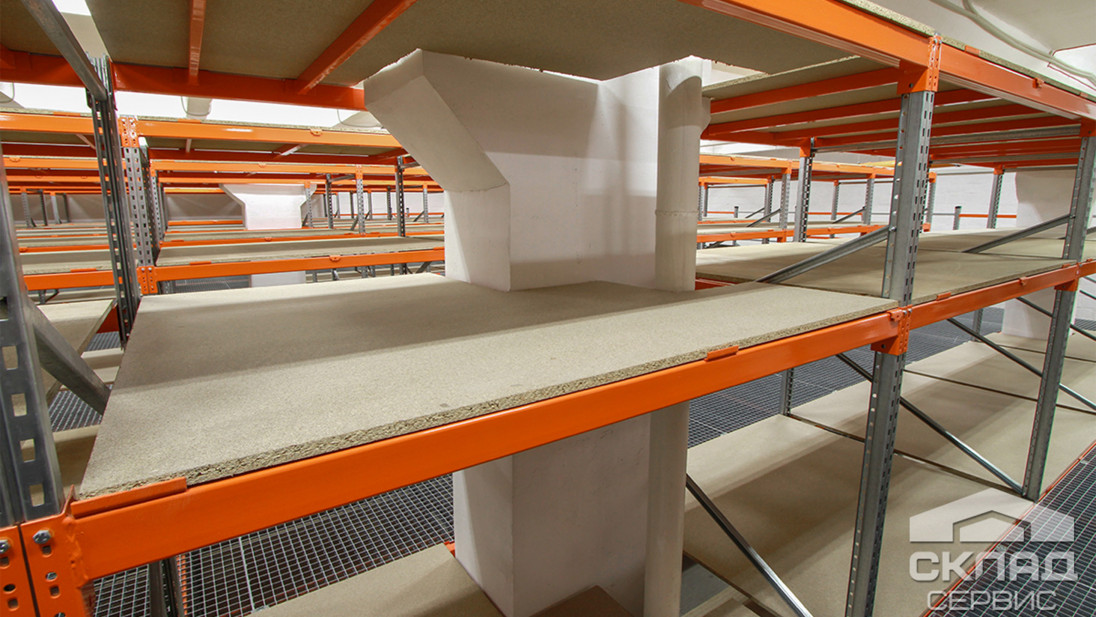

Для интеграции в конструкцию мезонина несущих колон здания и труб, в полках были вырезаны соответствующие отверстия. Можно смело сказать, что в этом складе эффективно используется каждый квадратный сантиметр :)

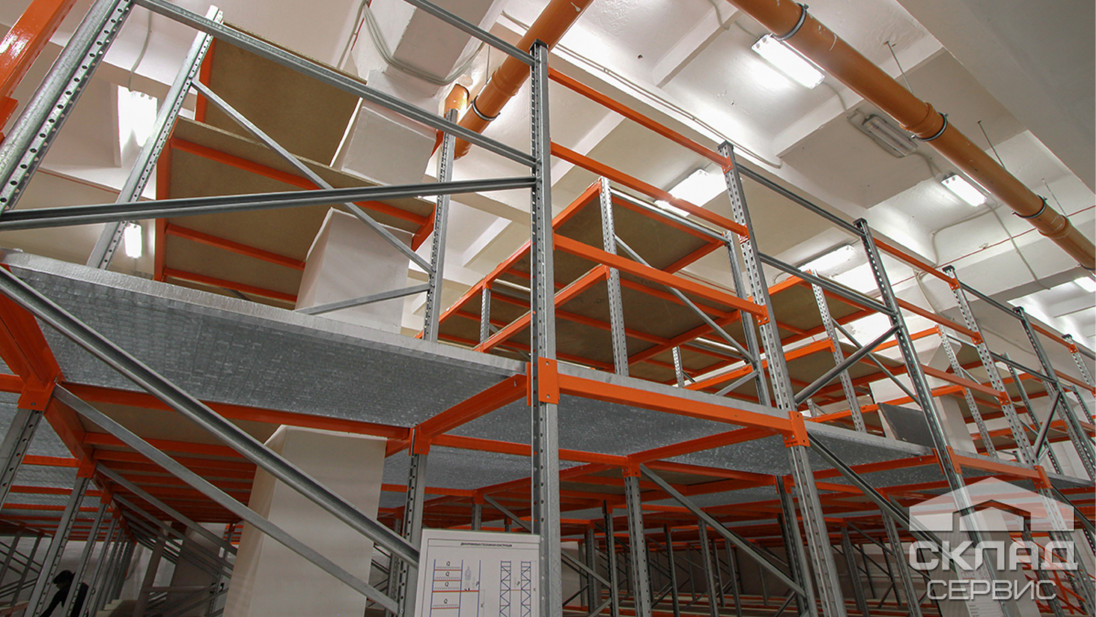

По всему периметру второго этажа мезонина в том числе и у стен склада предусмотрены перила безопасности. На каждую стойку, чтобы закрыть острые металлические края, предусмотрены заглушки из черного пластика.
Каждый мезонин индивидуально проектируется инженерами исходя из параметров складского помещения и требуемых эксплуатационных характеристик. Многоэтажные стеллажи представляют сложную конструкцию, но при этом являются наиболее эффективными системами высотного полочного хранения и ручной обработки штучных грузов.
Галерея
В проекте мы использовали
- Нагрузка на ярус хранения: до 300 кг
- Несущая способность перекрытия: до 300 кг/м2
- Ширина рабочего коридора: 800-1500 мм
Описание конструкции Мезонин на базе полочных стеллажей «Медиум» с шириной стойки 50 мм – это оптимальное решение для организации хранения грузов в коробках и ящиках. Профиль траверс от 40х40 до 80х40 позволяет применять длину полки до 2 200 мм. Это не только предоставляет большую
