Сборка полочного стеллажа «Мега»: пошаговая инструкция
Задача
В этом обзоре мы покажем сборку полочного стеллажа «Мега» поэтапно. Благодаря простой конструкции, смонтировать его можно за короткое время. Приступим?
Описание проекта

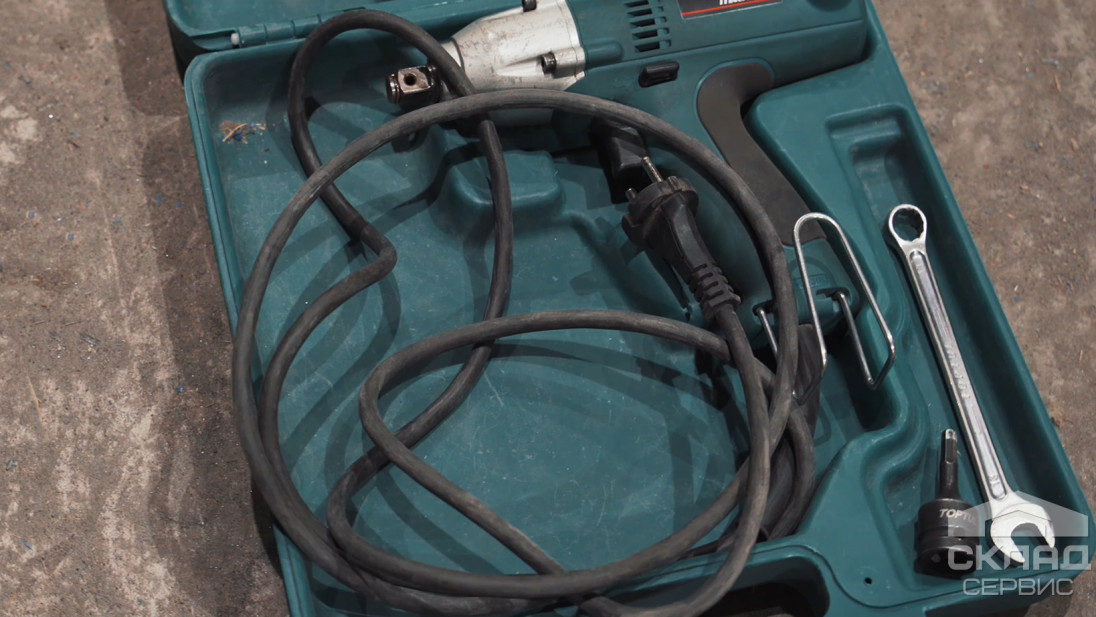

Для сборки вам понадобятся ключ на 13 и шуруповерт. Все метизы и крепежи входят в комплект конструкции.
В нашем ассортименте стандартные модели стеллажей «Мега» представлены длиной 100 или 120 см с глубиной полок 60 или 80 см. А вот высота у них может быть разной — от 200 сантиметров до 350. Мы же соберем секцию с высотой 250 см с полкой 180х80 см. Полка металлическая наборная.

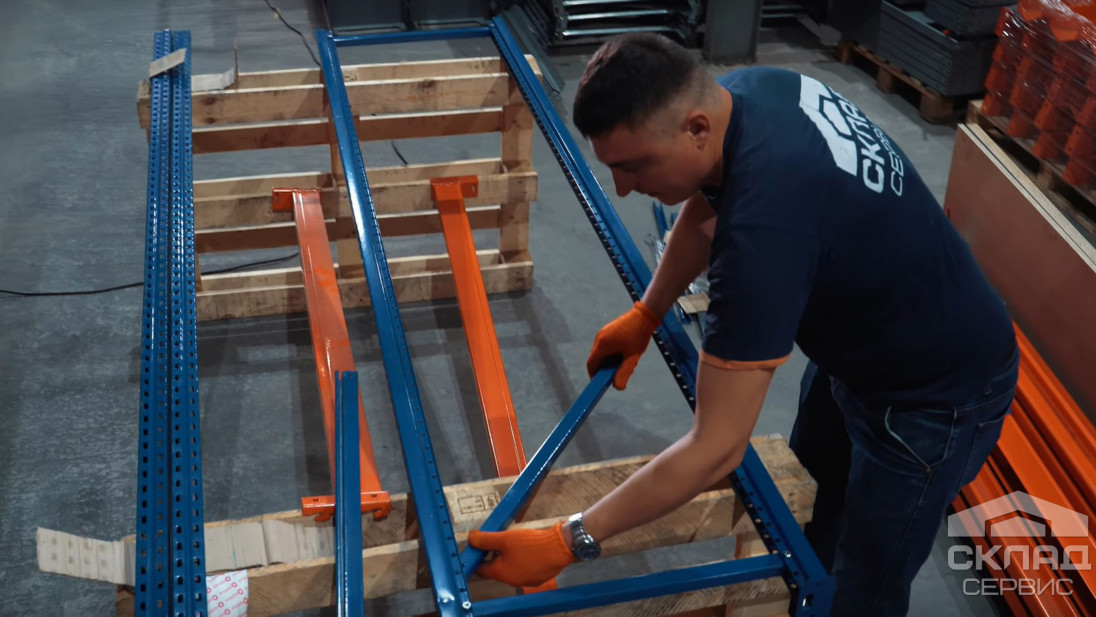

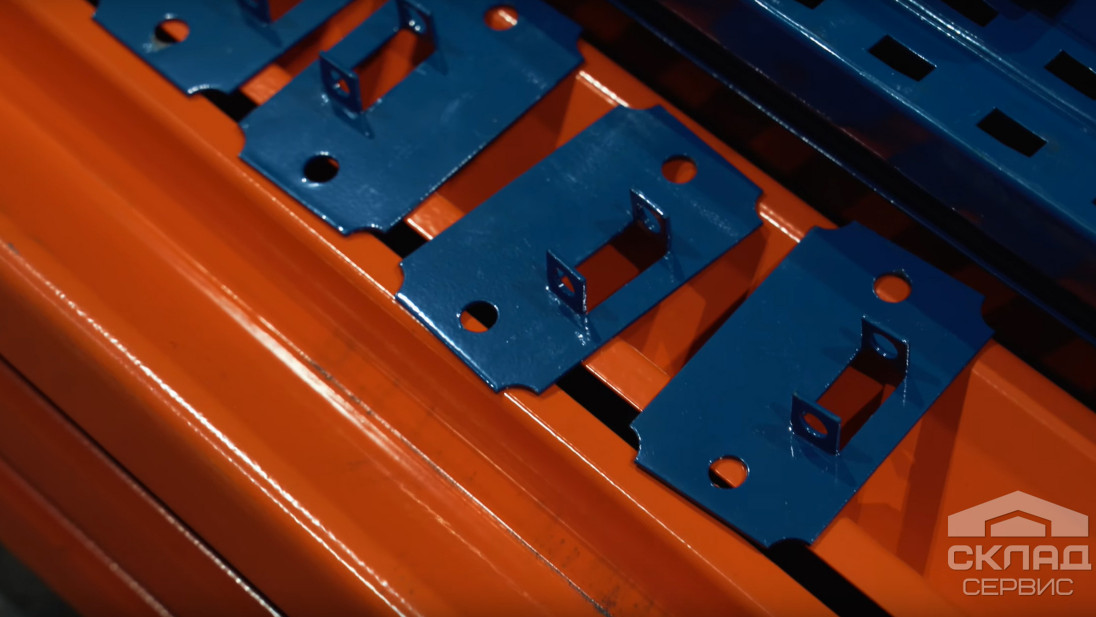

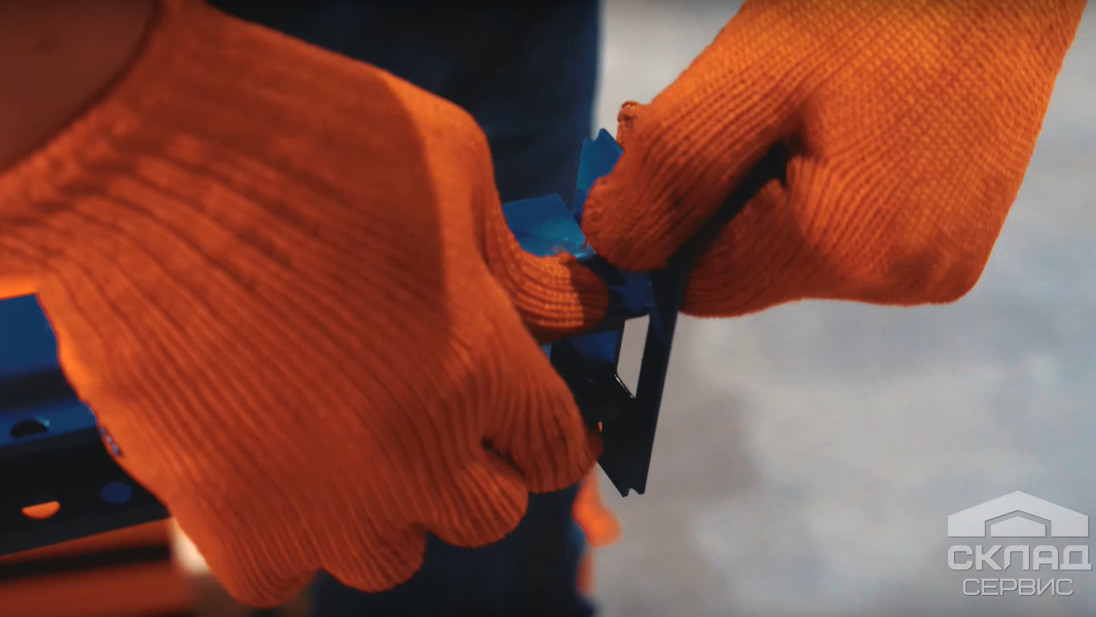

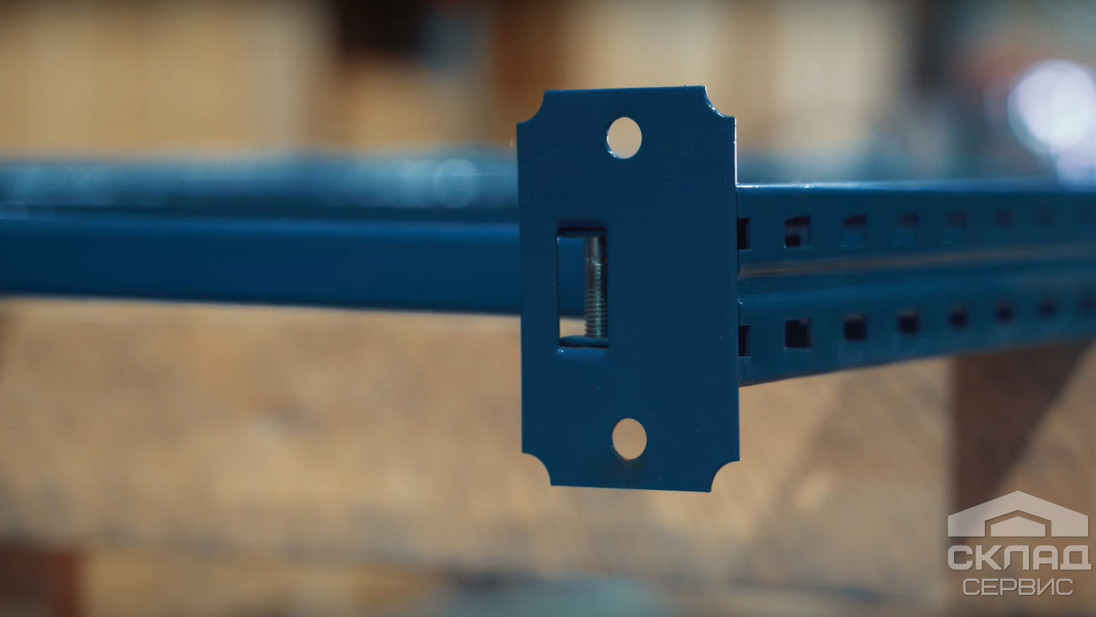

Сначала собираем рамы. К стойкам крепим подпятники.

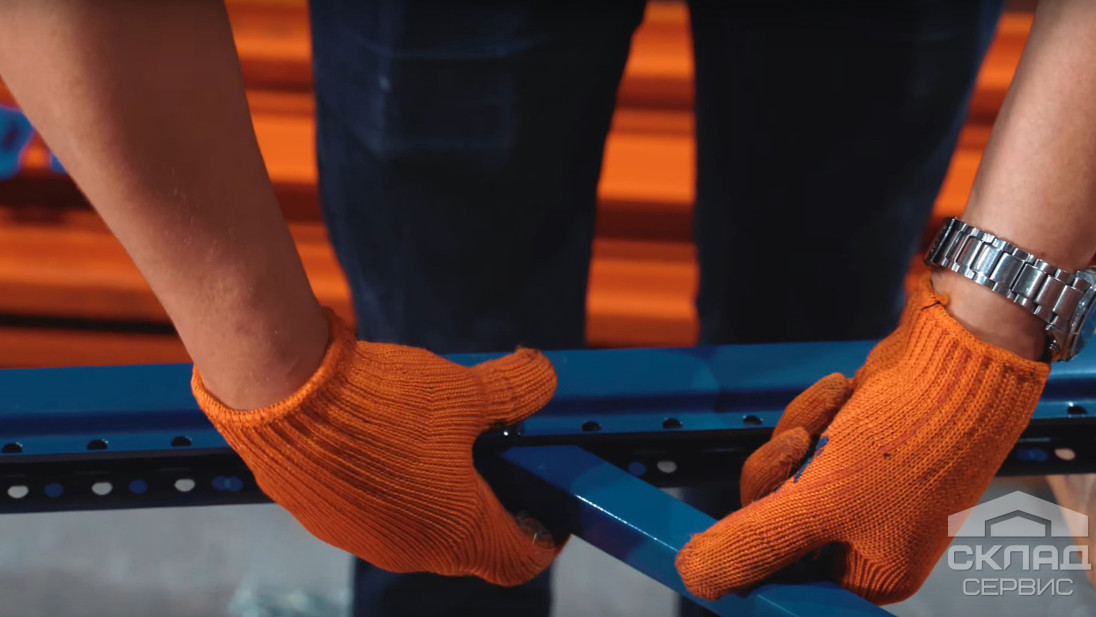

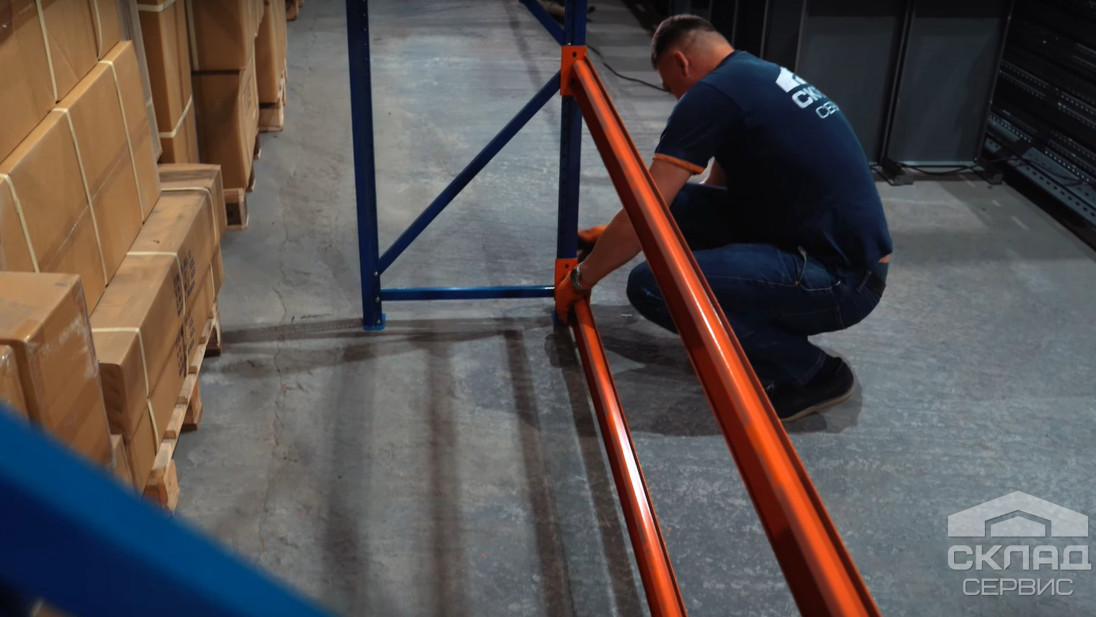

Для жесткости — нижнюю и верхнюю связи крепим горизонтально, остальные — по диагонали. Затем присоединяем нижнюю траверсу зацепами к стойкам стеллажа и получившуюся конструкцию ставим вертикально.

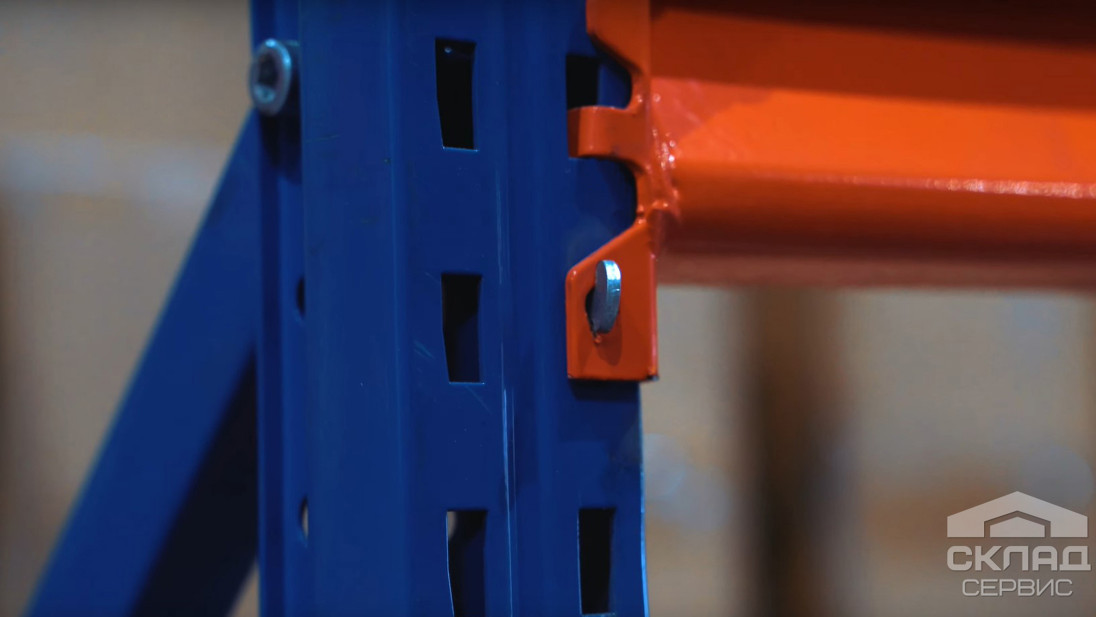

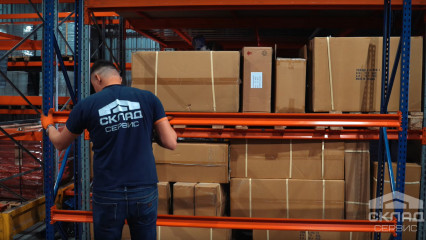

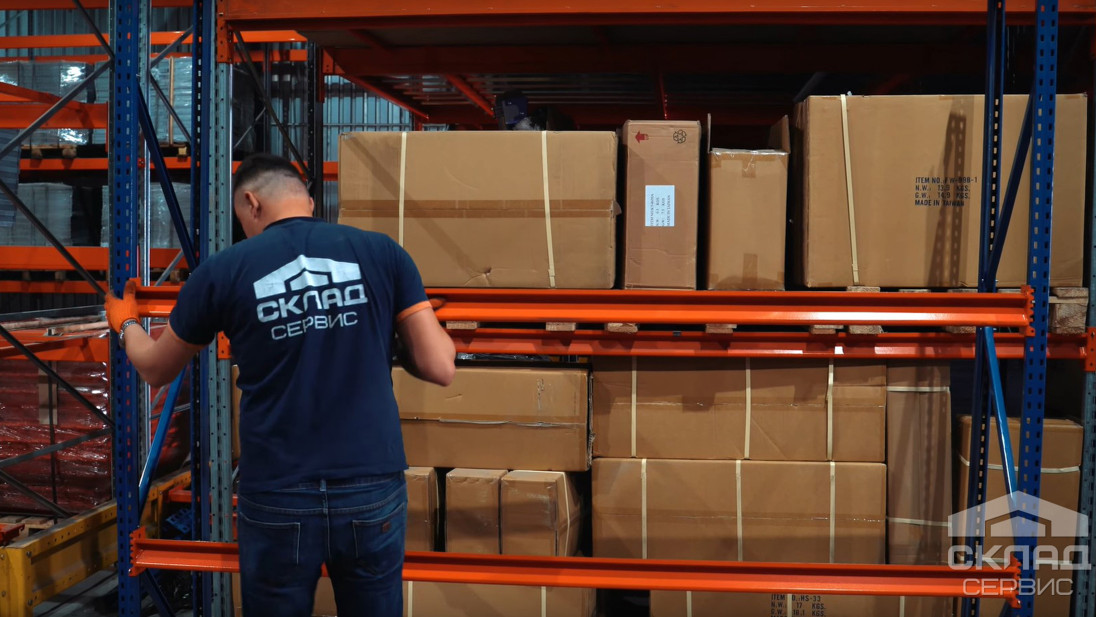

Устанавливаем все оставшиеся уровни и закрепляем их фиксаторами.

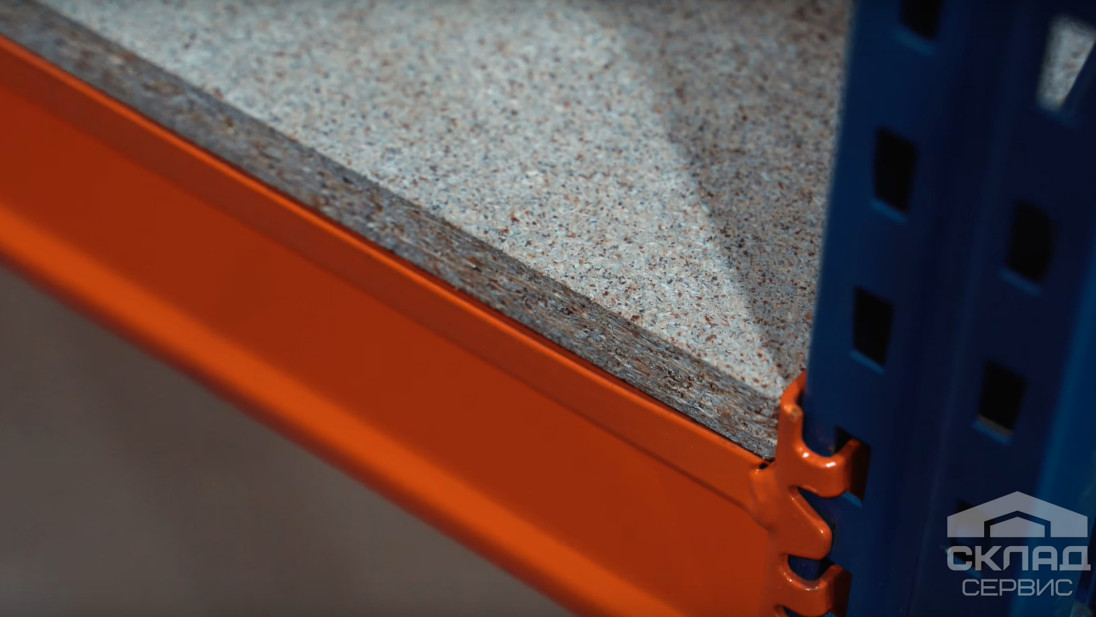

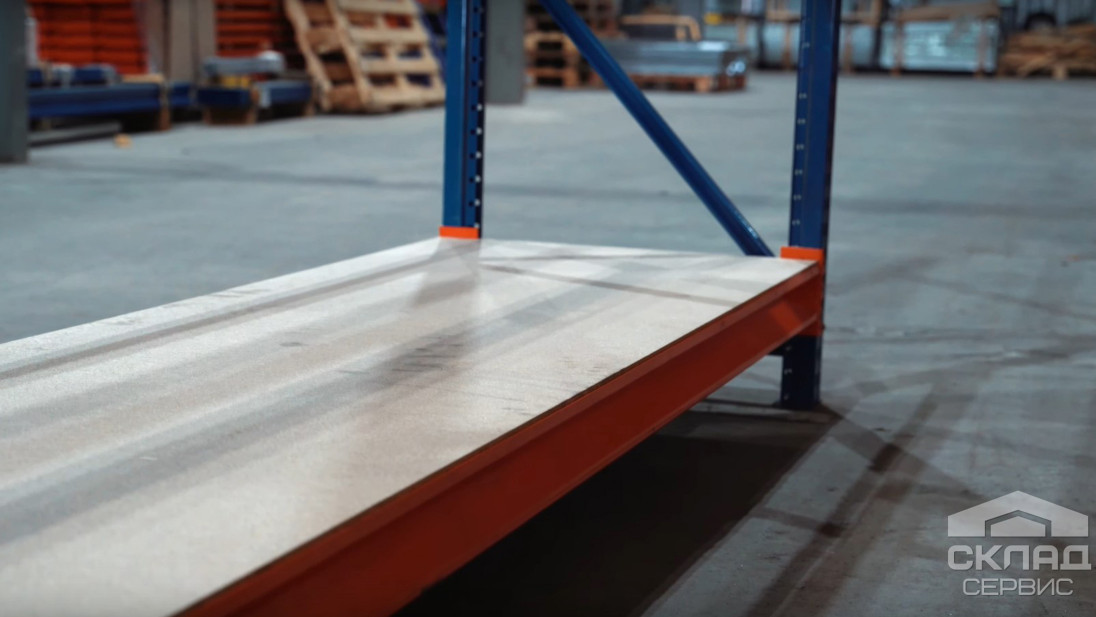

На уровни укладываем полку ДСП. Траверса имеет специальную форму, куда лист ДСП укладывается и при нагрузках не смещается с места.

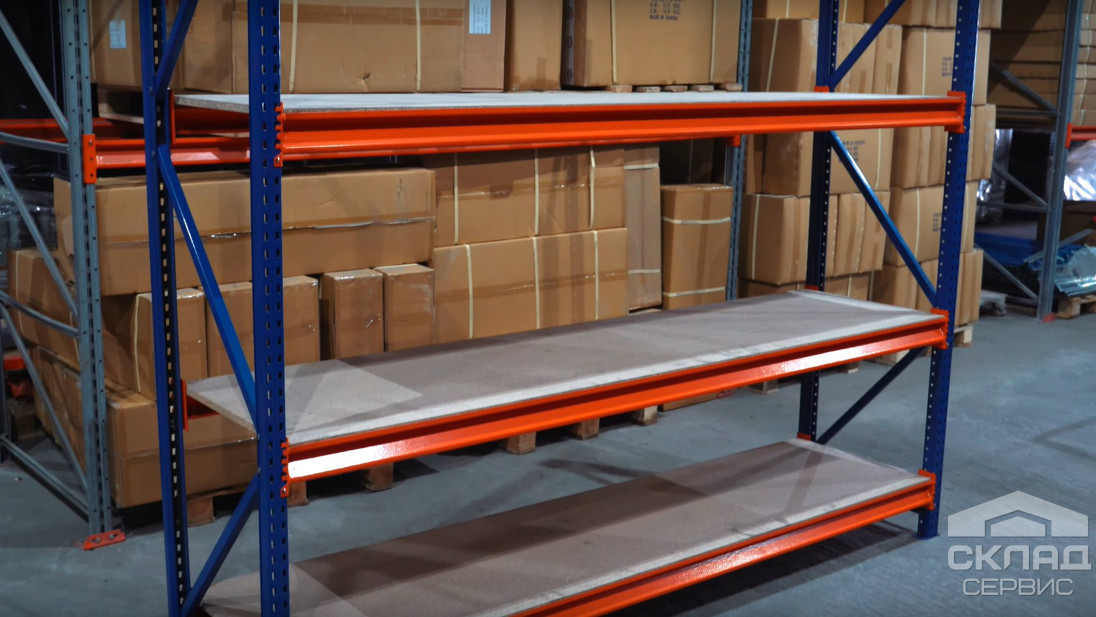

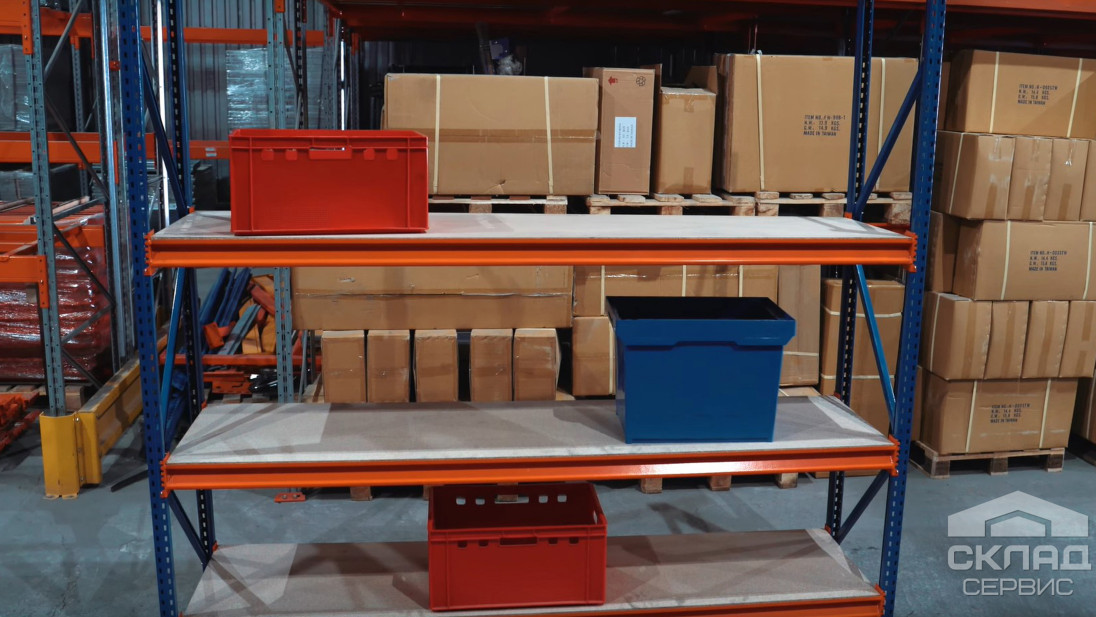

Секция готова. Нагрузка на одну полку данного стеллажа до 350 кг. Конструкция получилась жесткая и надежная. Эксплуатируйте стеллаж правильно и он прослужит вам много лет!
Подробнее смотрите в видео!
Видеообзор проекта
Галерея
В проекте мы использовали
- Нагрузка на полку/стеллаж: до 700/3000 кг
- Длина/глубина полки: 600-1200/400-1000 мм
- Компактная конструкция: эффективное использование полезного объема
Описание конструкции Основные элементы стеллажей «Мега» – рамы и траверсы. Рама состоит из стоек шириной профиля 50 мм, соединенных между собой системой раскосых связей болтовым соединением. Перфорация по всей высоте стойки с шагом 50 мм обеспечивает оптимальную конфигурацию стелл
