Консольні стелажі: для яких вантажів підходять і як організувати зберігання довгомірів

Стандартные паллетные стеллажи решают большинство складских задач — но не все. Трубы, металлический профиль, пиломатериалы, мебельные щиты, рулоны ткани или картона не укладываются на паллет и не лежат на обычных полках без риска деформации или падения. Для таких грузов существует отдельный тип стеллажной системы — консольный стеллаж.

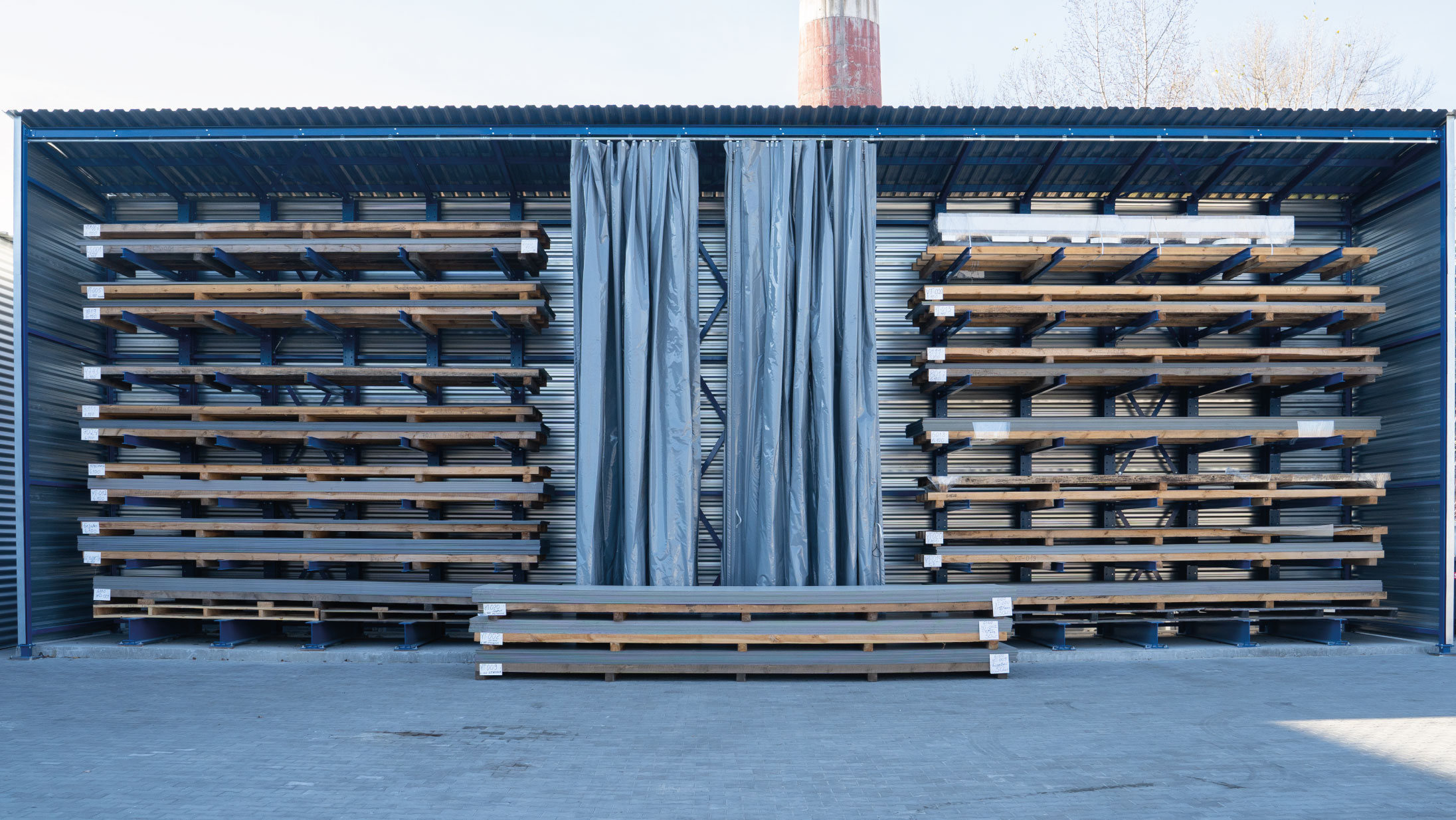

Что такое консольный стеллаж и как он устроен

Консольный стеллаж — это конструкция, в которой горизонтальные несущие элементы (консоли) крепятся к вертикальным колоннам с одной стороны, не имея опоры с другой. Именно эта особенность и делает их незаменимыми для длинномерных грузов: нет передней стойки, которая ограничивала бы длину укладываемого товара.

Основные элементы конструкции:

• Вертикальные колонны — несущая основа стеллажа, устанавливаются в ряд на определённом расстоянии друг от друга
• Консоли — горизонтальные кронштейны, крепящиеся к колоннам на регулируемой высоте
• Основание (база) — нижний элемент, обеспечивающий устойчивость колонны и равномерное распределение нагрузки на пол
• Распорки — соединяют колонны между собой, повышая жёсткость конструкции

Консоли могут быть прямыми или наклонёнными вверх под небольшим углом — наклон предотвращает сползание груза и является стандартным решением для большинства применений.

Какие грузы хранят на консольных стеллажах

Консольный стеллаж подходит для любого груза, который имеет значительную длину относительно своей ширины и высоты. Наиболее распространённые сферы применения:

• Металлопрокат и трубы. Круглые трубы, профильные трубы, уголки, швеллеры, арматура — всё это хранится на консолях отдельными связками или поштучно. Ключевое требование: консоли должны выдерживать вес металла, а расстояние между ними — не допускать чрезмерного прогиба.
• Пиломатериалы. Доски, брусья, вагонка, рейки. Древесина чувствительна к деформации при неправильном хранении, поэтому расстояние между консолями подбирается так, чтобы не допускать провисания.
• Алюминиевый и пластиковый профиль. Легче стали, но также требует поддержки по всей длине и защиты от механических повреждений.
• Мебельные щиты и плиты. ДСП, МДФ, массив в листах и щитах — материалы, легко деформирующиеся при неправильной опоре. Для них часто используют консоли с резиновыми накладками или мягкими вставками.
• Рулонные материалы. Рулоны ткани, линолеума, полиэтилена, бумаги и картона. Для горизонтального хранения рулонов подходят стандартные консоли, для вертикального — специальные штыревые системы.
• Окна, двери, фасадные панели. Строительные материалы большого формата, которые нельзя хранить в горизонтальном положении или штабелировать без специальных разделителей.

Односторонние и двусторонние конструкции

Консольные стеллажи бывают двух базовых конфигураций.

Односторонние — консоли крепятся только с одной стороны колонны. Используются вдоль стен или как крайние секции в ряду. Занимают меньше места в глубину, но имеют более низкую общую ёмкость.

Двусторонние — консоли крепятся с обеих сторон колонны. Оператор может загружать и отгружать товар с двух проходов. Эффективнее по соотношению ёмкость/площадь и используются как основная конструкция в серединных рядах.

Ключевые параметры при выборе

1. Грузоподъёмность консоли. Определяется исходя из максимального веса груза на одной консоли. Важно учитывать не только вес единицы товара, но и то, сколько единиц может лежать на одной консоли одновременно.
2. Длина консоли. Зависит от глубины хранимого груза. Для стандартного металлопроката длиной 6 метров при двустороннем стеллаже консоли с каждой стороны должны быть достаточной длины, чтобы груз не свисал и не деформировался.
3. Высота колонны и количество уровней. Высота определяется имеющейся высотой помещения и типом техники, которая будет использоваться для обслуживания стеллажа. Консольные стеллажи для ручного обслуживания и для работы погрузчика или консольного крана будут иметь разную конфигурацию.
4. Расстояние между колоннами. Выбирается исходя из длины груза. Стандартные шаги — от 1 до 2 метров. Слишком большой шаг приводит к прогибу консолей под нагрузкой.
5. Покрытие консолей. Для грузов, чувствительных к царапинам и механическим повреждениям — мебельных плит, алюминиевого профиля, лакированных изделий — консоли оснащаются защитными накладками.

Как организовать зону хранения длинномеров

Правильное планирование зоны существенно влияет на удобство и безопасность работы.

• Ширина проходов. Для ручного отбора достаточно прохода 1,2–1,5 м. Если в зоне работает погрузчик или кран-балка — проход рассчитывается исходя из габаритов техники плюс минимальные зазоры безопасности с каждой стороны.
• Ориентация рядов. Ряды консольных стеллажей размещаются так, чтобы груз загружался и отгружался с торца — то есть вдоль длины товара, а не поперёк. Это сокращает расстояние перемещения и упрощает операции.
• Распределение по типам и размерам. Тяжёлый и длинный груз размещается на нижних ярусах, более лёгкий и короткий — на верхних. Это снижает нагрузку на конструкцию и повышает удобство отбора.
• Маркировка секций. Каждая секция и уровень должны иметь чёткую маркировку с указанием допустимой нагрузки и наименования товара. Для металлопроката удобно маркировать по артикулу, типу профиля и длине.
• Защита стеллажа от техники. Нижние части колонн в зонах проезда погрузчиков защищаются отбойниками — так же, как и у обычных паллетных стеллажей.

Техника для обслуживания консольных стеллажей

Выбор техники зависит от высоты стеллажа и характеристик груза. Для невысоких стеллажей (до 2,5–3 м) и относительно лёгких грузов достаточно ручного отбора или простых средств малой механизации. Для стеллажей высотой до 6–8 м используют вилочный погрузчик с удлинёнными или специальными вилами. Для более высоких конструкций и тяжёлого груза — кран-балка или консольный кран, смонтированный над зоной стеллажей.

Важный нюанс: стандартные вилы погрузчика не всегда подходят для подъёма длинномерного груза. Для труб и профиля часто используются специальные удлинённые вилочные адаптеры или захваты, удерживающие груз по всей длине и предотвращающие его сползание.

Безопасность при работе с консольными стеллажами

Длинномерный груз несёт специфические риски, которых нет при работе со стандартными паллетами. Труба или профиль длиной 6 метров при падении накрывает значительно большую площадь, чем паллет.

Основные меры безопасности:

• ограничители на концах консолей, предотвращающие сползание груза
• чёткое обозначение максимальной нагрузки на каждом уровне
• запрет нахождения персонала в зоне ниже груза во время его перемещения
• регулярная проверка крепления консолей и состояния соединительных элементов
• ограничение скорости техники в зоне стеллажей

Итог

Консольный стеллаж — специализированное решение для грузов, которые не поддаются стандартному паллетному хранению. Правильно подобранная конструкция с учётом типа груза, грузоподъёмности, высоты и ширины проходов позволяет организовать компактное, безопасное и удобное в обслуживании хранилище для длинномеров любого типа.
